Узел защитных устройств 832
Узел защитных устройств AD832 (c редукционным клапаном 25)
служит для защиты от высокого давления закрытых электричес-
ких нагревателей питьевой воды, соответствующих требованиям
DIN 1988 и DIN 4753, часть 1. Узел отличается компактностью и
простотой монтажа. В состав узла входят все элементы, необхо-
димые для его монтажа на входе нагревателя питьевой воды в
соответствии с требованиями DIN 1988.
Узел защитных устройств устанавливается во входном трубопро-
воде водонагревателя. При монтаже следует учитывать направ-
ление потока воды. Перед началом монтажа тщательно промой-
те трубопровод. Узел может устанавливаться в виде угловой
или проходной арматуры в горизонтальные и вертикальные
трубопроводы (при встраивании в вертикальные трубопроводы
направление потока воды должно быть только снизу вверх!).
Мембранный предохранительный клапан может монтироваться
с помощью различных резьбовых соединительных элементов,
благодаря чему клапан можно встроить в водопроводную систе-
му практически любого типа. Воронка подсоединяется к предох-
ранительному клапану с помощью резьбовых соединительных
элементов с зажимными кольцами. Благодаря телескопической
удлинительной трубке воронка может быть установлена в любом
положении на разных расстояниях от клапана. Для того чтобы
установить сливную воронку на большом расстоянии от клапана
используется медная трубка 22 мм и комплект резьбовых соеди-
нительных элементов с зажимными кольцами.

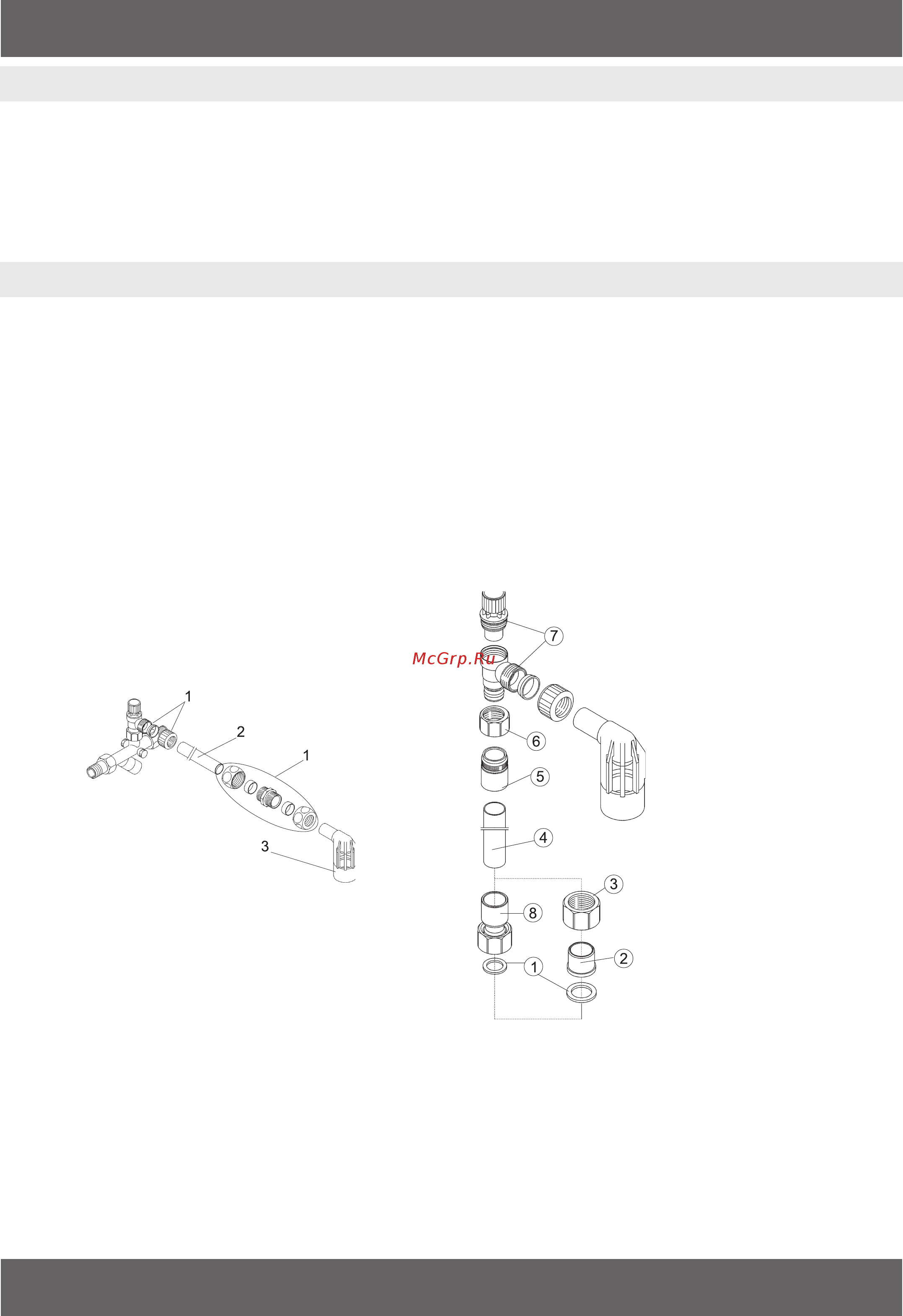

1 - Резьбовые соединительные элементы
с зажимными кольцами
2 - Медная трубка 22 мм
3 - Поворотная сливная воронка
Угловой монтаж узла защитных устройств
Выкрутите накидную гайку предохранительного клапана. Сни-
мите узел предохранительного клапана с резьбовыми соедини-
тельными элементами и поменяйте его местами с заглушкой.
Плотно закрутите предохранительный клапан. Даже полностью
закрученный предохранительный клапан можно поворачивать
вокруг оси.
Вертикальный монтаж предохранительного клапана:
Для удобства технического обслуживания предохранительный
клапан можно установить над водонагревателем. Для монтажа
узла защитных устройств используется комплект элементов для
резьбового соединения и соединения пайкой.
Припаяйте медную трубку 22 мм
(4) к наконечнику (8 или 2).
Установите накидную гайку (3) на
медной трубе. Припаяйте к дру-
гому концу медной трубы двойной
ниппель (5).
Смонтируйте предохранительный
клапан (7) с эксцентриковым резь-
бовым соединительным элементом
(6) на двойном ниппеле (5) и плотно
затяните эксцентриковый элемент.
Даже полностью закрученный пре-
дохранительный клапан можно по-
ворачивать вокруг оси.
Теперь смонтируйте всю конструк-
цию на узле защитных устройств.
При монтаже обратите внимание на
положение уплотнительной шайбы
(1). Плотно закрутите резьбовые
соединения.
ВНИМАНИЕ!
В соответствии с DIN 1988, часть 2, между предохранительным клапаном и нагревателем пи-
тьевой воды не должно быть препятствий, мешающих свободному протоку воды, в том числе
фильтров и сужающихся участков труб.
