Узел защитных устройств 832
Перед началом технического обслуживания водонагревателя или
монтажа предохранительного клапана поток воды следует пере-
крыть запорным клапаном, входящим в состав узла защитных ус-
тройств. При этом необходимость слива воды из водонагревате-
ля зависит от места расположения предохранительного клапана.
Проверку обратного клапана следует проводить ежегодно:
Перекройте клапан с помощью маховика зеленого цвета.
Извлеките заглушку для контроля обратного клапана
Если вода продолжает поступать из клапана, значит, обратный
клапан негерметичен.
С помощью отвертки закройте второй запорный элемент и заме-
ните обратный клапан.
Контроль предохранительного клапана следует проводить
каждые 6 месяцев.
Для удаления воздуха поверните ручку синего цвета в направле-
нии, указанном стрелкой.
При этом из предохранительного клапана должна начать посту-
пать вода. Возле выходного отверстия следует поместить ем-
кость для сбора воды. Седло и уплотнение предохранительного
клапана можно чистить без изменения уставки давления сра-
батывания. Для доступа к этим элементам выкрутите верхнюю
часть клапана. При неисправности заменяется весь предохрани-
тельный клапан или только седло клапана.
Узел защитных устройств AD832 оснащен редукционным кла-
паном. На заводе редукционный клапан настраивается на дав-
ление 4 бар (давление на выходе). При необходимости клапан
можно настроить на другое давление в диапазоне от 1,5 до 6 бар.
Давление настраивается с помощью ручки после освобождения
фиксатора.
Для уменьшения давления поверните настроечную ручку синего
цвета в направлении знака минус (-), для увеличения давления -
в направлении знака плюс (+). В узле защитных устройств AD832
рабочий элемент редукционного клапана можно поворачивать
вокруг оси и, таким образом, располагать индикатор выходного
давления в любом удобном месте.

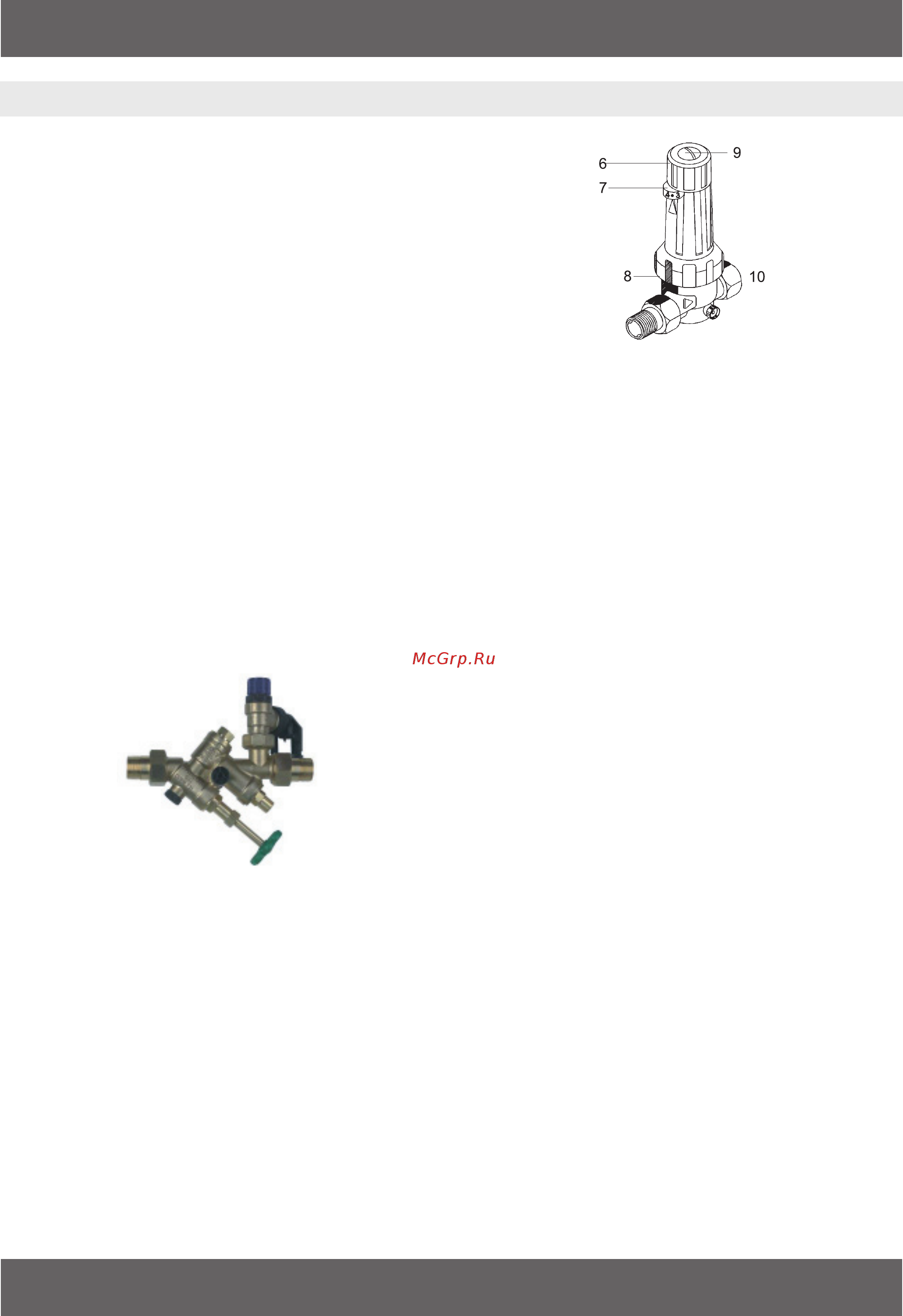

6 - Ручка настройки
7 - Индикатор выходного давления
8 - Накидная гайка
9 - Фиксатор
10 - Исполнение DN 20
Обслуживание редукционного клапана.
Выкрутите накидную гайку подпружиненного колпачка. Потяните
за подпружиненный колпачок и извлеките рабочий элемент ре-
дукционного клапана из корпуса.
Очистите рабочий элемент редукционного клапана с помощью
чистой холодной воды.
Монтаж и техническое обслуживание должны проводить
только специалисты авторизованного сервисного цент-
ра! Соблюдайте требования инструкции по техническо-
му обслуживанию!
Упаковка защищает устройства при транспортировке.
При наличии сильных повреждений упаковки устанавли-
вать арматуру не разрешается.
В случае возникновения неисправности арматуры из-за
загрязнения гарантийные обязательства завода-изгото-
вителя не действительны.
