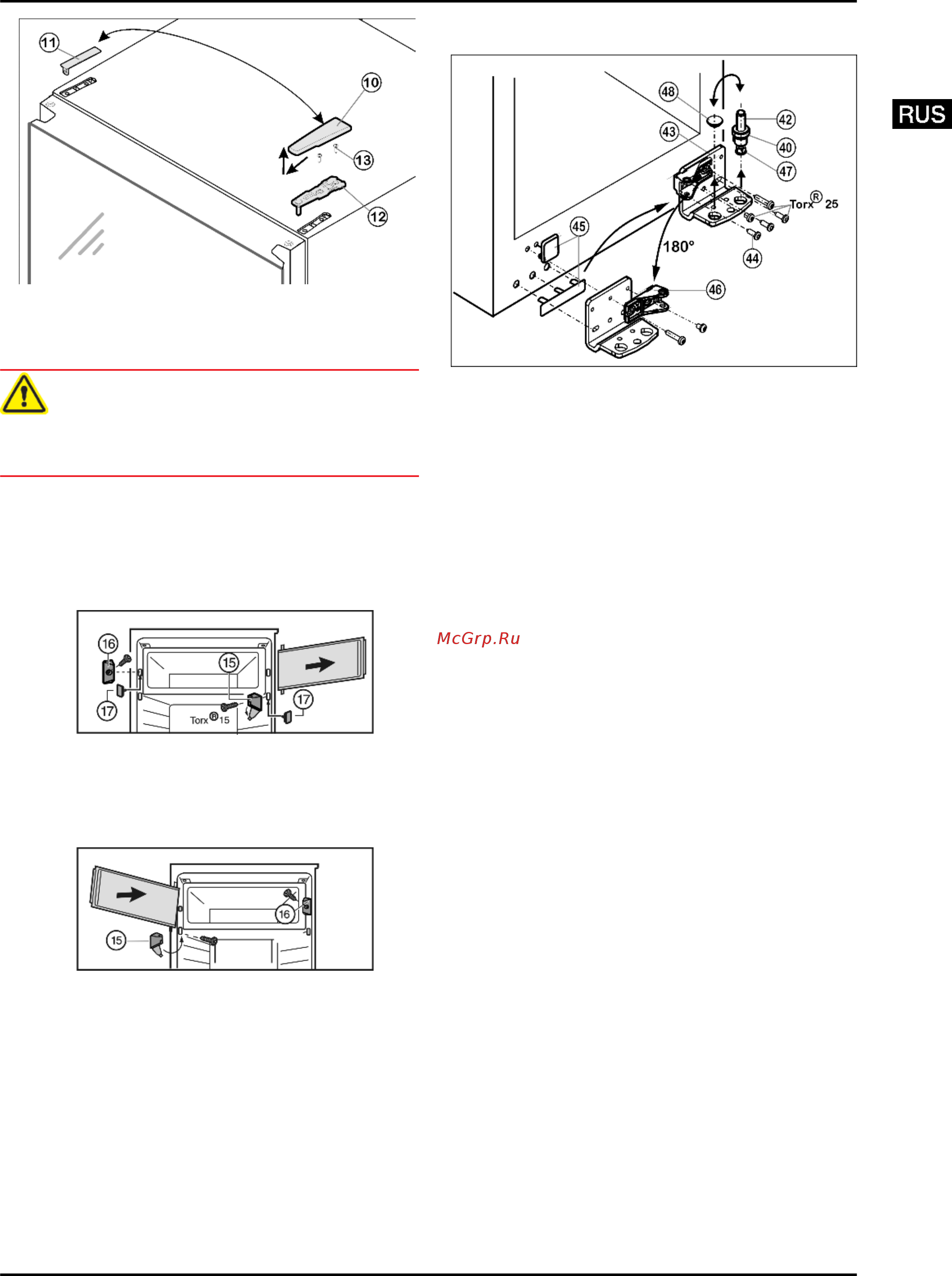

Fig. 6
u
Закройте дверцу.
u
Потяните крышку
Fig. 6 (10)
вперед и вверх.
u
Снимите крышку
Fig. 6 (11)
.
ОСТОРОЖНО
Опасность травмы при опрокидывании двери!
u
Следует хорошо держать дверь.
u
Устанавливайте дверь осторожно.
u
Открутите верхний опорный кронштейн
Fig. 6 (12)
(2 шт.
Torx® 25)
Fig. 6 (13)
и вытяните вверх.
u
Дверь приподнимите и отставьте в сторону.
4.3.3 Замена дверцы морозильного отде-
ления
Fig. 7
u
Откиньте крышку на опорном кронштейне
Fig. 7 (15)
.
u
Открутите опорный кронштейн
Fig. 7 (15)
с дверцей
камеры.
u
Открутите запирающий элемент
Fig. 7 (16)
.
u
Закройте образовавшиеся отверстия прилагающимися
пробками
Fig. 7 (17)
.
Fig. 8
u
Установите запирающий элемент
Fig. 8 (16)
.
u
Установите дверцу камеры сверху.
u
Установите опорный кронштейн
Fig. 8 (15)
и закройте
крышку.
4.3.4 Перестановка опорных деталей
Fig. 9
u
Извлеките опорный винт
Fig. 9 (42)
в комплекте с
шайбой
Fig. 9 (40)
и регулируемой опорой
Fig. 9 (47)
,
вытягивая его вверх.
u
Снимите пробку
Fig. 9 (48)
.
u
Открутите
Fig. 9 (43)
опорный кронштейн
Fig. 9 (44)
.
u
Осторожно снимите и переставьте на противопо-
ложную сторону крышки со стороны ручки
Fig. 9 (45)
.
u
Снова прикрутите нижний опорный кронштейн
Fig. 9 (43)
на новой стороне шарнира (с моментом
4 Нм). При необходимости используйте аккумуля-
торный шуруповерт.
u
Открутите опорную деталь
Fig. 9 (46)
и снова прикру-
тите внутри с поворотом на 180°, завинтив длинные
винты в удлиненные отверстия.
u
Переставьте пробку
Fig. 9 (48)
в свободное отверстие.
u
Вновь установите опорный винт
Fig. 9 (42)
с шайбой и
регулируемой опорой. При этом фиксатор должен быть
направлен назад.
4.3.5 Монтаж двери
u
Установите дверцу сверху на нижний опорный палец
Fig. 9 (42)
.
u
Закройте дверцу.
u
Установите верхний опорный кронштейн
Fig. 6 (12)
на
новой стороне шарнира и защелкните в дверце.
u
Прикрутите верхний опорный кронштейн
Fig. 6 (12)
(с
моментом 4 Нм)(2 шт. Torx® 25)
Fig. 6 (13)
. При необ-
ходимости проделайте отверстия или используйте
аккумуляторную отвертку.
u
Защелкните крышку
Fig. 6 (10)
и крышку
Fig. 6 (11)
на
противоположной стороне.
