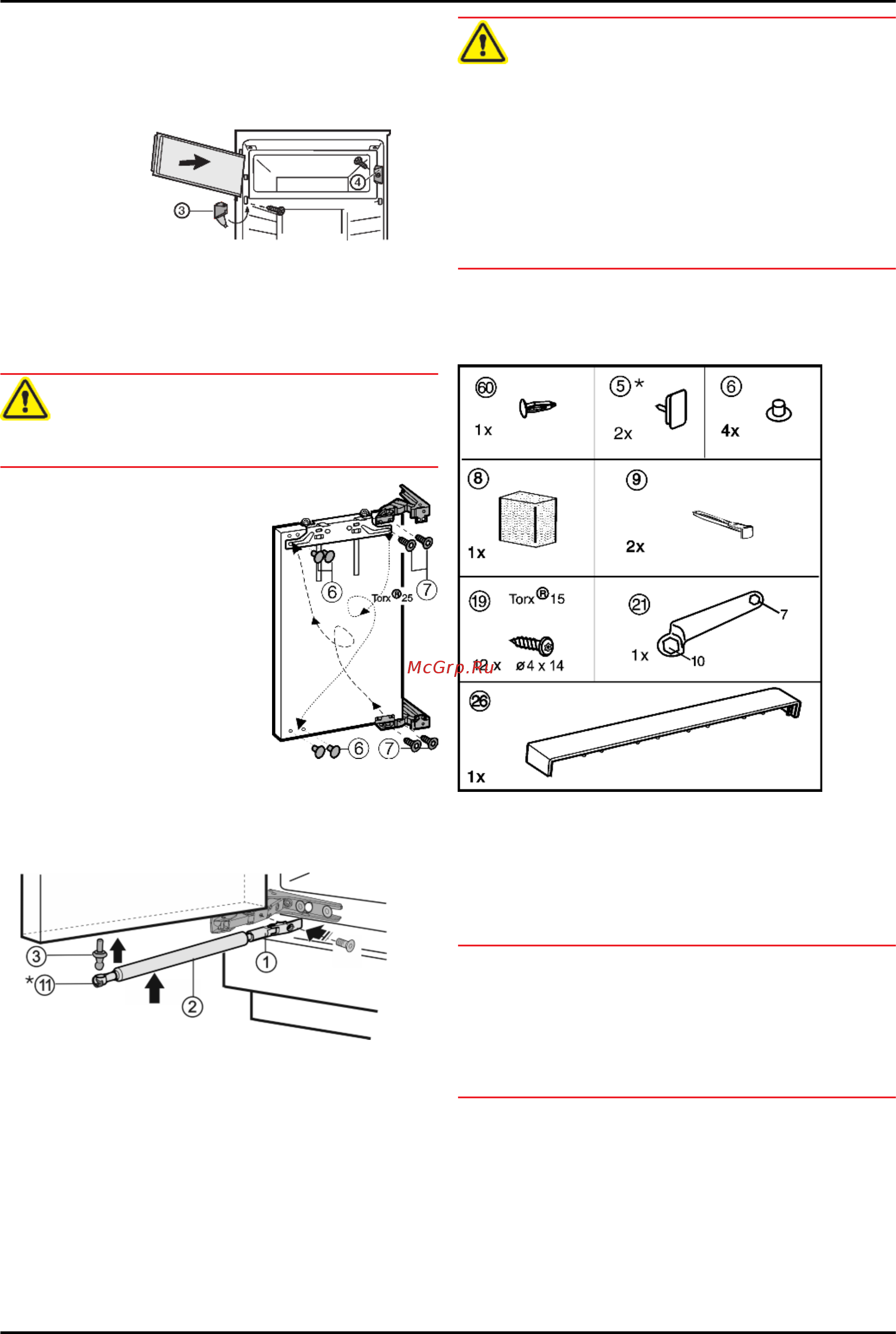

Руководство по монтажу Liebherr UIG 1313 Страница: 4

Liebherr UIG 1323 [4/8] Перестановка опорных деталей

Liebherr UIG 1323 [4/8] Перестановка опорных деталей

u

Откиньте крышку на опорном кронштейне

Fig. 3 (3)

.

u

Открутите опорный кронштейн

Fig. 3 (3)

с дверцей

камеры.

u

Открутите запирающий элемент

Fig. 3 (4)

.

u

Закройте образовавшиеся отверстия прилагающимися

пробками

Fig. 3 (5)

.

Fig. 4

u

Установите запирающий элемент

Fig. 4 (4)

.

u

Установите дверцу камеры сверху.

u

Установите опорный кронштейн

Fig. 4 (3)

и закройте

крышку.

3.4 Перестановка опорных деталей

ОСТОРОЖНО

Опасность травмирования при складывании шарниров!

u

Оставляйте шарниры открытыми.

u

Переставьте нижние и

верхние крепежные винты

Fig. 2 (2)

на противопо-

ложную сторону.

Винты являются самонаре-

зающими. Используйте акку-

муляторный шуруповерт:

u

Отвинтите шарниры от

двери

Fig. 5 (7)

, поменяйте

их местами по диагонали и

прикрутите (с моментом

4 Нм).

u

Закройте образовавшиеся

крепежные отверстия

прилагаемыми пробками

Fig. 5 (6)

.

Fig. 5

3.5 Установка на место амортизатора

закрывания дверей*

Fig. 6

u

Завинтитешаровую головку

Fig. 6 (3)

в новое крепежное

отверстие (с моментом 4 Нм) (Torx® 25).

u

Снова сдвиньте натяжную пружину

Fig. 6 (11)

внутрь.*

u

Закрутите держатель

Fig. 6 (1)

(с усилием 3 Нм).

u

Вставьтеамортизатор закрывания дверей

Fig. 6 (2)

в

шаровую головку.

3.6 Монтаж двери

u

Навесьте дверцу устройства на заранее установленные

крепежные винты

Fig. 2 (2)

.

u

Затяните крепежные винты

Fig. 2 (2)

(с моментом

4 Нм).

u

Снова установите закрывающие элементы

Fig. 2 (1)

.

ПРЕДУПРЕЖДЕНИЕ

Опасность травмы при опрокидывании двери!

Если крепежные детали недостаточно хорошо прикру-

чены, дверь может опрокинуться. Это может привести к

значительным повреждениям. Кроме того, если дверь

плотно не закрывается, устройство охлаждает непра-

вильно.

u

Прикрутите шарниры и шаровую головку амортизатора

закрывания двери 4 Нм.

u

Закрутите кронштейн амортизатора закрывания двери

с усилием 3 Нм.

u

Проверить все болты и при необходимости подтянуть.

4 Установка

Все крепежные детали входят в комплект устройства.

Fig. 7

Убедитесь, что подготовлен следующий инструмент:

q

Аккумуляторный винтовёрт Torx® 15, 20, 25

q

Шестигранный ключ 13

q

Отвертка Torx® 15

q

Вставьте шлицевую отвертку 6

q

Торцевой ключ 8

ВНИМАНИЕ

Опасность повреждения под действием конденсата!

u

При монтаже Side-by-Side, морозильник и холодильник

рядом друг с другом всегда устанавливайте моро-

зильник справа (если смотреть спереди) от холодиль-

ника. Из-за встроенного слева обогрева боковой

стенки в морозильнике в пространстве между устрой-

ствами не образуется конденсат.

При установке морозилки и холодильники рядом по схеме

Side-by-Side их следует разместить в отдельной нише.

Обеспечьте свободный доступ к розетке.

Проверьте установочные размеры:

Установка

4
