Liebherr UIG 1323 [7/8] Установка

Для ячеистых дверей:

Прикрутите крепежную поперечину

Fig. 17 (11)

винтами

Fig. 17 (19)

по краю.

Вытяните вверх монтажные приспособления

Fig. 17 (12)

и, развернув, вставьте их в расположенные рядом

приемные отверстия.

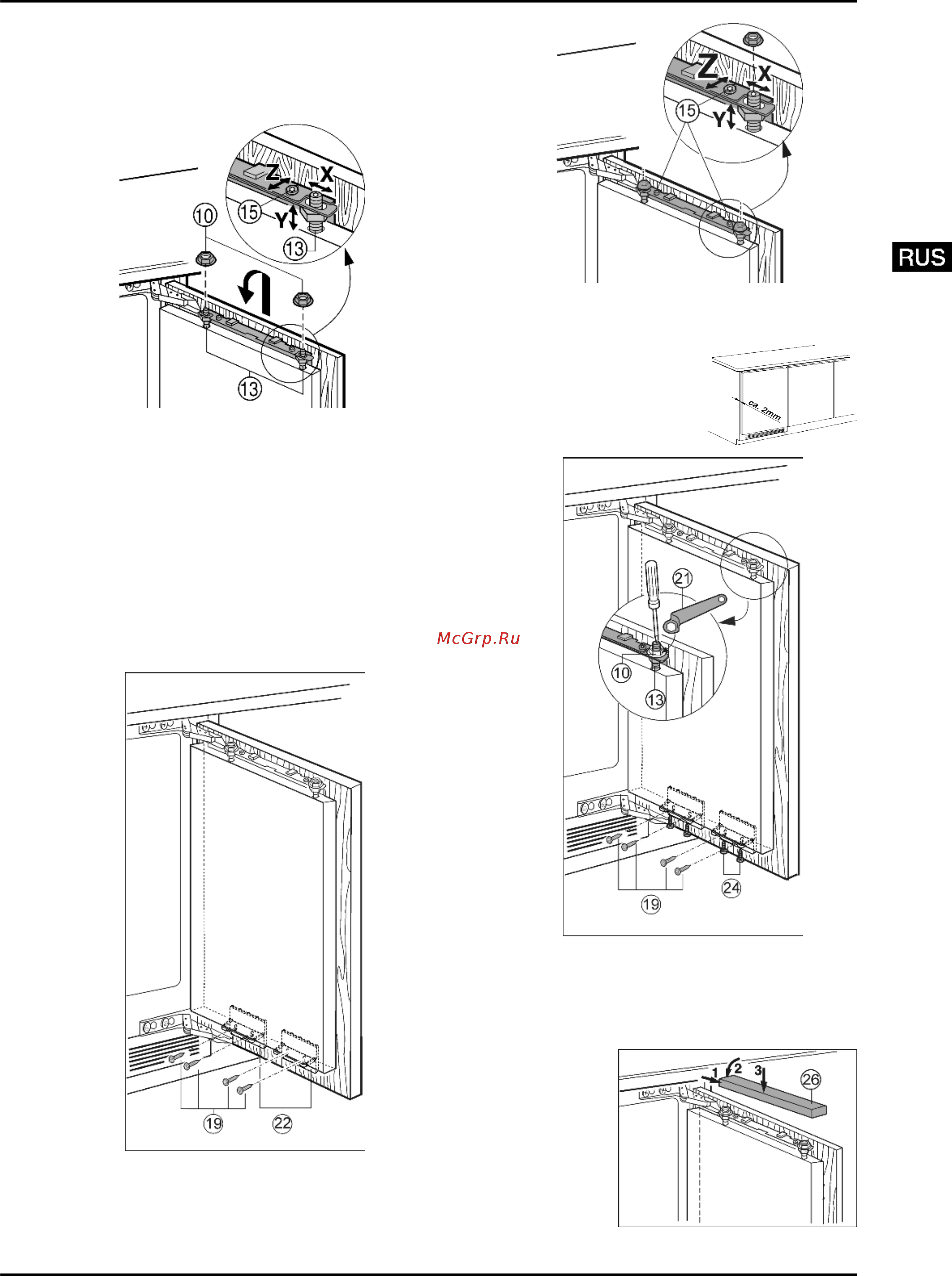

Fig. 18

Навесьте мебельную дверцу на регулировочные болты

Fig. 18 (13)

и контргайки

Fig. 18 (10)

накрутите на регу-

лировочные болты, не затягивая.

Закройте дверцу.

Проверьте расстояние от дверцы устройства до

мебельных дверец, расположенных рядом.

Выравнивание бокового положения мебельной дверцы:

Сдвиньте мебельную дверцу в направлении X.

Выравнивание мебельной двери по высоте Y и боко-

вому наклону: с помощью отвертки установите поло-

жение регулировочными болтами

Fig. 18 (13)

Мебельная дверца установлена заподлицо и в одну

линию с расположенными рядом лицевыми поверхно-

стями мебели.

Затяните контргайки

Fig. 18 (10)

Fig. 19

Просверлите в мебельной дверце крепежные отверстия

(возможно для этого понадобится сначала наметить

отверстие шилом).

Скрепите вместе дверцу устройства и мебельную

дверцу винтами

Fig. 19 (19)

при помощи крепежного

уголка

Fig. 19 (22)

Fig. 20

Выставьте мебельную дверцу по глубине Z: ослабьте

сверху винты

Fig. 20 (15)

, снизу винты

Fig. 21 (24)

, затем

сдвиньте дверь.

Не допускайте упора в утолщения

и уплотнения - это важно для

нормального функционирования!

Установите между мебельной

дверцей и корпусом мебели

зазор около 2 мм.

Fig. 21

Проверьте посадку дверцы и при необходимости отре-

гулируйте.

Затяните все винты.

Затяните контргайки

Fig. 21 (10)

кольцевым гаечным

ключом

Fig. 21 (21)

, при этом регулировочные болты

Fig. 21 (13)

удерживайте от проворачивания отверткой.

Установите и

защелкните

верхнюю

крышку

Fig. 22 (26)

Fig. 22

Установка

Liebherr UIG 1323 [7/8] Установка
