Инструкция по эксплуатации и техническому обслуживанию «Ятаган «Smoke Automat» от 28.03.13г.

1. Включение Дымофильтра:

a. Открыть шибер (воздушную заслонку) (Рис. 3, поз.4)

b. Включить вентилятор вентиляционной системы (Рис. 3, поз.3)

c. В щите управления включить защитные автоматы (Рис. 4, поз.2.);

d. В щите управления включить автомат «Ввод» (Рис. 4, поз.1);

e. В щите управления нажать кнопку «Фильтр» (Рис. 4, поз.3)

2. Выключение Дымофильтра:

a. В щите управления нажать кнопку «Стоп» (Рис. 4, поз.5);

b. В щите управления отключить защитные автоматы (Рис. 4, поз.2.) и автомат «Ввод» (Рис.

4, поз.1);

c. Выключить вентилятор вентиляционной системы (Рис. 3, поз.3);

d. Закрыть шибер (заслонку) (Рис. 3, поз.4).

3. Запуск мойки Дымофильтра:

a. Выключить вентилятор вентиляционной системы (Рис. 3, поз.3);

b. Закрыть шибер (заслонку) (Рис. 3, поз.4);

c. Открыть кран сетевой воды (Рис. 3, поз.10);

d. Проверить подключение насоса-дозатора с канистрой для геля к штуцеру (Рис.3., поз.7);

e. В щите управления включить защитные автоматы (Рис. 4, поз.2.);

f. В щите управления включить автомат «Ввод» (Рис. 4, поз.1);

g. В щите управления нажать кнопку «Мойка» (Рис. 4, поз.4)

4. Сушка Дымофильтра:

Примечание: Сушку Дымофильтра проводить при неработающем мангале.

a. Перекрыть кран сетевой воды (Рис. 3, поз.10);

b. Открыть шибер (заслонку) (Рис. 3, поз.4);

c. Включить автоматы «ввод» и автоматы защиты (Рис. 4., поз. 1 и 2);

d. Включить вентилятор вентиляционной системы на 1,5 часа (Рис. 3, поз.3);

5. Индикация в щите управления.

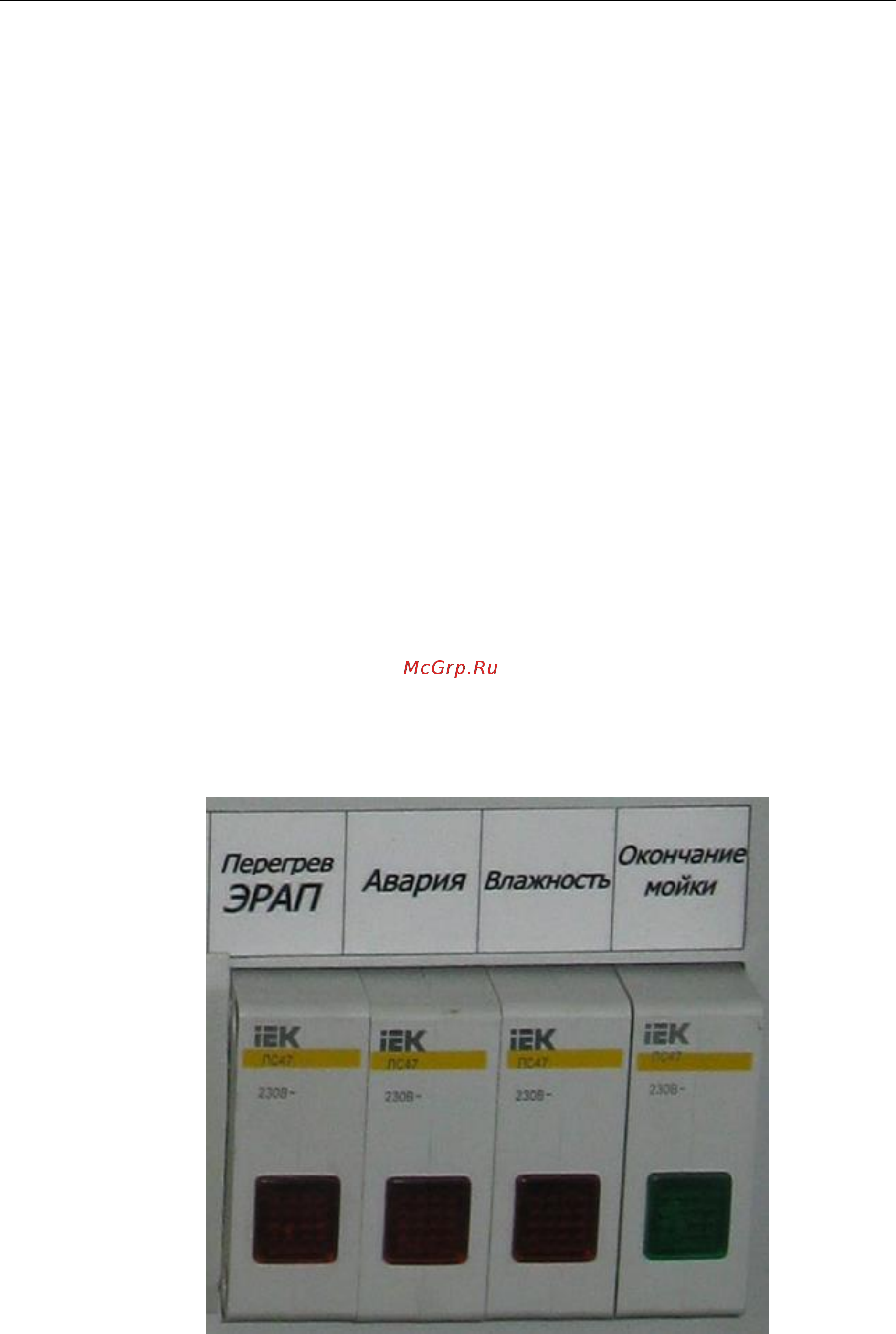

Рис. 5. Сигнальная индикация в щите управления.
