Инструкция по эксплуатации и техническому обслуживанию «Ятаган «Smoke Automat» от 28.03.13г.

1. Дымофильтр «Smoke Automat»;

2. Мангал;

3. Вентилятор;

4. Шибер (воздушная заслонка) устанавливается в вентиляционной системе;

5. Гибкая вставка;

6. Главный болт заземления;

7. Штуцер подключения насоса дозатора геля;

8. Штуцер подключения воды от системы водоснабжения;

9. Штуцер слива воды;

10. Кран подачи воды;

11. Кран слива жира с поддона;

12. Щит управления (ЩУ).

IV. Режимы работы

Дымофильтр «Smoke Automat». Работает в трех режимах:

1. Режим газоочистки. Основной рабочий режим. Происходит очистка потока воздуха от дымов,

аэрозолей при температурах до 100

с.

2. Режим мойки. Режим очистки. Происходит самоочистка элементов, улавливающих

загрязнения. Длительность – 2,5 часа. Требуется периодический контроль оператором.

3. Сушка Дымофильтра. Сушку аппарата проводить после мойки не менее чем 1,5 часа.

Требуется периодический контроль оператором.

V. Порядок включения и управления

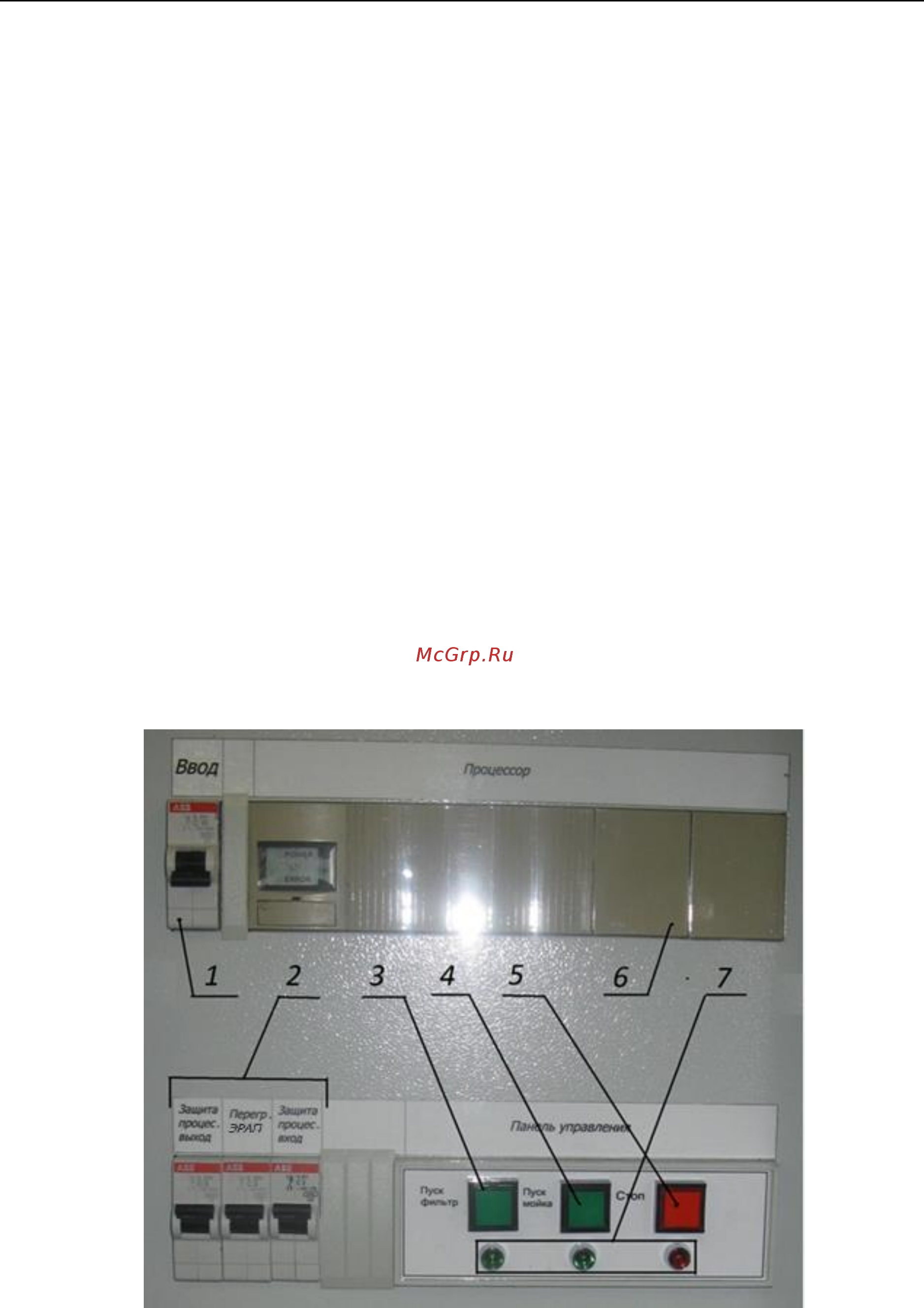

Рис. 4. Фото щита управления (ЩУ) Дымофильтром.

1. Вводной автомат;

2. Защитные автоматы;

3. Кнопка «Пуск Фильтр»;

4. Кнопка «Пуска Мойка»;

5. Кнопка «Стоп»;

6. Процессор;

7. Индикация включения кнопок.
