Корпус состоит из следующих основных элементов (см. рис.2):

1 – основание обшитое панелями с изолятором;

2 – кладка из шамотного кирпича;

3 – облицовочные декоративные накладки (панели);

4 – нижняя платформа;

5 – верхняя съемная платформа;

6 – механизм подъема нижней платформы с контргрузами;

7 – кронштейны для крепления механизма подъема:

8 – решетки нижние;

9 – решетки верхние;

10 – решетка топки;

11 – стойка регулировочная с фиксатором;

12 – верхний съемный жиросборник;

13 – нижний съемный жиросборник с решеткой;

14 – перфорированный вкладыш;

15 – лоток съемный с вентилем для сбора воды;

16 – лоток несъемный с вентилем для сбора жира;

17 – дверки топки с изолятором.

18 – наддверная декоративная вставка.

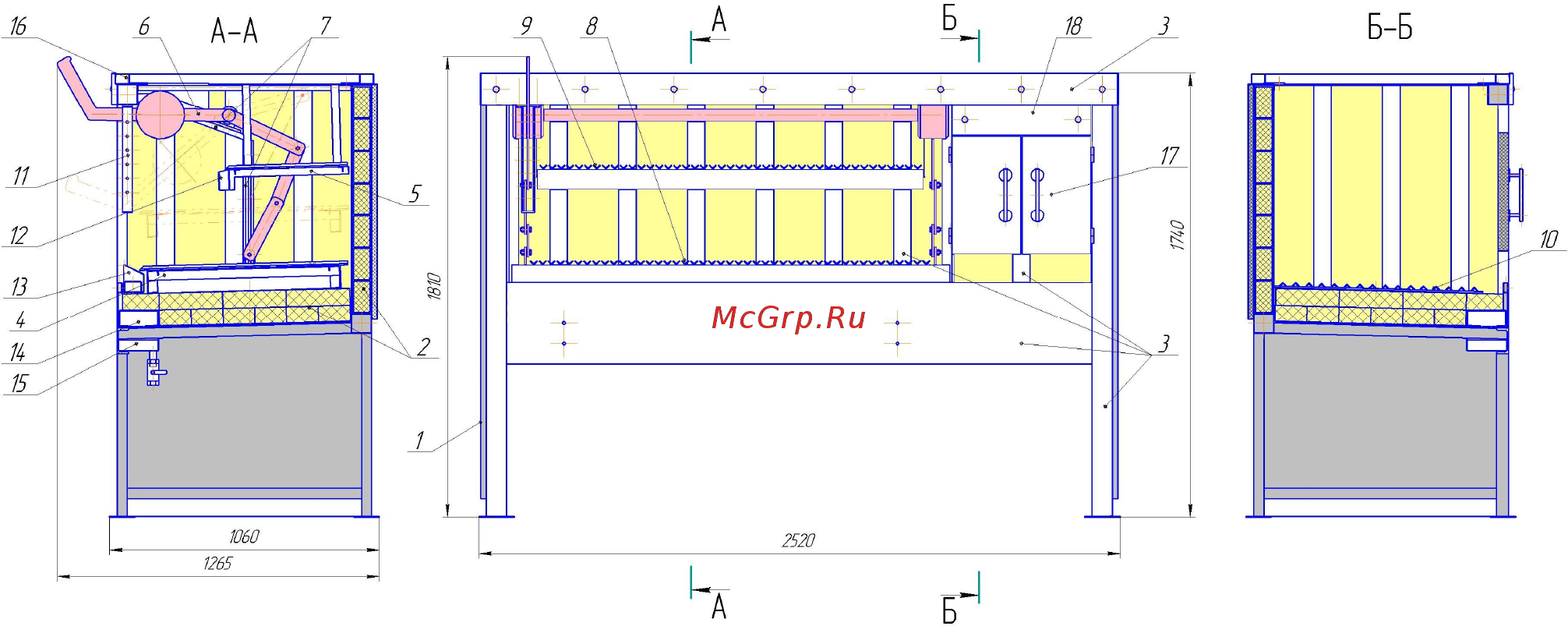

Рис. 2. Устройство корпуса.

Рамка состоит из следующих основных частей (см. рис.3):

1 – рамка;

2 – дверка с запорами;

3 – тележка выкатная;

4 – дверца съемная.
