Smeg KSE912BX3 [3/8] Установка

Рус



650мин.

325

УСТАНОВКА

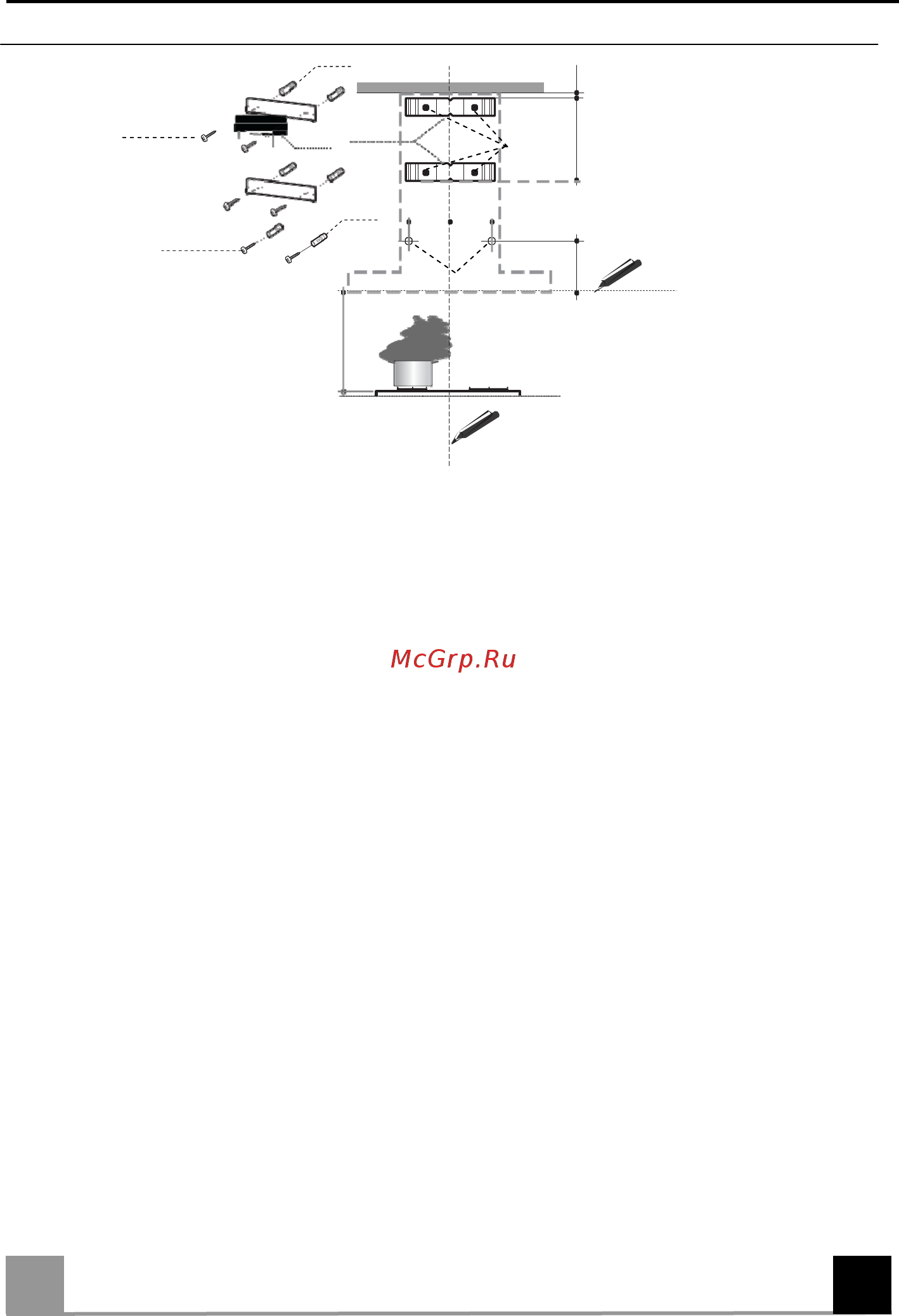

Сверление Стены и фиксация кронштейнов

13( ø 6 мм)



13a



7n3

7n2n1



11( ø 8 мм)



11a



Провести на стене:

• Вертикальную линию до потолка или до верхней границы, по центру зоны установки

Вытяжки;

• Горизонтальную линию над Варочной поверхностью на расстоянии мин. 650 мм от нее.

• Прислонить Кронштейн 7.2.1 к стене как показано на рисунке, на расстоянии 1-2 мм от

потолка или от верхней границы. Центр кронштейна (с насечками)

необходимо

выровнять по Вертикальной линии.

• Пометить центры отверстий кронштейна.

• Прислонить Кронштейн 7.2.1 к стене как показано на рисунке, на расстоянии Х мм под

первым кронштейном (X = высота Верхнего дымохода). Центр кронштейна (с насечками)

необходимо выровнять по Вертикальной линии.

• Пометить центры отверстий кронштейна.

• Нанести контрольную точку как показано на рисунке, на

расстоянии 99 мм от

Вертикальной линии и – 320 мм над Горизонтальной линией.

• Повторить операцию с другой стороны.

• Просверлить дыры ø 6 мм в точках A.

• Просверлить дыры ø 8 мм в точках B.

• Вставить в дыры пробки 11 и 13

• Закрепить нижний кронштейн 7.2.1, с помощью прилагаемых Винтов 13a.

• Закрепить верхний кронштейн 7.2.1 и опорный кронштейн соединения

7.3 с помощью 2-х прилагаемых винтов 13a.

• Вкрутить 2 прилагаемых винта 11a (4,2 x 44,4) в дыры для крепления корпуса

Вытяжки, оставив расстояние в 5-6 мм между стеной и головкой винта.
