Smeg KSE912BX3 [5/8] Монтаж дымохода



ЭЛЕКТРИЧЕСКОЕ

ПОДКЛЮЧЕНИЕ

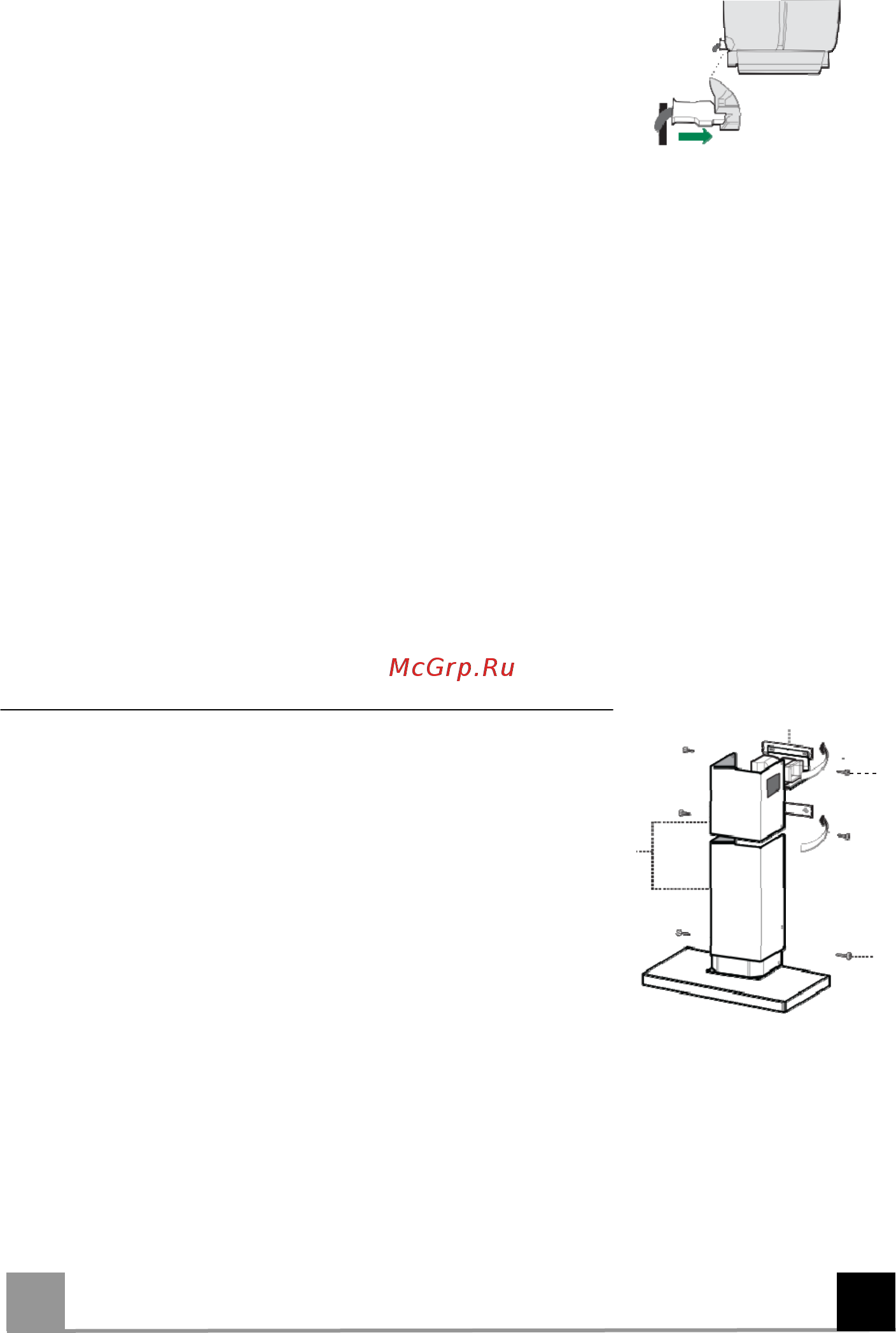

• Подключить Вытяжку к сетевому питанию, установив

двухполюсный выключатель с зазором между контактами

не менее 3 мм.

• Снять Жироулавливающие фильтры (см. пар.

“Техобслуживание”) и проверить, что разъем Питающего

кабеля правильно вставлен в разъем Вытяжного

вентилятора.



Верхний дымоход

МонтажДымохода



7.2.1

• Слегка раздвинуть боковые створки дымохода, закрепить

их за кронштейнами 7.2.1 и закрыть их до удара.

• Закрепить створки по бокам кронштейнов с помощью 4

прилагаемых Винтов (2,9 x 9,5).

• Проверить, что выход Надставок на соединение совпадает с

отверстиями Дымохода.

Нижний дымоход

• Слегка раздвинуть боковые створки дымохода,состыковать

их между Верхним дымоходом и стеной

и закрыть их до

удара.

• С помощью 2 прилагаемых Винтов (2,9 x 9,5) прикрепить

нижнюю часть к Корпусу вытяжки сбоку.



2.1



2.2

12c



12c
