6
1. Установка
1.3
Проверка давления газа (только для газовых печей)
Убедиться, что установленные форсунки являются предусмотренными для вида и давления газового питания.
В случае необходимости замены форсунок обращаться к следующему параграфу.
1.4
Замена форсунок (смена вида газа)
Категория прибора: II2H3+ страны: IT- ES -PT- CH-GB -GR - IE
Печь
Мощность
номинальная
Газовая
форсунка
G30 [30 мбар]
Газовая
форсунка
G31 [37 мбар]
Газовая
форсунка
G20 [20 мбар]
5 GN 1/1 9,5 кВт 115 110 161R
7 GN 1/1 16 кВт 145 135 195R
10 GN 1/1 19 кВт 155 145 225R
Использовать исключительно оригинальные
форсунки и избегать любых вмешательств!
Для выполнения подключения к типу газа, отличающегося
от указанного на табличке, необходимо выполнить замену
форсунок горелки (горелок) следующим образом:
• Раскрутить форсунку и заменить ее соответствующей
для имеющегося у пользователя типа газа.
• Установить на место уплотнительную шайбу.
• Форсунки обозначены сотыми долями миллиметра.
• После выполнения замены форсунок необходимо
проконтролировать давление газа.
Когда печь подключена, на включенном приборе
проверить давление газа.

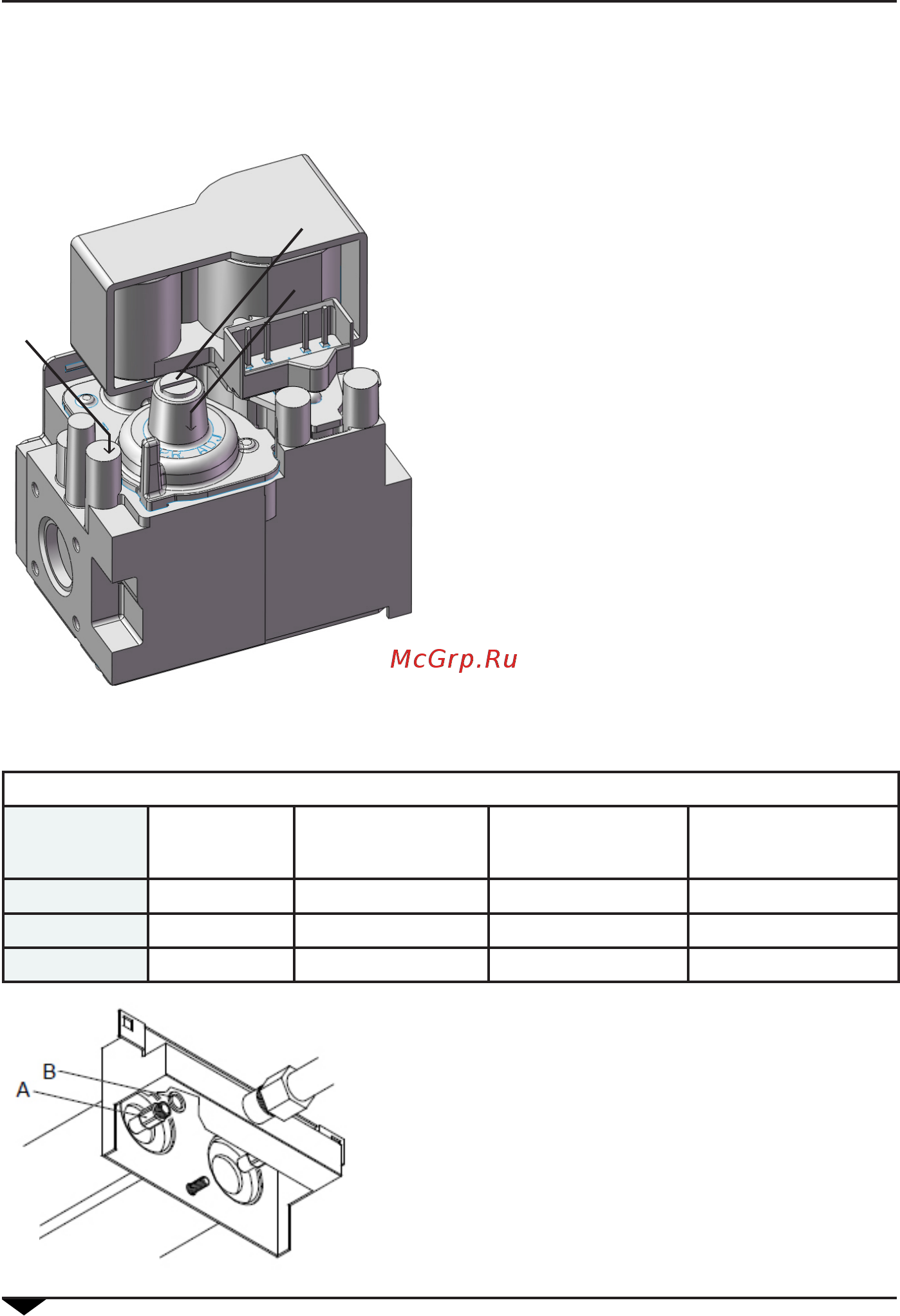

Давление газа проверяется непосредственно на
контрольном клапане следующим образом:
• раскрутить винт “P” на отверстии отбора давления
в клапане;
• установить манометр на отверстие отбора давления;
• с помощью внешнего регулятора давления
отрегулировать давление газа таким образом,
чтобы оно соответствовало значениям, указанным
в таблице 2;
• когда значение давления правильное, выключить
печь, снять манометр и закрутить винт “P” до упора.
Если регулировки давления недостаточно, при
необходимости выполнить следующее:
• снять защитный колпачок A;
• для увеличения давления газа на выходе
закручивать винт B и для уменьшения давления
откручивать его;
• после завершения наладки установить на место
защитный колпачок A.
A
P
B
