НМ.01.000.000РЭ изм.01
22

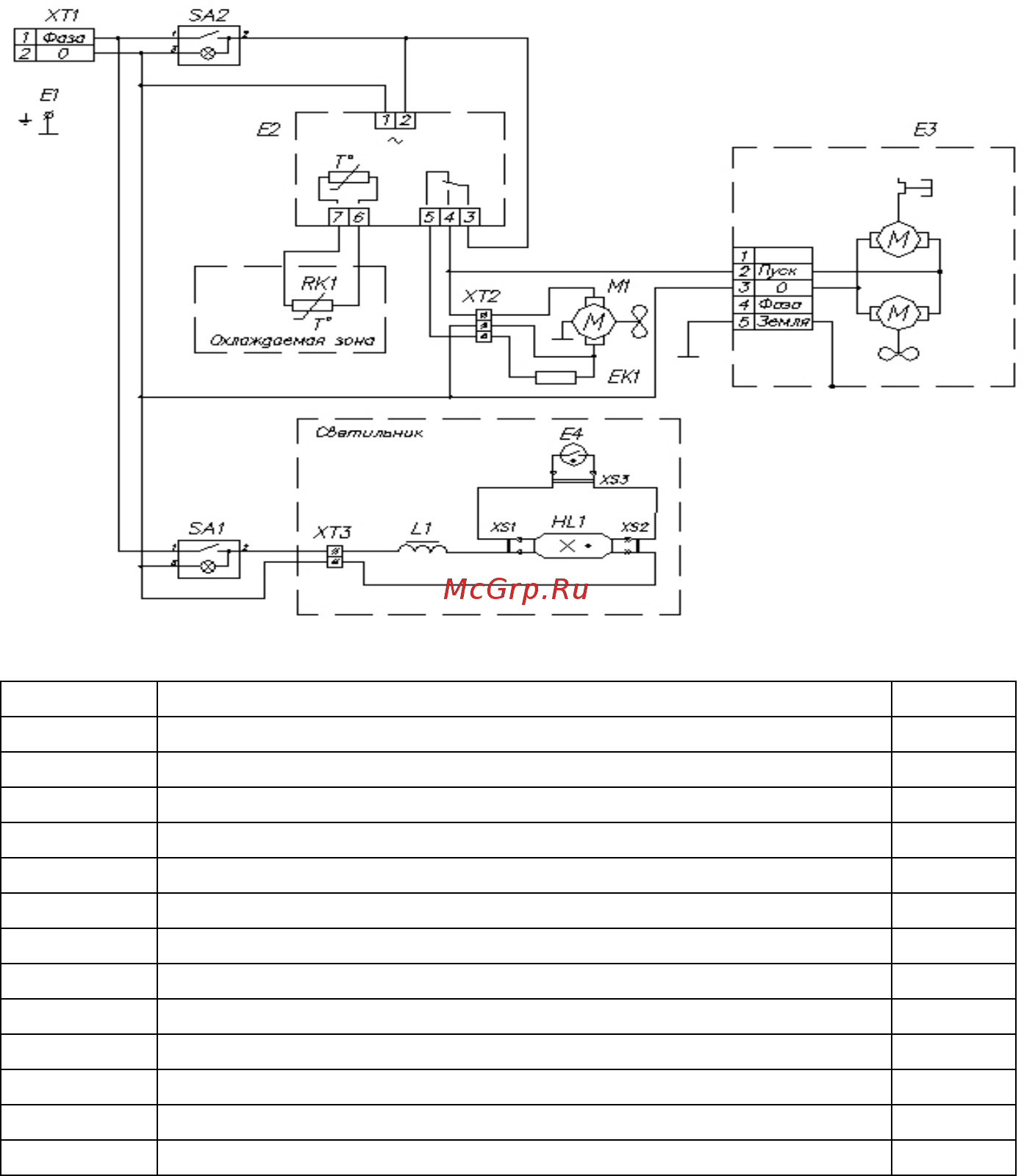

Приложение 3
Модуль «Холодильная витрина» линии раздачи питания
Схема принципиальная электрическая
Белла-Нева
Е1 Болт заземления 1
Е2-Е4 Стартер 80С – 220 В 3
Е5 Контроллер «DANFOSS» ЕКС 102 1
Е6 Холодильный агрегат «DANFOSS» SС15CMXN0 1
ЕК1 ТЭН 230В/160Вт 1
HL1-HL3 Лампа ЛДЦ – 30/220В 3
L1-L3 Аппарат пускорегулирующий 1И30А72 – 001.УХЛ4 3
М1 Вентилятор «FRICO» VN10-20 1
RK1 Терморезистор РТС 1000 1
SА1 Выключатель МD 036/L/G/A29/T6 1
SA2 Выключатель МD 036/1/L/G/B01/T6 1
XS1-XS6 Патрон G13T 6
XS7-XS9 Стартодержатель Л - 04 3
XT1-XT5 Колодка клеммная «PLASTIC TERMINALS» W10 5
