Convito RTW-160L [8/8] Гидрпавлическая схема

Приложение

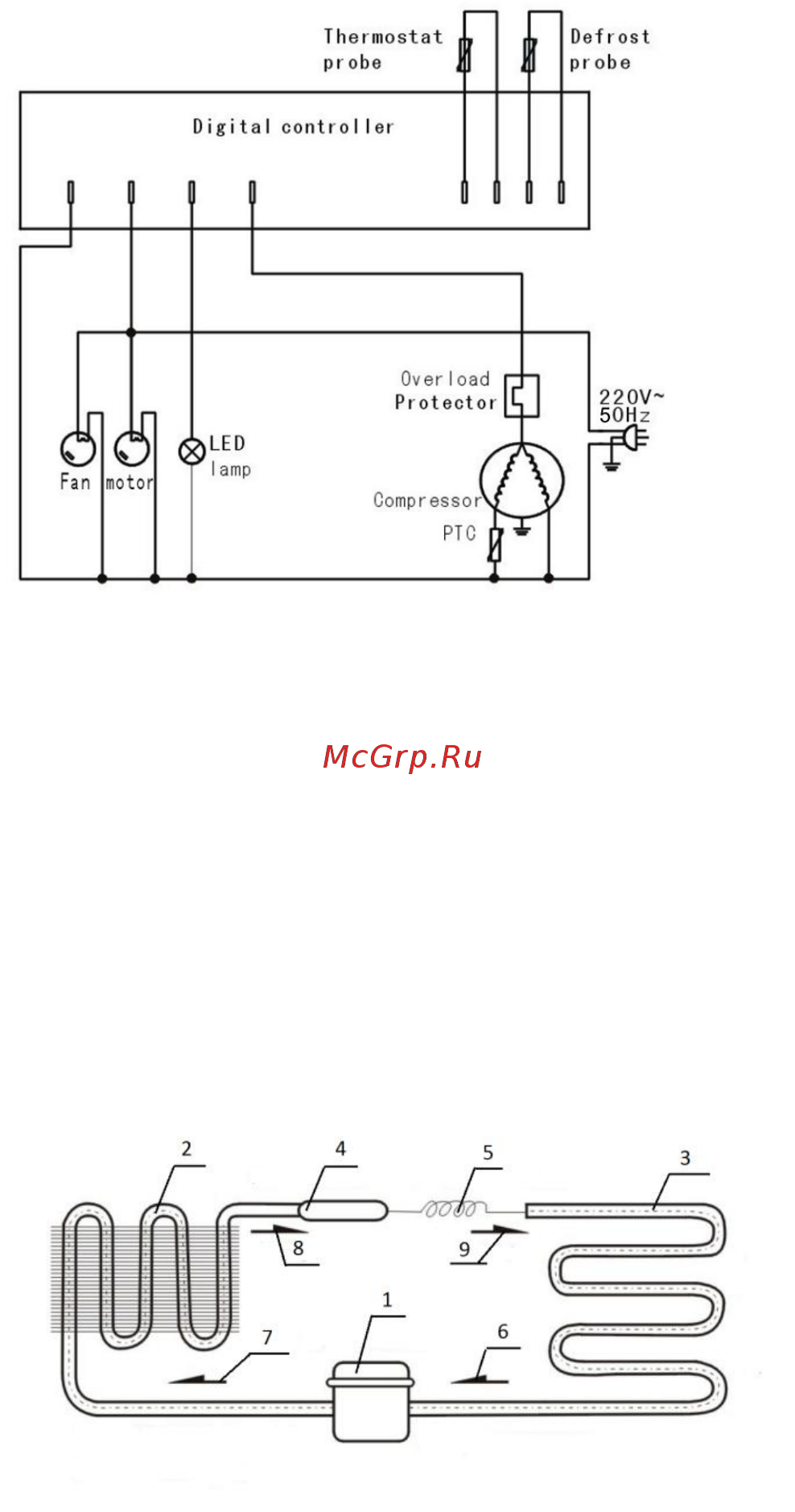

ЭЛЕКТРИЧЕСКАЯ СХЕМА

Compressor – компрессор.

PTC – датчик температуры.

Lamp – лампа освещения.

Fan Motor – электродвигатель

вентилятора.

Defrost Timer – таймер оттайки.

Digital controller – контроллер.

Overload Load Protector – защита от

перегрузок.

Thermosrar probe – датчик

температуры

Defrost probe – датчик оттайки.

ГИДРПАВЛИЧЕСКАЯ СХЕМА

1.Компрессор

2.Конденсатор

3.Испаритель

4.Фильтр жидкостной

5.Дроссельное устройство

6.Всасывающий трубопровод

7. Нагнетальный трубопровод

8.Жидкостной трубопровод высокого

давления

9.Жидкостной трубопровод

низкого давления.
