русский | 5
РАССТОЕЧНЫЕ ШКАФЫ БЕЗ КАБЕЛЯ, ОСНАЩЕННЫЕ КОНТАКТНЫМИ ВЫВОДАМИ

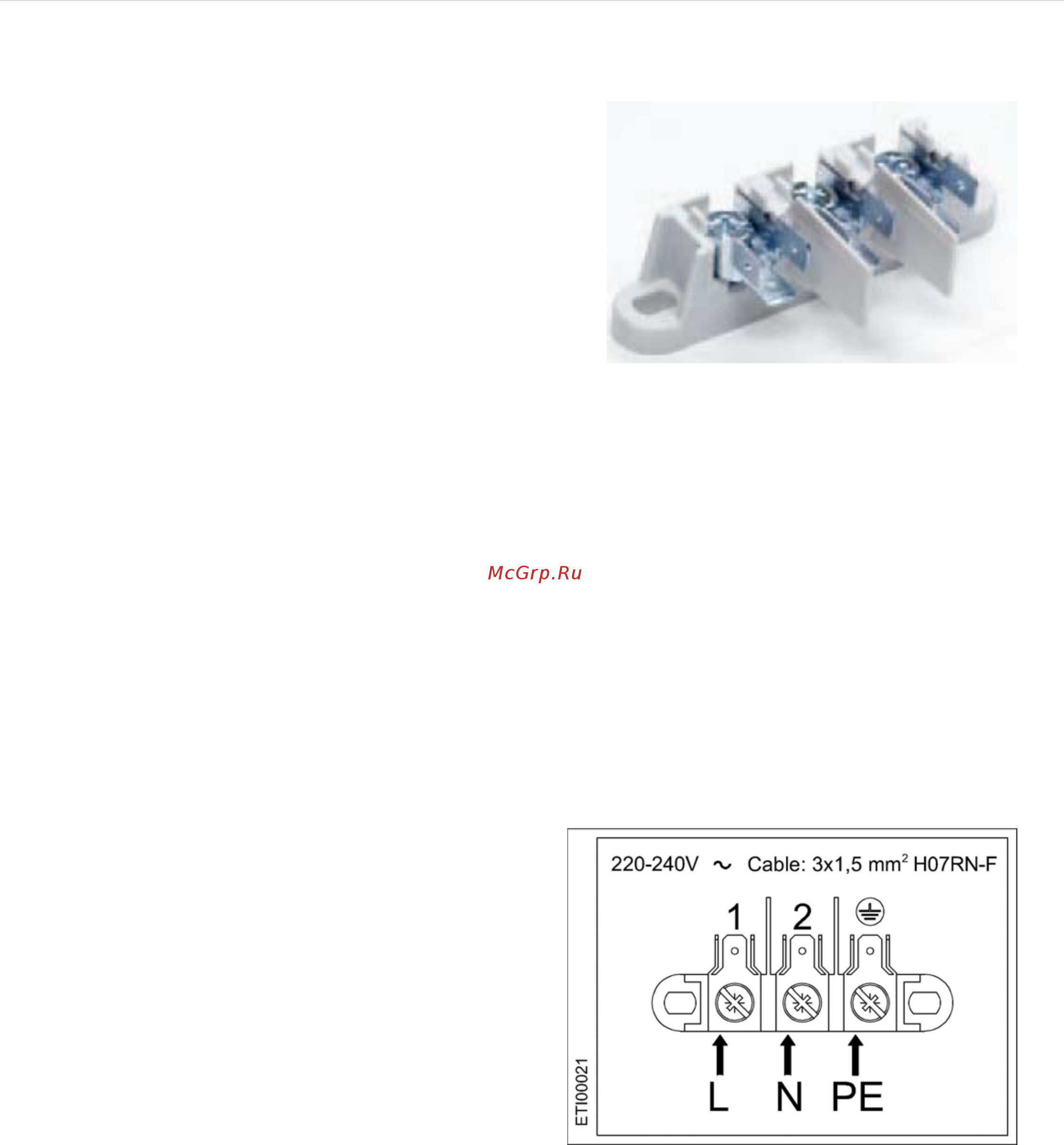

Расстоечные шкафы оснащены контактными
выводами (клеммником) как указано на рисунке.
Для выполнения электрического подключения
необходимо ознакомиться с данными этикетки,
приведенной в инструкции, а также закрепленной
в нижней части задней стенки шкафа рядом с
табличкой технических данных.
Для подключения шкафа к электросети
используется кабель в резиновой оболочке типа
H07RN-F.
ВНИМАНИЕ: В соединительном
электрическом
кабеле желто-зеленый провод
заземления должен быть длиннее остальных
проводников как минимум на 3 мм.
Расстоечный шкаф должен быть подключен к электросети прямым соединением и перед ним
необходимо установить выключатель, к которому должен быть свободный доступ, в соответствии с
действующими международными, национальными и местными нормами и правилами. Контакты всех
полюсов этого
выключателя должны быть разделены таким образом, чтобы гарантировать полное
отключение при перенапряжении категории III.
Правильное выполнение заземления является обязательным условием, при этом кабель
заземления ни в коем случае не должен отключаться защитным выключателем.
ПОДСОЕДИНЕНИЕ ПИТАЮЩЕГО КАБЕЛЯ
Подсоединение питающего кабеля в клеммной коробке выполняется следующим образом:
• ( A1 ) Ослабить пробку кабельной муфты
и, выкрутив винты, открыть нижнюю
часть задней стенки расстоечного шкафа.
• ( A2 )Протянуть новый питающий кабель
через кабельную муфту. Подсоединить
проводники нового питающего кабеля в
соответствии со схемой кабельной
разводки, указанной на этикетке,
расположенной на задней стенке шкафа.
Выполнить
только указанные
подсоединения, пропустив кабели под
винтом в направлении вращения таким
образом, чтобы при закручивании винта
проводники кабеля были прочно
зафиксированы. На этикетке указан тип
используемого кабеля и сечение
проводников в квадратных миллиметрах.
• ( A4 )Закрутив винты закрыть нижнюю
часть задней стенки шкафа и
заблокировать кабель, закрепив пробку
кабельной муфты.
