Если в клеммной коробке уже имеется ранее установленный кабель, то для его замены необходимо

выполнить следующее:

• ( A1 ) Ослабить пробку кабельной муфты и, выкрутив винты, открыть нижнюю часть задней

стенки шкафа.

• ( A3 ) В клеммной коробке ослабить блокирующие винты и освободить проводники питающего

кабеля. Затем вытянуть старый питающий кабель из кабельной муфты.

• ( A2 ) Протянуть новый пита

ющий электрический кабель через кабельную муфту.

Подсоединить проводники питающего кабеля к контактным выводам клеммника в

соответствии со схемой кабельной разводки, указанной на этикетке, находящейся на задней

стенке шкафа. Выполнить только указанные подсоединения, протянув электрические кабели

под винтом, в направлении вращения, таким образом, чтобы после закручивании винта

проводники кабеля были прочно зафиксиро

ваны. На этикетке указан тип кабеля, который

рекомендуется использовать, и сечение проводников в квадратных миллиметрах.

• ( A4 ) Закрыть нижнюю часть задней стенки шкафа, закрутив винты, и заблокировать кабель

пробкой кабельной муфты.

Проверить надежное закрепление всех электрических соединений перед подключением

расстоечного шкафа к электросети.

ВНИМАНИЕ: Неправильно выполненные соединения могут привести к перегреву и оплавлению

контактных выводов клеммной коробки и поражению электрическим током.

Проверить отсутствие рассеяния электрической энергии между фазами и заземлением. Проверить

электрическую не

прерывность между наружным корпусом шкафа и заземляющим проводом

электросети. Рекомендуется использовать многофункциональный измерительный прибор для

выполнения этих операций.

Подсоединение шкафа к электросети должно быть выполнено кабелем типа H07RN-F.

ЭКВИПОТЕНЦИАЛЬНОЕ СОЕДИНЕНИЕ

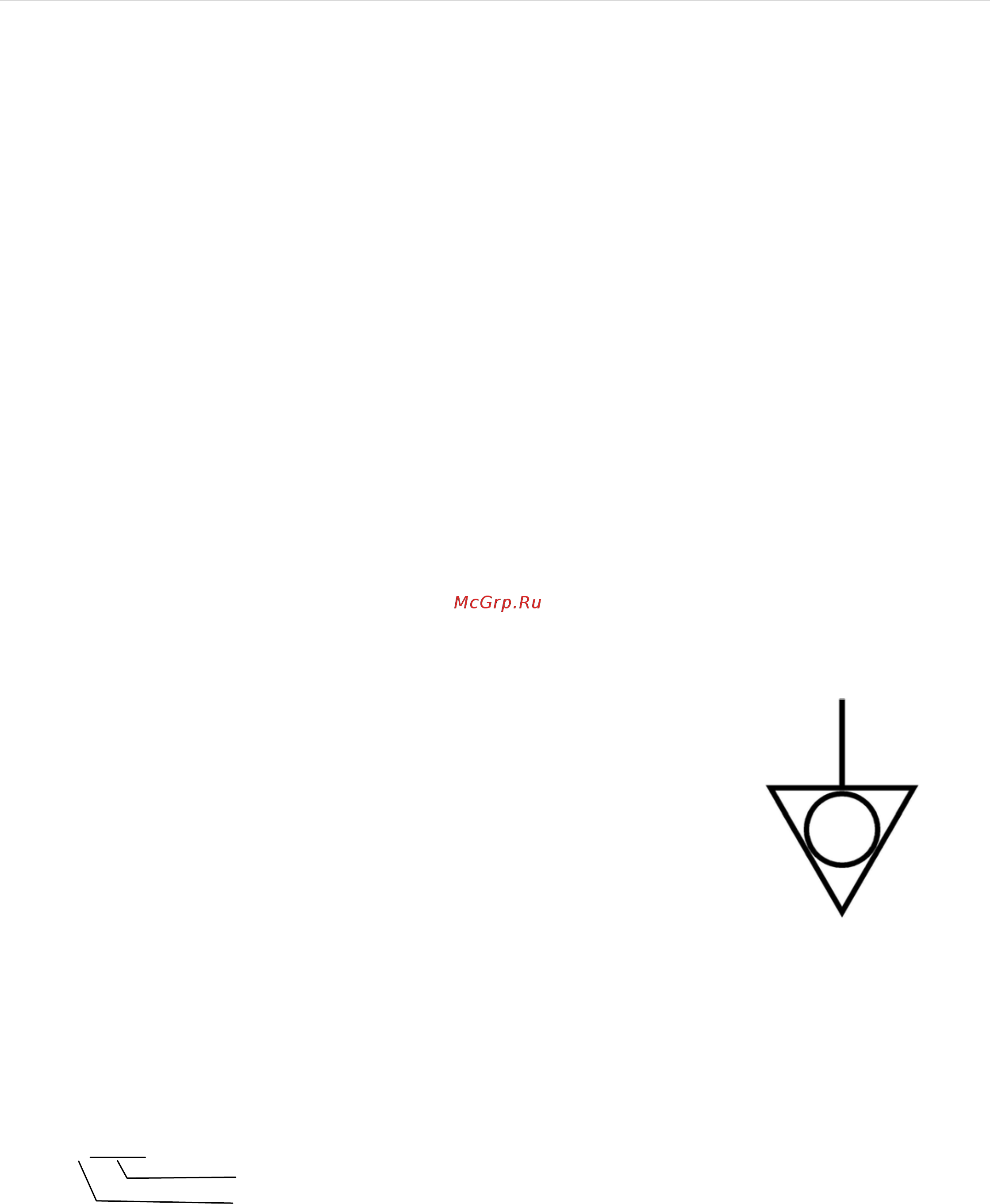

Это подсоединение должно выполняться между различными

видами оборудования, имеющими клемму, обозначенную

указанным на рисунке символом ( см. рисунок).

Такая клемма дает возможность использовать соединительный

кабель желто-зеленого цвета с сечением от 2,5 до 10 мм

² .

Расстоечный шкаф должен быть включен в эквипотенциальную

систему, эффективность которой необходимо своевременно

проконтролировать в соответствии с требованиями действующих

нормативных документов.

VI. ТЕХНИЧЕСКИЕ ДАННЫЕ И ХАРАКТЕРИСТИКИ

Изготовитель:

Адрес:

Изделие: Расстоечный шкаф для расстаивания пищевых продуктов.
