Автоматизированный водяной фильтр для

очистки воздуха

ППФ-02

Описание работы изделия

Фильтр предназначен для очистки и охлаждения дымовых газов, отводимых от печей, в которых

сжигается твердое топливо (дрова/уголь) с температурой внутри дымохода не превышающей 200⁰ С.

Охлаждение и очистка дыма, обеспечиваемые фильтром , минимизируют риск возникновение пожара в

дымовых трубах и снижают объем необходимого обслуживания труб.

Корпус и детали фильтра изготовлены из нержавеющей стали марки AISI 304 (08Х 18Н 10).

Корпус, представляет из себя, замкнутый резервуар объёмом 245 литров со съемными крышками. На

крышке имеются два фланца Ø 250 мм на одном из которых, имеется вентилятор производительностью

1000 м

/ч (рис 1). Внутренний объём разделен перегородками, которые образуют каналы для прохождения

дымовых газов. Нижняя часть резервуара наполнена водой (объём 70 литров).

На крышке фильтра находится горловина для заливки моющего средства.(см . таблицу по

обслуживанию)

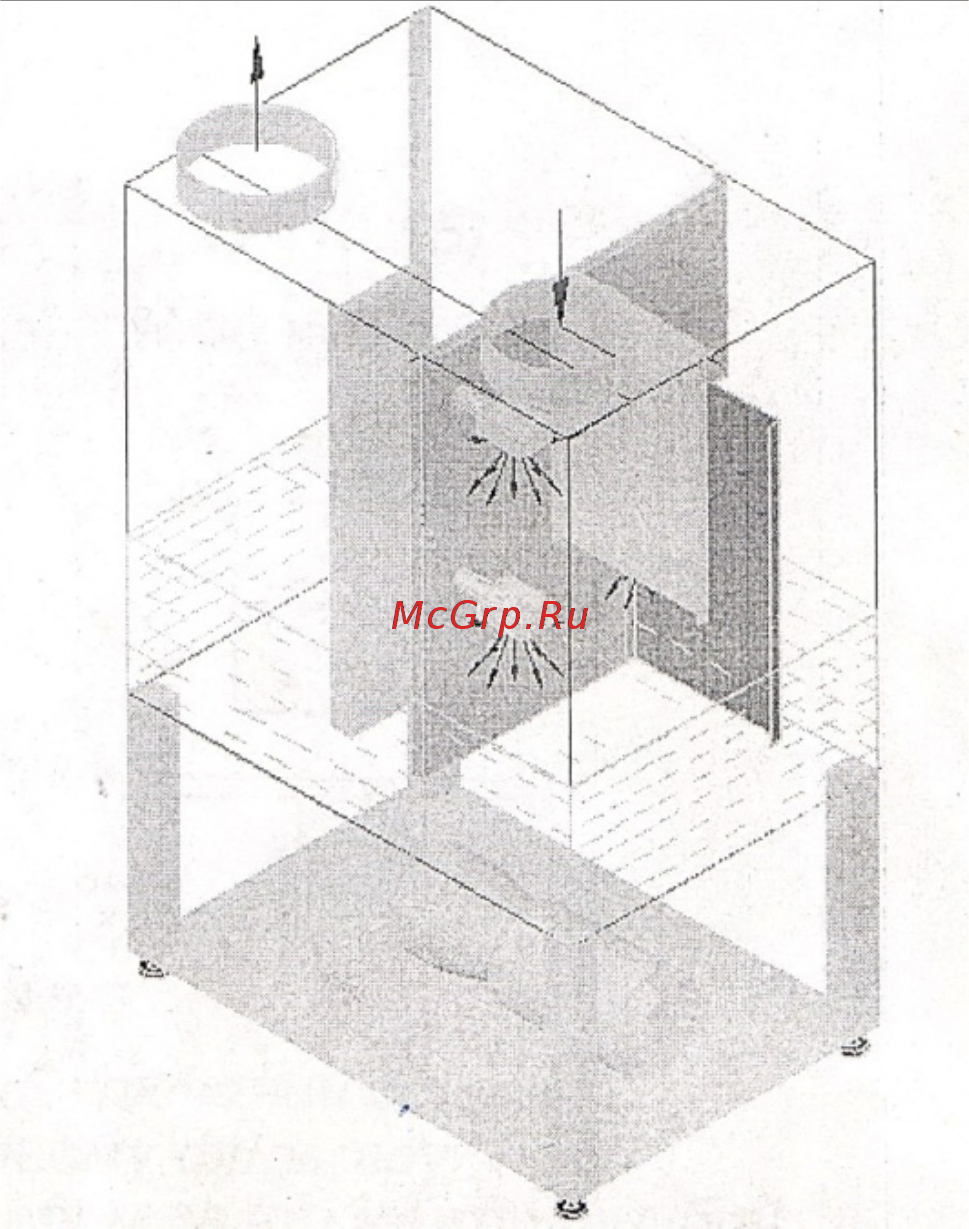

Рис 1
