!!! РОЗЖИГ ПЕЧИ ПРОИЗВОДИТСЯ ТОЛЬКО ПОСЛЕ ВЫХОДА

ФИЛЬТРА В РАБОЧИЙ РЕЖИМ.

Описание комплекта автоматики

Фильтр оснащен комплектом автоматики (далее КА), обеспечивающим его работу в

заданном режиме.

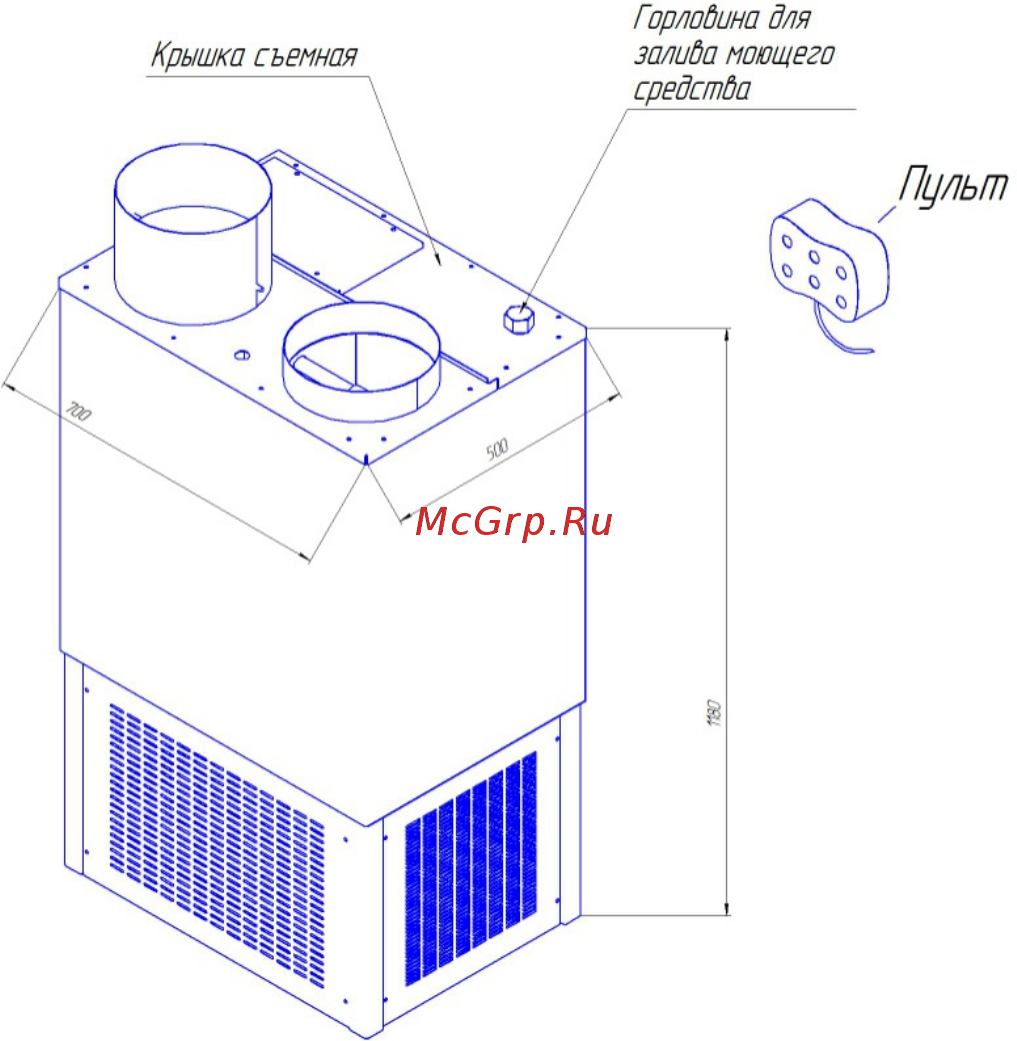

В верхней части фильтра на выходном воздушном патрубке расположены:

⎯ вытяжной вентилятор (далее В), предназначенный для создания разрежения в резервуаре

фильтра.Производительность вентилятора 1000куб.м/ч;

⎯ воздушная заслонка (далее ВЗ), предназначенная для перекрытия выходного воздушного

патрубка (отключения от сети вентиляции) в нерабочем состоянии фильтра;

В агрегатном отсеке (расположен под резервуаром фильтра) установлены следующие

компоненты:

⎯ циркуляционный насос (далее ЦН), обеспечивающий циркуляцию воды в фильтре.С его

помощью вода под высоким давлением подается в форсунки,выходя из которых,образует

завес из капель.;

⎯ дренажный насос (далее ДрН), обеспечивающий слив воды из резервуара в канализацию;

⎯ термостат, предназначенный для защиты от перегрева;

⎯ выключатель бесконтактный уровня (далее ВБУ), предназначенный для определения

уровней воды в резервуаре фильтра;

⎯ клапан подачи воды (далее КлПВ), обеспечивающий заполнений резервуара водой из

водопроводной сети;

⎯ плата управления, на которой в два ряда установлено оборудование:

o Верхний ряд

 однополюсный автоматический выключатель для питания цепей управления;

 программируемый модуль LOGO! с блоком расширения. На коричневом модуле

памяти, установленном в LOGO!, хранится программа (далее ПО), реализующая
