53
INSTALLATION
Die nachfolgenden Anweisungen sind für
qualizierte Fachkräfte zur Installation des
Geräts bestimmt. Diese Anweisungen sollen
eine möglichst maximal fachgerechte Ausfüh-
rung der Installations- und Wartungsarbeiten
des Geräts gewährleisten.
Der richtige Einbauort
l Der Küchenraum muss trocken und
gut belüftbar sein und über eine intakte
Ventilationsanlage verfügen, gemäß den
geltenden technischen Vorschriften.
l Der Küchenraum muss mit einem Ent-
lüftungssystem ausgestattet sein, das
die bei der Verbrennung entstehenden
Abgase nach draußen leitet. Die Instal-
lation sollte aus einem Entlüftungsgitter
oder einer Dunstabzugshaube bestehen.
Abzughauben sind gemäß den beigefüg-
ten Bedienungsanleitungen einzubauen.
Die Aufstellung des Gerätes sollte einen
freien Zugang zu allen Bedienelementen
sicherstellen.
l Falls das Gerät intensiv und lange genutzt
wird, kann es sich als notwendig erweisen
das Fenster zu öffnen, um die Lüftung zu
verbessern.
l Der Gasherd ist ein Gerät der Klasse
X bezüglich der Überhitzungsschutzes
von umgebenden Oberächen und kann
deswegen in einer Möbelzeile nur bis zur
Höhe der Arbeitsäche, dh. ca. 850 mm
über dem Fußboden, verbaut werden.
Ein Verbau oberhalb dieser Höhe ist nicht
ratsam.

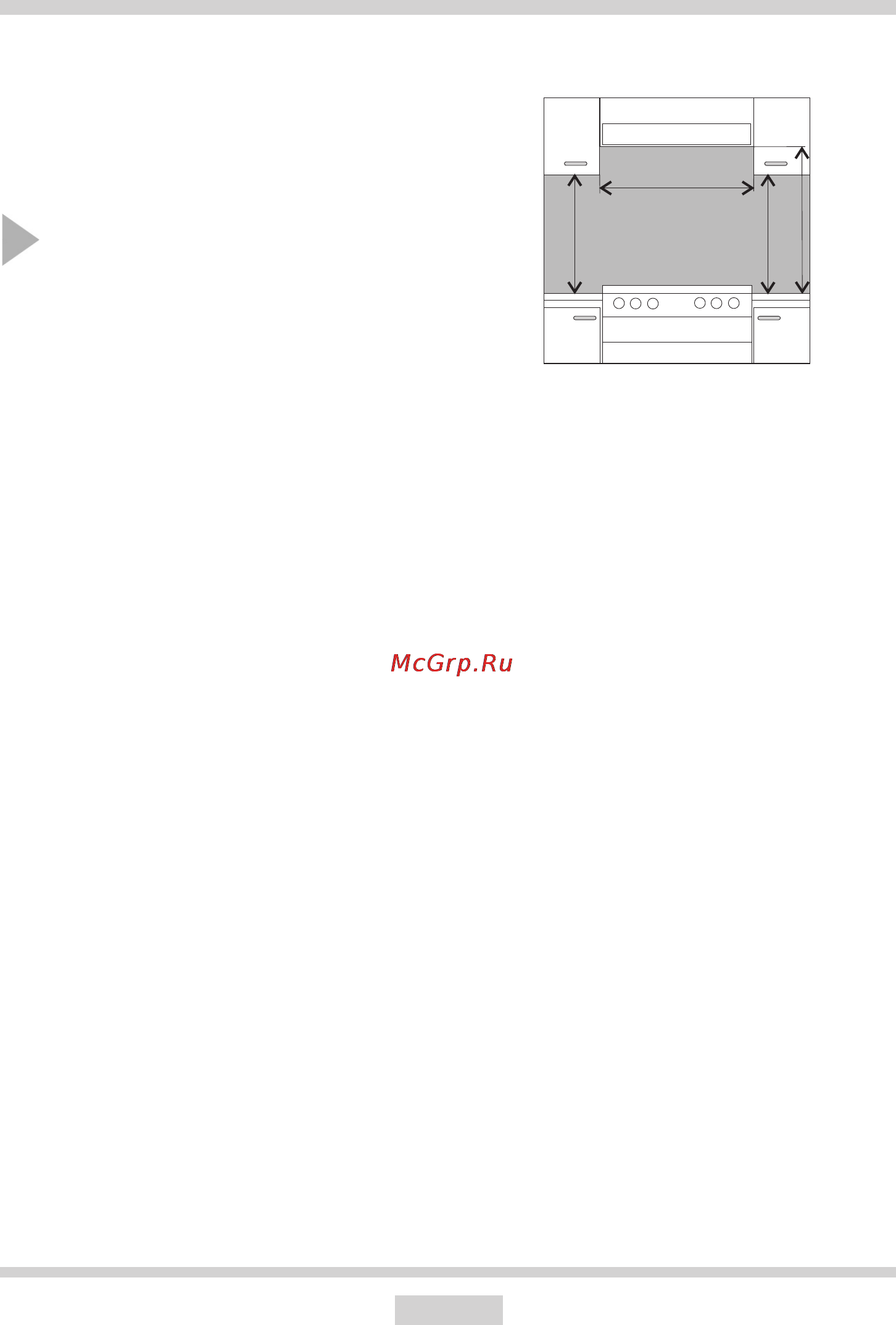

HOOD
Min. 600 mm
Min. 420 mm
Min. 420 mmMin. 420 mm
Min. 700 mm
