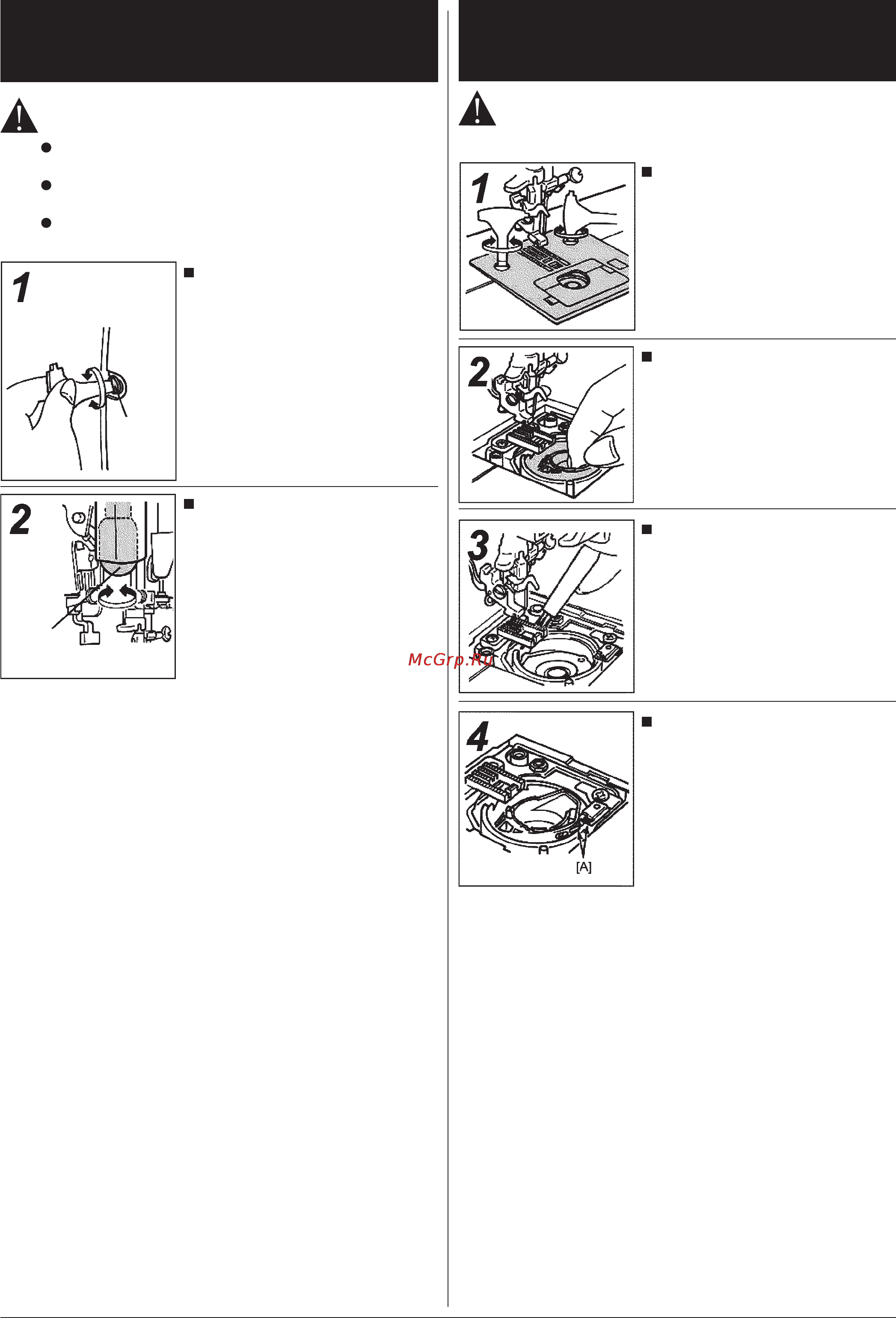

ЗАМЕНА ЛАМПОЧКИ ОСВЕЩЕ НИЯ КАК СНЯТЬ ПЕРЕДНЮЮ ПАНЕЛЬ _____________________ А ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ ЧИСТКА А ВНИМАНИЕ ВНИМАНИЕ Перед чисткой и смазкой машины не забудьте вынуть вилку из розетки электросети Перед заменой лампочки не забудете вынуть вилку из розетки электросети Свяжитесь с Вашим ближайшим дилером по вопросам замены лампочки освещения После работы машины лампочка освещения горячая Снимите игольную пла стину Прежде всего снимите иглу и прижимную лапку Затем снимите игольную пластину Ослабьте установочные вин ты на задней стенке маши ны Сдвигайте панель до тех пор пока она не снимется Удалите держатель шпульного колпачка Выверните лампочку Вставьте новую лампочку Произведите чистку удалив очесы и грязь Почистите место между зубьями двигателя ткани и прорезями в игольной пла стине пользуясь щёточкой Мощность лампочки 15 Вт Поставьте на место держатель колпачка шпульки А Контрольное место установки держателя кол пачка частично отмеченное стрелкой опустите держа тель на место 25
