5

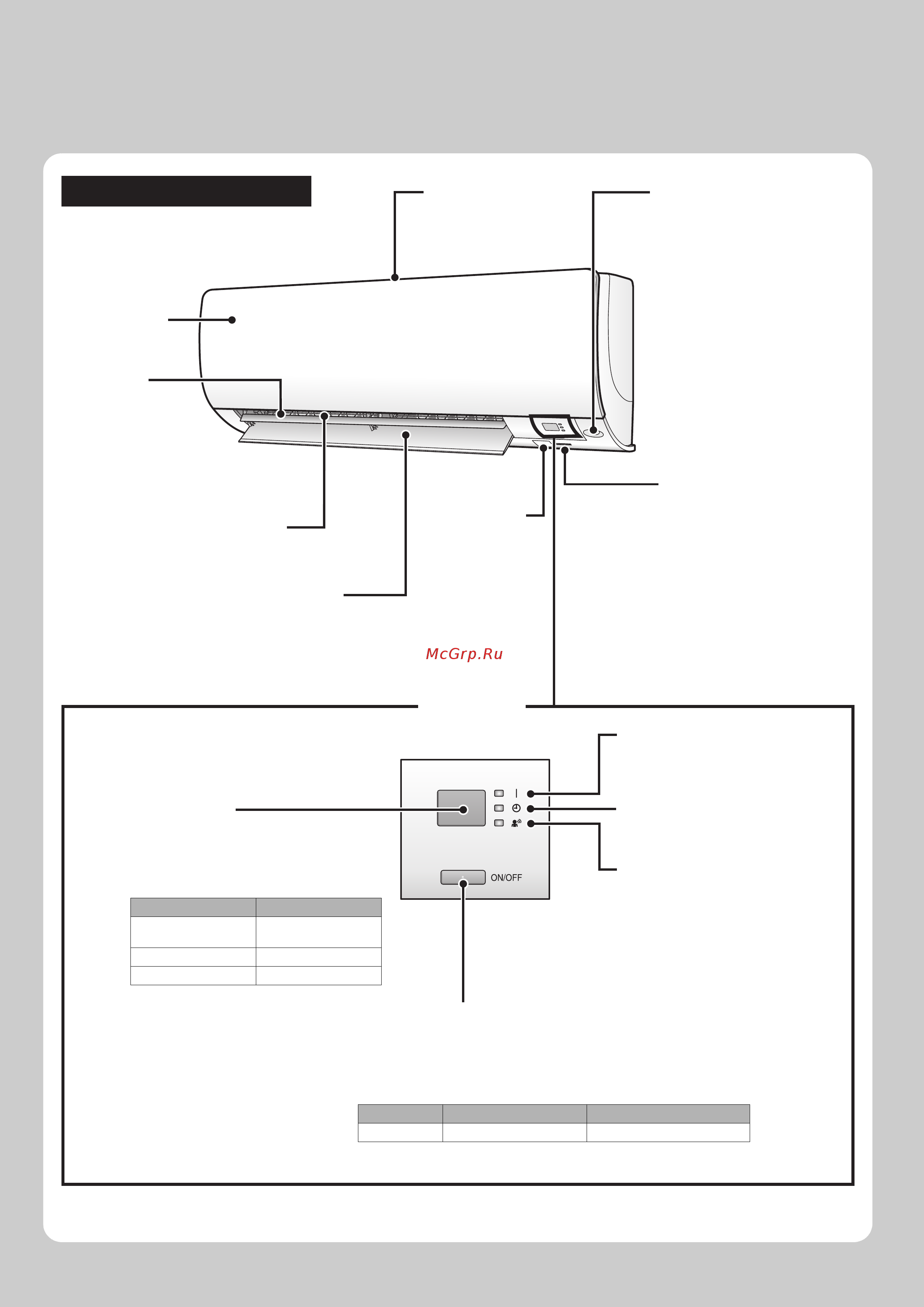

Внутренний агрегат
Датчик
температуры
в помещении
• Он измеряет температуру
воздуха рядом с агрегатом.
Датчик УМНЫЙ ГЛАЗ
• Он обнаруживает
перемещения человека
и осуществляет
автоматическое
переключение между
нормальным
и энергосберегающим
режимами работы.
Паспортная
табличка
модели
Жалюзи (вертикальные
лопасти)
• Жалюзи находятся внутри отверстия для выпуска
воздуха.
Заслонки
(горизонтальные
лопасти)
Выпуск
воздуха
Передняя
панель
Впуск
воздуха
Дисплей
Индикатор РАБОТЫ
(зеленый)
Индикатор ТАЙМЕРА
(желтый)
Индикатор УМНЫЙ
ГЛАЗ (зеленый)
Переключатель ВКЛЮЧЕНИЯ/ВЫКЛЮЧЕНИЯ
внутреннего агрегата
• Нажмите на этот переключатель один раз, чтобы начать работу.
Нажмите еще раз, чтобы прекратить работу.
• Параметры режима работы приведены в следующей таблице.
• Этот переключатель можно использовать, когда отсутствует пульт ДУ.
Режим Установка температуры Скорость воздушного потока
АВТО 25°C АВТО
Приемник
сигнала
• Он принимает сигналы от пульта ДУ.
• Когда агрегат принимает сигнал, он
формирует звуковой сигнал.
Ситуация Тип звукового сигнала
Начало работы
Два последовательных
сигнала
Изменен параметр Один сигнал
Завершение работы Длинный сигнал
►Стр.13
►Стр.13
►Стр.15
►Стр.21, 22
►Стр.16
Наименования деталей
