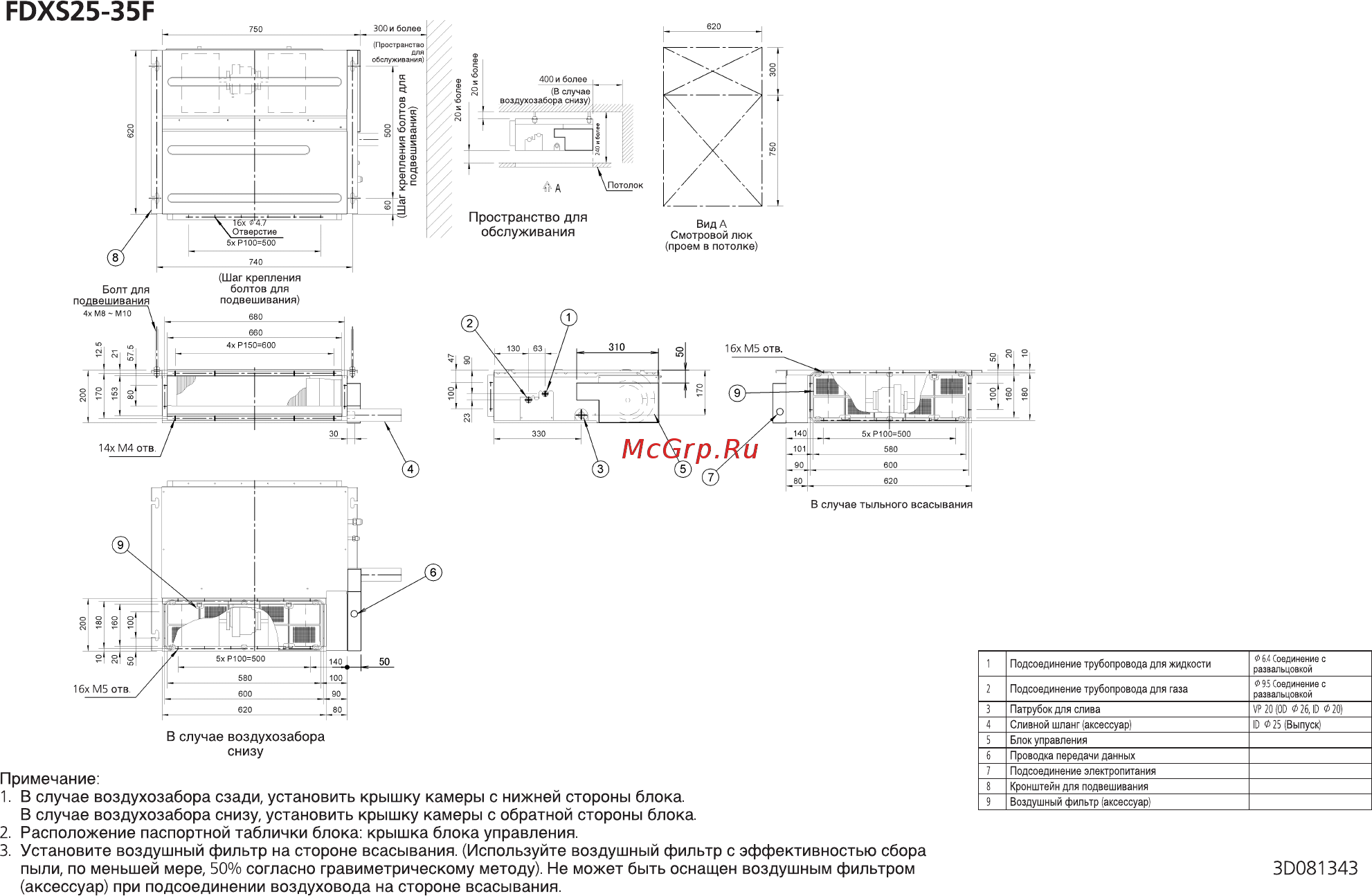

400 и более В случае воздухозабора снизу Пространство для обслуживания ВидА Смотровой люк проем в потолке В случае тыльного всасывания Подсоединение трубопровода для жидкости Подсоединение трубопровода для газа В случае воздухозабора снизу Примечание 1 В случае воздухозабора сзади установить крышку камеры с нижней стороны блока В случае воздухозабора снизу установить крышку камеры с обратной стороны блока 2 Расположение паспортной таблички блока крышка блока управления 3 Установите воздушный фильтр на стороне всасывания Используйте воздушный фильтр с эффективностью сбора пыли по меньшей мере 50 согласно гравиметрическому методу Не может быть оснащен воздушным фильтром Патрубок для слива____________ Сливной шланг аксессуар ______ Блок управления Проводка передачи данных______ Подсоединение электропитания__ Кронштейн для подвешивания Воздушный фильтр аксессуар Ф 6 4 Соединение с развальцовкой 09 5 Соединеннее развальцовкой Ю 025 Выпуск 30081343
