В551.00.00.000-01РЭ

10 ①

5.10 Пульт управления, органы включения и выключения машины размещены на силовом шкафу поз.11

в соответствии с рисунком 9.

Предусмотрена возможность установки силового шкафа с пультом управления слева, в соответствии с

рисунком 3.

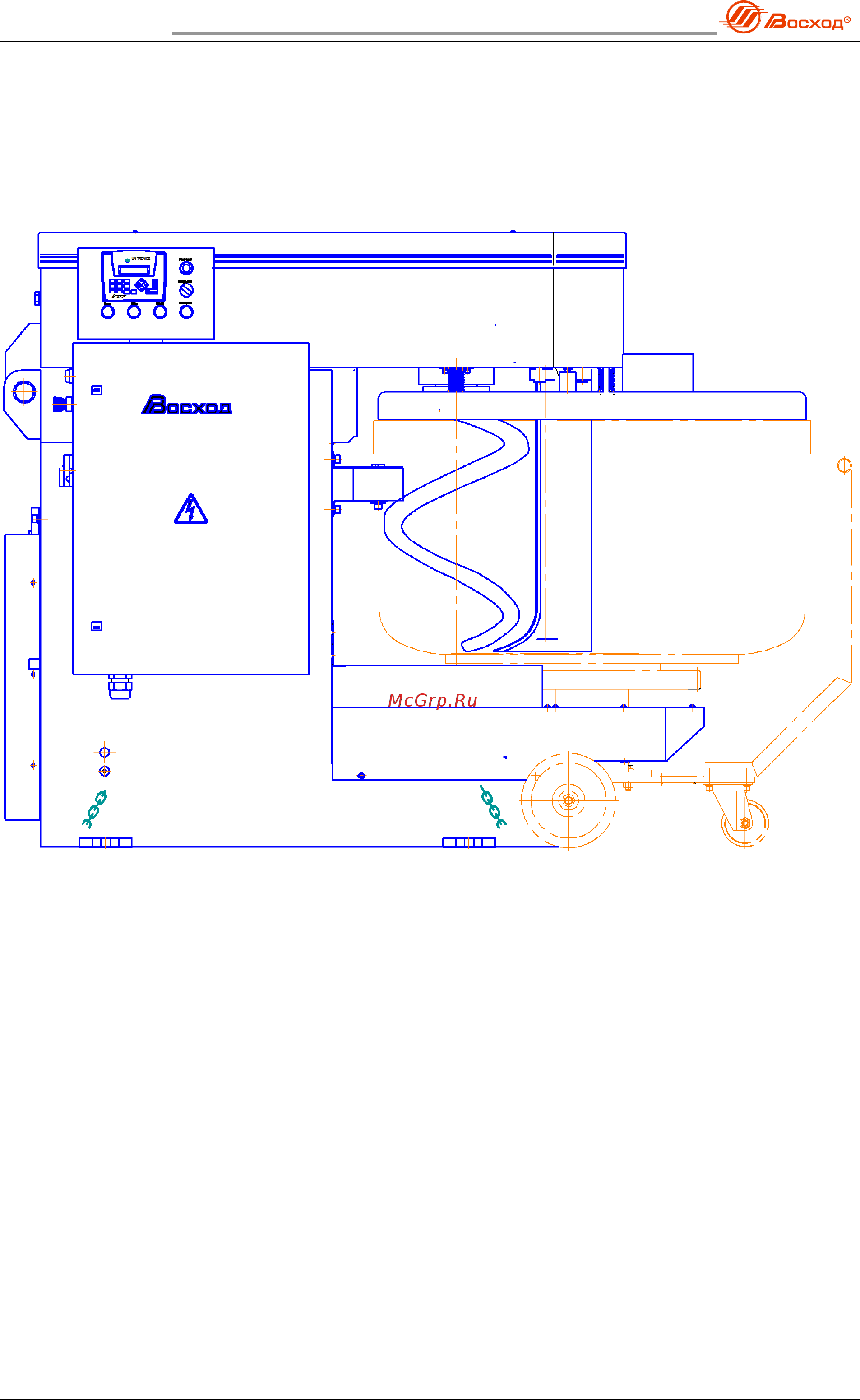

Рисунок 3 - Общий вид. Шкаф управления слева

5.11 Управление машиной осуществляется с пульта управления поз.10 в соответствии с рисунком 10.

Пульт управления с кнопками и микропроцессорным контроллером с дисплеем, обеспечивают необходи-

мый набор функций управления машиной с отображением текущего состояния исполнительных механизмов и

технологических параметров.

Для удобства работы пульт управления выполнен поворотным.

5.12 Схема электрическая принципиальная приведена на рисунке 4, электрическая соединений - на ри-

сунке 5. Схема электромонтажная машины приведена на рисунке 6, схема гидравлическая на рисунке 7.
