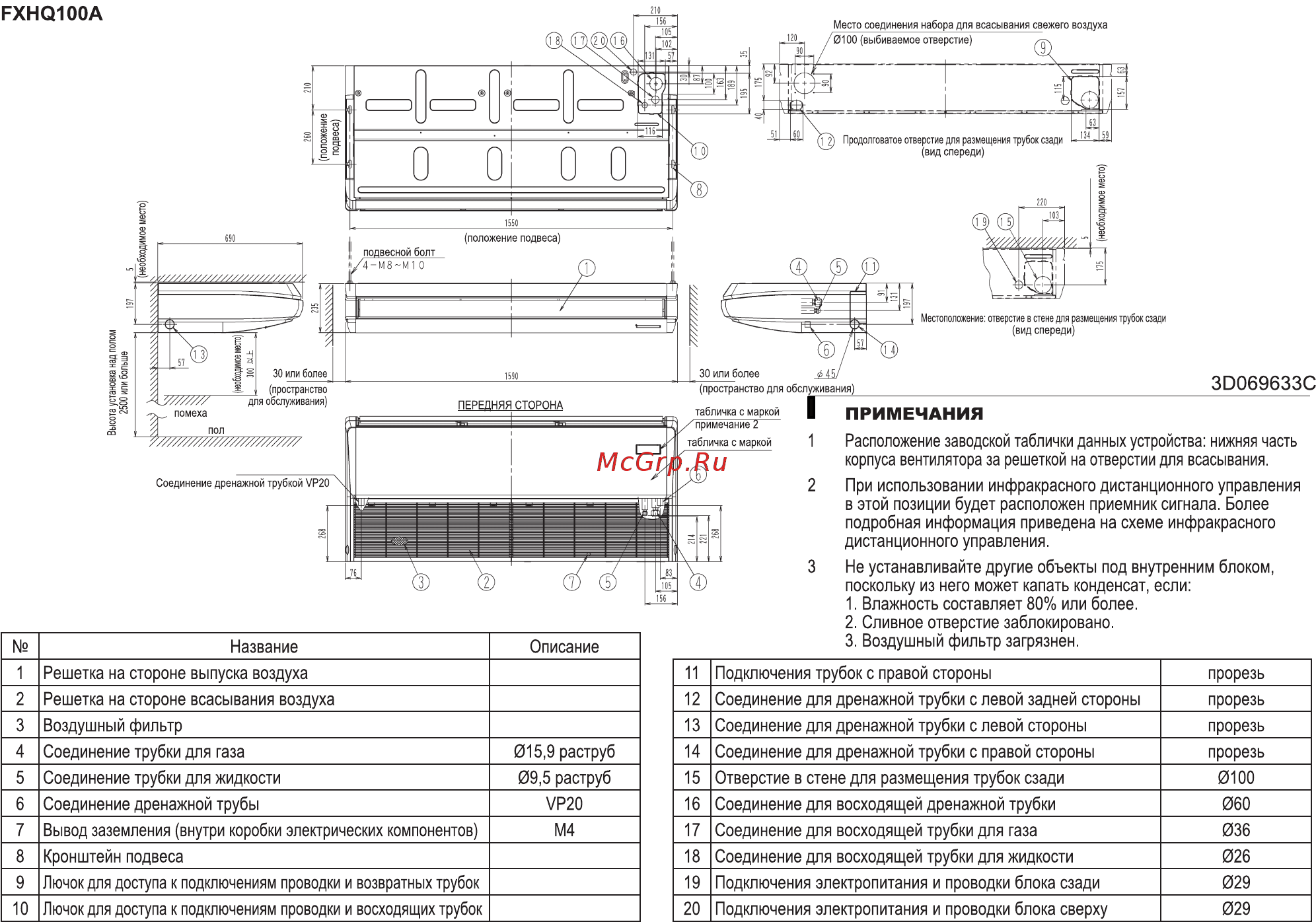

РХНОЮОА Место соединения набора для всасывания свежего воздуха 0100 выбиваемое отверстие Продолговатое отверстие для размещения трубок сзади вид спереди 690 1 положение подвеса подвесной болт Местоположение отверстие в стене для размещения трубок сзади вид спереди 30 или более пространство для обслуживания 30 или более пространство для обслуживания табличка с маркой примечание 2 х_ помеха пол табличка с маркой Соединение дренажной трубкой УР20 Название 300696330 ПРИМЕЧАНИЯ Расположение заводской таблички данных устройства нижняя часть корпуса вентилятора за решеткой на отверстии для всасывания При использовании инфракрасного дистанционного управления в этой позиции будет расположен приемник сигнала Более подробная информация приведена на схеме инфракрасного дистанционного управления Не устанавливайте другие объекты под внутренним блоком поскольку из него может капать конденсат если 1 Влажность составляет 80 или более 2 Сливное отверстие заблокировано 3 Воздушный фильтр загрязнен Описание 1 Решетка на стороне выпуска воздуха 11 Подключения трубок с правой стороны прорезь 2 Решетка на стороне всасывания воздуха 12 Соединение для дренажной трубки с левой задней стороны прорезь 3 Воздушный фильтр 13 Соединение для дренажной трубки с левой стороны прорезь 4 Соединение трубки для газа 015 9 раструб 14 Соединение для дренажной трубки с правой стороны прорезь 5 Соединение трубки для жидкости 09 5 раструб 15 Отверстие в стене для размещения трубок сзади 0100 6 Соединение дренажной трубы УР20 16 Соединение для восходящей дренажной трубки 060 7 Вывод заземления внутри коробки электрических компонентов М4 17 Соединение для восходящей трубки для газа 036 8 Кронштейн подвеса 18 Соединение для восходящей трубки для жидкости 026 9 Лючок для доступа к подключениям проводки и возвратных трубок 19 Подключения электропитания и проводки блока сзади 029 10 Лючок для доступа к подключениям проводки и восходящих трубок 20 Подключения электропитания и проводки блока сверху 029
