6Монтаж
Справочноеруководстводлямонтажникаипользователя
34
RYYQ+RYMQ+RXYQ8~20T7Y1B
СистемакондиционированияVRVIV
4P3704751–2014.02

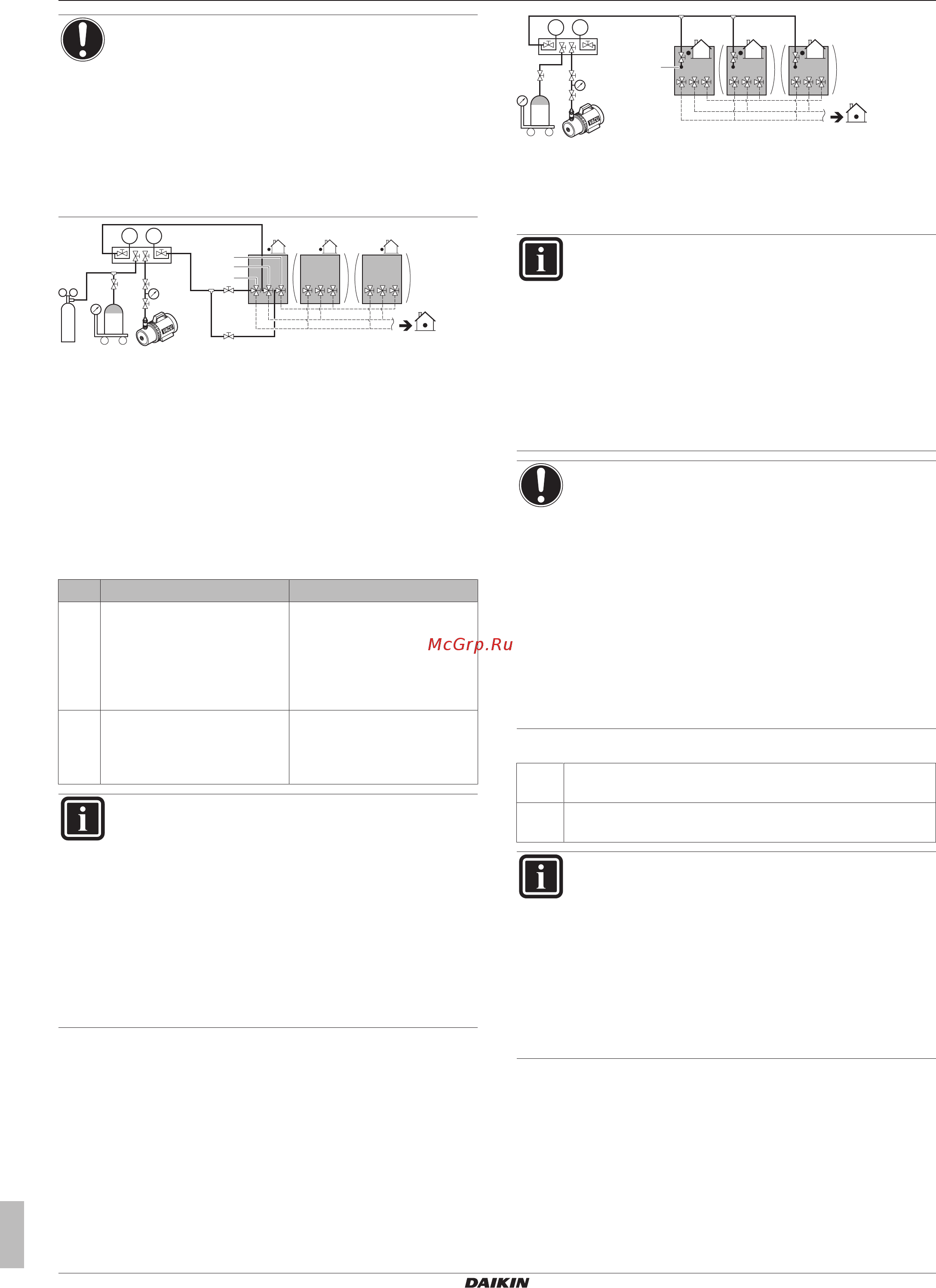

ПРИМЕЧАНИЕ
Предварительная заправка выполняется только через
контур жидкого хладагента. Перекрыв клапан A,
отсоедините коллектор от контура газообразного
хладагента. Стабилизирующая магистраль
заполняется ТОЛЬКО для того, чтобы нарушить
вакуум. Заполнив стабилизирующую магистраль
максимум до 0,05 МПа, перекройте клапан C и
отсоедините его от коллектора. Продолжайте
предварительную заправку только через контур
жидкогохладагента.
p
<
p
>
R410AN2
C
D
b c e
a
g
h
f
d
A B
a Редукционныйклапан
b Азот
c Весы
d РезервуарсхладагентомR410A(сифоннаясистема)
e Вакуумныйнасос
f Запорныйклапанвконтурежидкогохладагента
g Запорныйклапанвконтурегазообразногохладагента
h Запорныйклапанстабилизирующеймагистрали
(толькоRYMQ)
A КлапанА
B КлапанВ
C КлапанC
D КлапанD
4 Выберитеодинизвариантов:
Если... то...
4a рассчитанное
дополнительноеколичество
хладагентабудет
заправленоврезультате
изложеннойвыше
предварительнойзаправки
ПерекрывклапаныDиВ,
отсоединитеколлекторот
контуражидкого
хладагента.
4b предварительнаязаправка
необеспечилазаправку
всегонеобходимого
количествахладагента
ПерекрывклапаныDиВ,
отсоединитеколлекторот
контуражидкогохладагента
ивыполнитедействия5~6.
ИНФОРМАЦИЯ
Если заправка всего необходимого количества
хладагентабылаобеспеченапривыполнениидействия
4 (предварительной заправки), впишите количество
хладагента,котороебылодобавлено,вприлагаемуюк
блоку табличку с информацией о дополнительной
заправке хладагента и нанесите эту табличку на
обратнуюсторонупереднейпанелиблока.
Затем введите дополнительное количество
хладагента,задействовавнастройку[214].
Проведите испытание в порядке, изложенном в
разделе"8Вводвэксплуатацию"настр.53.
Заправкахладагентом
5 Завершив предварительную заправку, подсоедините
клапан А к заправочному отверстию, чтобы залить через
него остаток дополнительного количества хладагента.
Откройте все запорные клапаны наружного блока. В этот
моментклапанАдолженоставатьсяперекрытым!
p
<
p
>
R410A
a c
d
b
A
a Весы
b РезервуарсхладагентомR410A(сифоннаясистема)
c Вакуумныйнасос
d Отверстиедлязаправкихладагента
A КлапанА
ИНФОРМАЦИЯ
В системах с несколькими наружными блоками не
требуется подсоединять все заправочные отверстия к
резервуарусхладагентом.
Хладагент будет заправляться со скоростью ±22 кг в
час при наружной температуре 30°C по сухому
термометру или ±6 кг при наружной температуре 0°C
посухомутермометру.
Если необходимо ускорить процесс в системе с
несколькими наружными блоками, подсоедините
резервуарсхладагентомккаждомунаружномублоку.
ПРИМЕЧАНИЕ
▪ К отверстию для заправки хладагента
подсоединены трубки внутри блока. Трубопроводы
внутри блока уже заправлены хладагентом на
заводе, поэтому будьте осторожны при
подсоединениизаправочногошланга.
▪ После добавления хладагента не забывайте
закрывать крышку отверстия для заправки
хладагента. Момент затяжки крышки составляет
11,513,9Н•м.
▪ Чтобы равномерно распределить хладагент,
компрессоруможетпотребоватьсядлязапуска±10
минутпосленачалаработыблока.Этонеявляется
признакомнеисправности.
6 Продолжайте,выбраводинизвариантов:
6a "6.7.6Действие6а:Автоматическаязаправка
хладагента"настр.35
6b "6.7.7Действие6b:Заправкахладагентавручную"на
стр.36
ИНФОРМАЦИЯ
Послезаправкихладагента:
▪ Отметивдополнительноеколичествохладагентана
прилагаемой к блоку бирке со сведениями о
дозаправке, закрепите эту бирку на обратной
сторонепереднейпанелиблока.
▪ Введите дополнительное количество хладагента,
задействовавнастройку[214].
▪ Проведите испытание в порядке, изложенном в
разделе"8Вводвэксплуатацию"настр.53.
