Daikin RYYQ28T [71/102] Схема трубопроводов наружный блок
![Daikin RYYQ28T [71/102] Схема трубопроводов наружный блок](/views2/1328767/page71/bg47.png)
12Техническиеданные
Справочноеруководстводлямонтажникаипользователя
71
RYYQ+RYMQ+RXYQ8~20T7Y1B
СистемакондиционированияVRVIV
4P3704751–2014.02

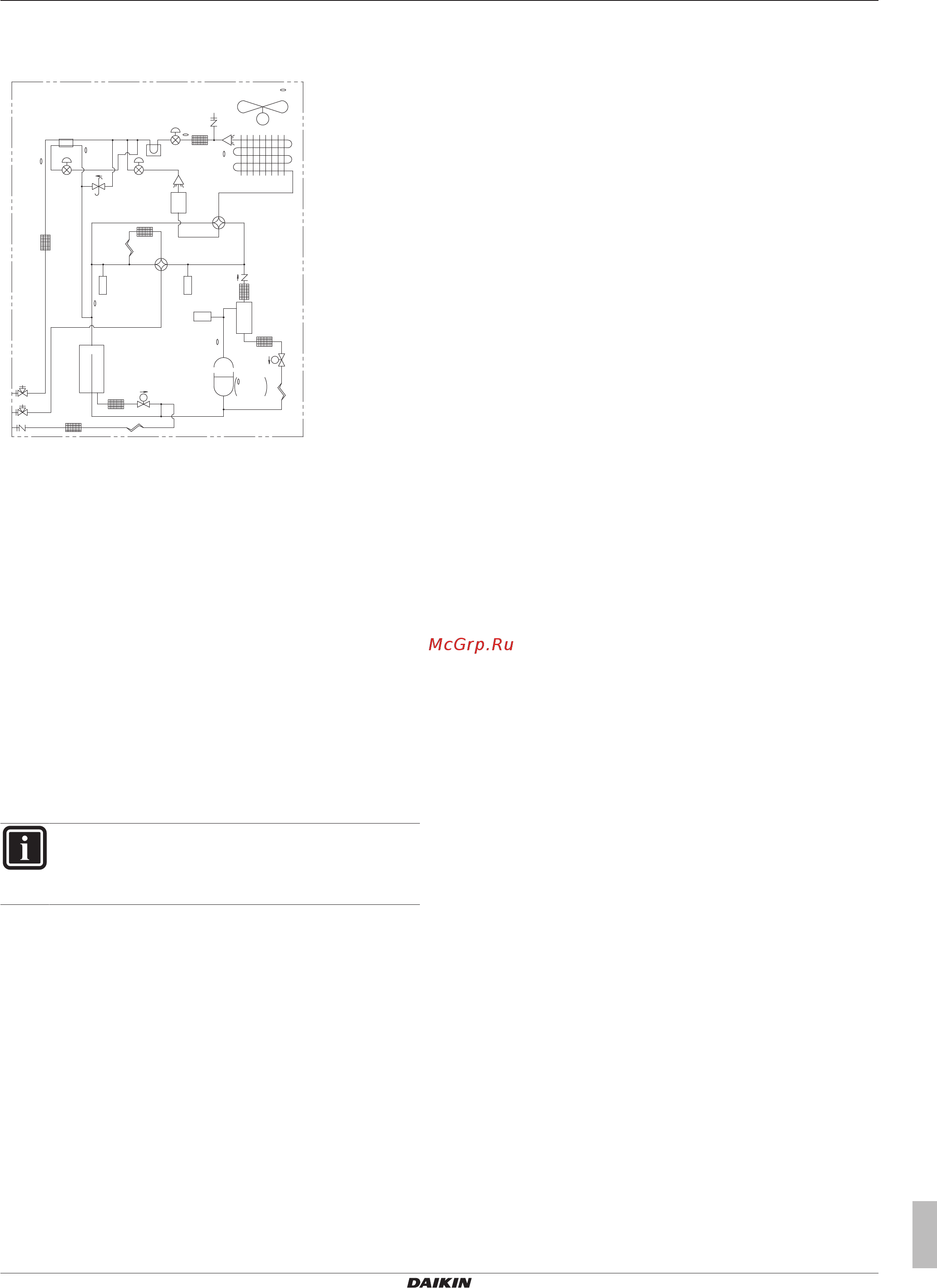

12.6 Схематрубопроводов:Наружныйблок
Схемаузловитрубопроводов:RYYQ8~12
sv
sv
M
HPS
INV
M1C
R3T
(S1NPL) (S1NPH)
(S1PH)
R6T
R5T
R7T
R1T
M1F
R4T
R8T
10-12HP
R21T
j
g
i
o
p
k
m
a
f
l
t
s
r
v
h
w
d
e
c
a Компрессор(M1C)
b Компрессор(M2C)
c Теплообменник
d Вентилятор
e Электромоторвентилятора(M1F,M2F)
f Накопитель
g Расширительныйклапан,основной(Y1E)
h Расширительныйклапантеплообменника
подохлаждения(Y2E)
i Расширительныйклапанаккумуляторатепла(Y3E)
j Теплообменникподохлаждения
k Маслоотделитель
l Электромагнитныйклапаннакопителямасла(Y2S)
m Электромагнитныйклапанмасла1(Y3S)
n Электромагнитныйклапанмасла2(Y4S)
o Четырехходовойклапан,основной(Y1S)
p Четырехходовойклапан,вспомогательный(Y5S)
q Блокэлектрическихкомпонентов
r Сервисноеотверстиедлязаправкихладагента
s Запорныйклапанжидкогохладагента
t Запорныйклапангазообразногохладагента
u Запорныйклапанстабилизациигазообразного
хладагента
v Теплонакопительныйэлемент
w Сервисноеотверстие
ИНФОРМАЦИЯ
В зависимости от модели некоторые компоненты,
присутствующие в списке основных узлов, в
конкретномблокемогутотсутствовать.
