Проверка работоспособности пульта.

Проверка пульта должна выполняться оперативно-ремонтным персоналом с группой допуска не

ниже III.

1. Снять крышку пульта, подключить нулевой провод к клемме N пульта, фазы - к клемме L.

2. Подать напряжение ~220 В 50 Гц. На дисплее должна отображаться температура окружающей

среды.

3. Проверить пульт по табл.4

4. При отрицательных результатах проверки пульт заменить.

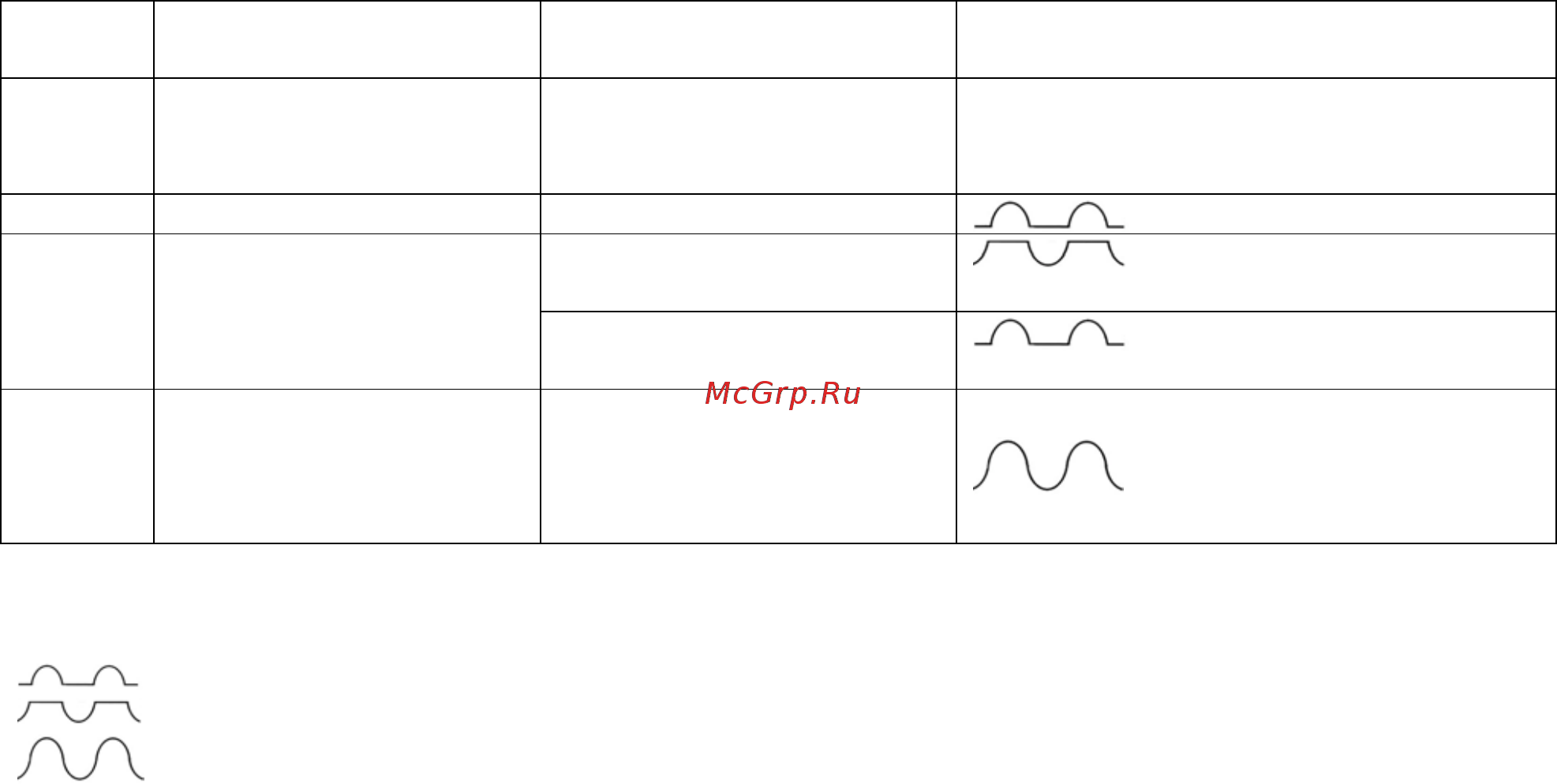

Таблица

№

п/п

Режим Температура

Пилот-сигнал Р

(4 контакт пульта)

Выкл.

— Отсутствие сигнала

2 Вентиляция —

t уст>t окр

3 Отопление

t уст<t окр

Перезапуск

—

При поступлении на контакт 5 пульта сигнала неисправности

(220 В, 50 Гц) светодиод должен светиться.

– положительная полуволна синусоиды 220 В 50 Гц.

– отрицательная полуволна синусоиды 220 В 50 Гц.

–синусоида 220 В 50 Гц .

t уст. – температура, установленная на пульте.

t окр. – температура окружающей среды.

Переключатель «блок к.в. к.в.» установлен в положение «блок к.в.».

В положении «к.в.» пилот-сигнал отсутствует.
