7.4. Подсоединение газа

Диаметры газовых труб определяются в зависимости от типа газа, его расхода и длины газопровода.

Потеря давления в сети не должна быть более 5% от уровня входного давления.

Необходимо проконтролировать герметичность труб газовой сети.

Газовая сеть должна быть изготовлена согласно действующим нормам и правилам для данного типа

газа.

Завесы работают

на входном давлении 20-50 мБар для природного газа

и 37-50 мБар для сжиженного газа (давление газа в сети может быть разным, в зависимости от

страны подключения аппарата).

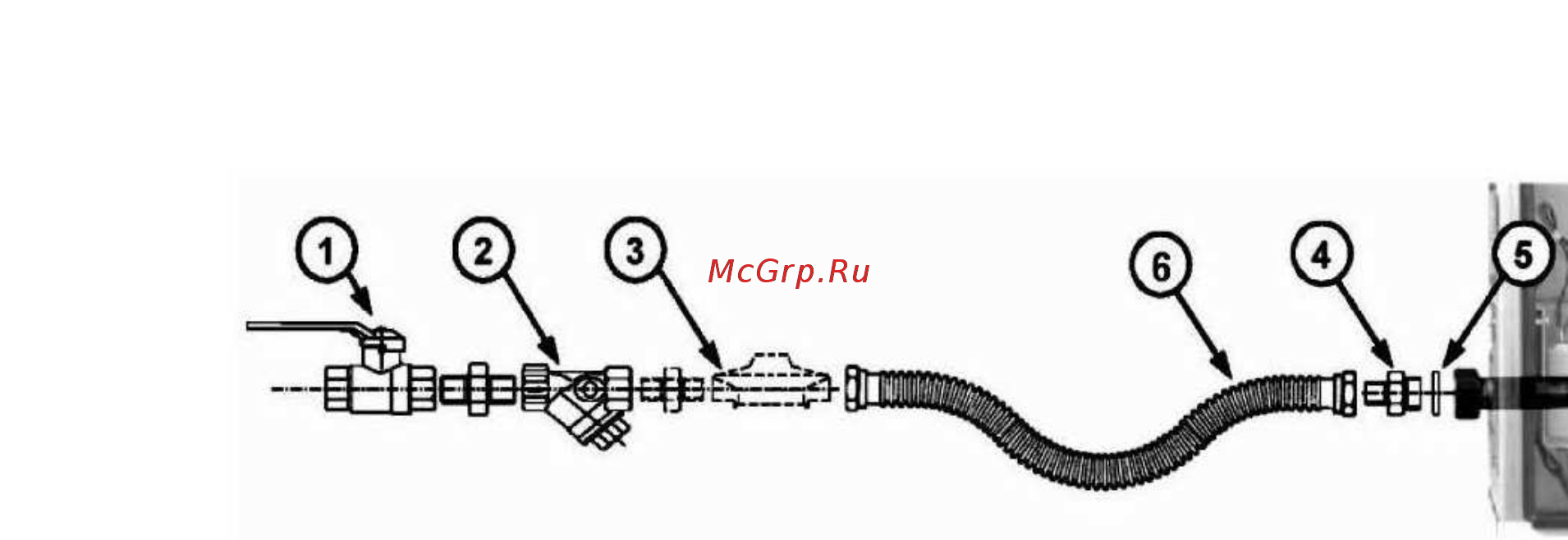

7.4.1. Если давление газа в сети соответствует требуемому входному давлению устройства:

- для подключения устройства используйте шаровый кран (1) и фильтр (2).

7.4.2. Если давление газа в сети выше,

чем требуемое входное давление:

- для подключения устройства необходимо использовать шаровый кран (1), фильтр (2) и регулятор

давления газа (3) для уменьшения входного давления.

ВНИМАНИЕ! Если к устройству подведен газ с давлением, более высоким, чем

необходимое входное давление, произойдет повреждение газового блока.

Для подключения завесы к газовой сети необходимо использовать гибкий шланг (6) и переходник

(4)

с прокладкой (5).

Переходник (в соответствии с типом завесы ¾ → ½, либо ¾ → ¾) и прокладки для подключения к

газу входят в комплект поставки.

Переходник подключите сначала к комплекту для подключения и только после этого к прибору.

ВНИМАНИЕ! Герметичность элементов комплекта подключения к газу нужно

проверить до места его подключения к газовому блоку.

8. Пуско-наладка завесы

8.1. Режим отопления включается переключением автоматики управления на позицию

«отопление» в положении «блок.к.в» переключателя «блок.к.в к.в». При включении завесы

включаются вентиляторы подачи теплого воздуха. Его расход контролируется прессостатом

воздуха (PV). Если расход воздуха достаточный, приходит в действие блок контроля и

безопасности (ATE318).

Управляющий модуль тестирует контакт включения

прессостата, потом включает вентилятор отвода

продуктов сгорания. Правильная работа вентилятора контролируется прессостатом перепада

давления, который в случае недостачи воздуха заблокирует дальнейшую работу.
