RTSQ14,16PA

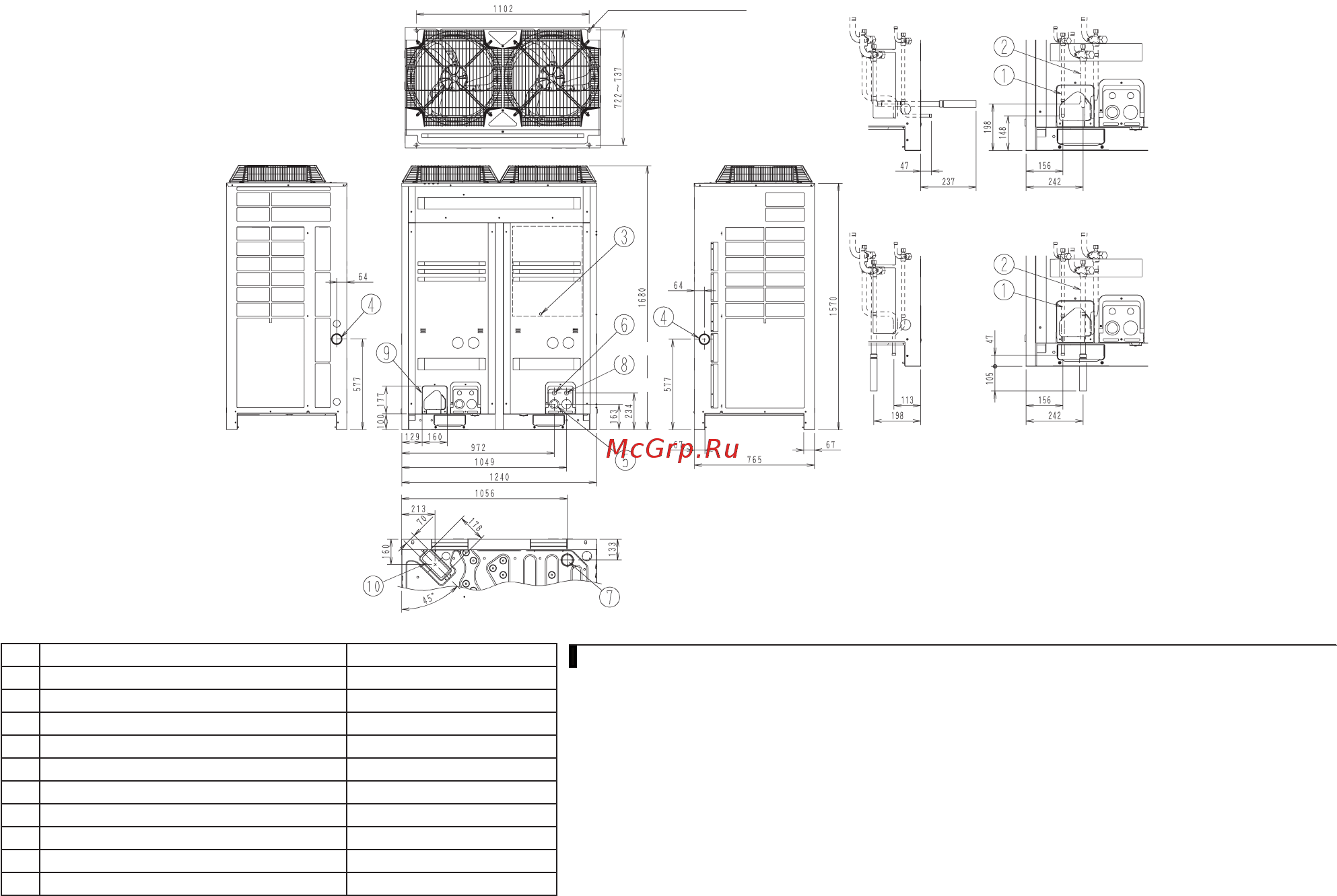

Подробный вид спереди

4-15 x 22,5 мм - Овальные отверстия

(Отверстие для фундаментного болта)

(выбиваемое отверстие)

(Шаг отверстий под фундаментные болты)

(Шаг отверстий под

фундаментные болты)

Подробный вид снизу

№ Название частей Замечания

Соединительное отверстие трубки для жидкости

См. примечание 2

2 Соединительное отверстие трубки для газа См. примечание 2

3 Клемма заземления

Внутри коробки переключателей (М8)

4 Отверстие для кабеля питания (сбоку) ø 62

5 Отверстие для кабеля питания (спереди) ø 45

6 Отверстие для кабеля питания (спереди) ø 27

7 Отверстие разводки электрокабеля (низ) ø 65,5

8 Отверстие разводки проводов ( спереди ) ø 27

9 Отверстие для трубы (спереди)

10 Отверстие разводки трубы (внизу)

ПРИМЕЧАНИЯ

1. Подробный вид спереди и подробный вид снизу указывают размеры после прикрепления трубы.

2. Соединительное отверстие трубки для газа

ø 28,6 Паянное соединение

Соединительное отверстие трубки для жидкости

ø 12,7 Паянное соединение
