5 Монтаж
Руководство по монтажу и эксплуатации
12
RXYSQ4~6T7V1B+Y1B
Система кондиционирования VRV IV-S
4P397284-1 – 2015.05

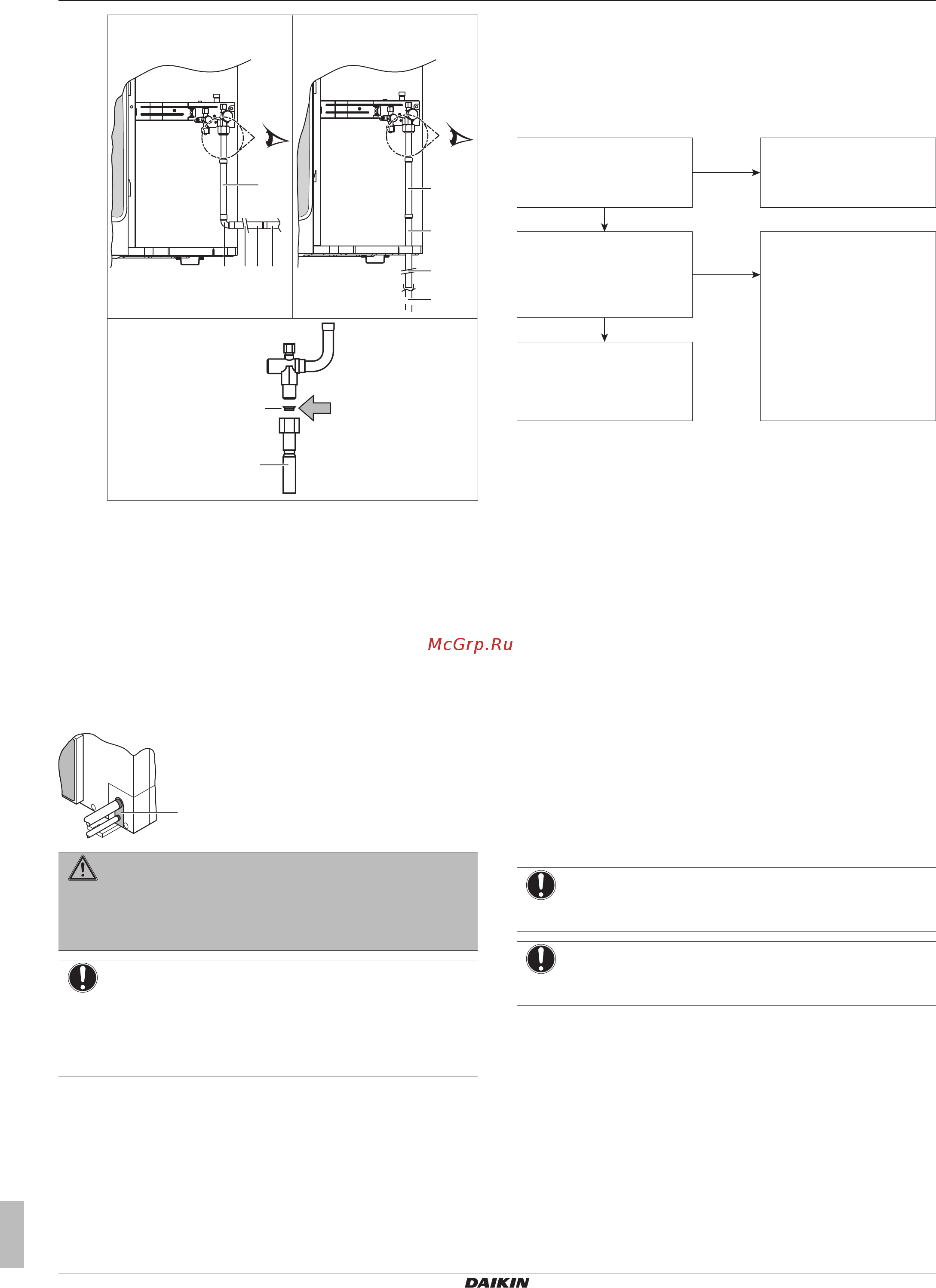

Вариант 3: подсоединение
сбоку
A
c
d e1 e f
Вариант 4: подсоединение
снизу
A
c
e1
f
e
A
c1
c
c, c1 Вспомогательный патрубок 1 трубопровода
газообразного хладагента + медная прокладка
(применяется обязательно)
d Вспомогательный патрубок 2 трубопровода
газообразного хладагента
e, e1 Вспомогательный патрубок 3 трубопровода
газообразного хладагента (срезанный до нужной
длины)
f Оборудование, приобретаемое отдельно
5 Установите на место сервисную крышку и крышку входного
отверстия трубопровода.
6 Плотно заделайте все зазоры (по образцу a) во избежание
проникновения в систему снега и насекомых.
a
ПРЕДУПРЕЖДЕНИЕ
Примите адекватные меры по недопущению попадания
в агрегат мелких животных. При контакте мелких
животных с электрическими деталями возможны сбои в
работе блока, задымление или возгорание.
ПРИМЕЧАНИЕ
Не забудьте открыть запорные клапаны после
прокладки трубопроводов хладагента и выполнения
вакуумной осушки. Запуск системы с перекрытыми
стопорными клапанами может привести к поломке
компрессора.
5.4 Проверка трубопровода
хладагента
5.4.1 Проверка проложенных трубопроводов
хладагента
Завершены ли работы
с трубопроводом
хладагента?
Включено ли питание
внутренних и наружных
блоков?
Выполните операцию:
"Способ 2: После включения
электропитания".
Завершите работы
с трубопроводом.
Выполните операцию:
"Способ 1: Перед
включением электропитания
(обычный способ)".
Да
Нет
Нет
Да
Очень важно, чтобы все работы с трубопроводом хладагента
выполнялись при выключенном питании блоков (наружных и
внутренних).
При включении питания блоков инициализируются
расширительные клапаны. Это значит, что они закроются. Когда
это произойдет, провести испытание трубопроводов и
внутренних блоков на герметичность и выполнить их вакуумную
осушку будет невозможно.
Вот почему будут рассмотрены 2 способа исходного монтажа,
испытания на герметичность и вакуумной осушки.
Способ 1: перед включением электропитания
Если питание системы не включалось, то никаких особых
действий по проведению испытания на герметичность и
выполнению вакуумной осушки системы предпринимать не
нужно.
Способ 2: после включения электропитания
Если питание системы ранее включалось, задействуйте
настройку [2‑21] (см. параграф "6.1.4 Доступ к режиму 1 или
2" на стр. 19). Эта настройка откроет расширительные
клапаны, что обеспечит свободное прохождение хладагента
R410A по трубкам для проведения испытания на герметичность
и выполнению вакуумной осушки системы.
ПРИМЕЧАНИЕ
Убедитесь в том, что питание всех внутренних блоков,
подсоединенных к наружному блоку, включено.
ПРИМЕЧАНИЕ
Подождите, пока наружный блок завершит
инициализацию для применения настройки [2‑21].
Испытание на герметичность и вакуумная осушка
Порядок проверки трубопроводов хладагента:
▪ проверить трубопровод хладагента на наличие утечек;
▪ выполнить вакуумную осушку, чтобы удалить влагу из
трубопровода хладагента.
Если существует вероятность присутствия влаги в
трубопроводе хладагента (например, в трубопровод могла
проникнуть вода), выполните изложенную ниже процедуру
вакуумной осушки, чтобы удалить влагу.
Все трубопроводы внутри блока были испытаны на
герметичность на заводе.
