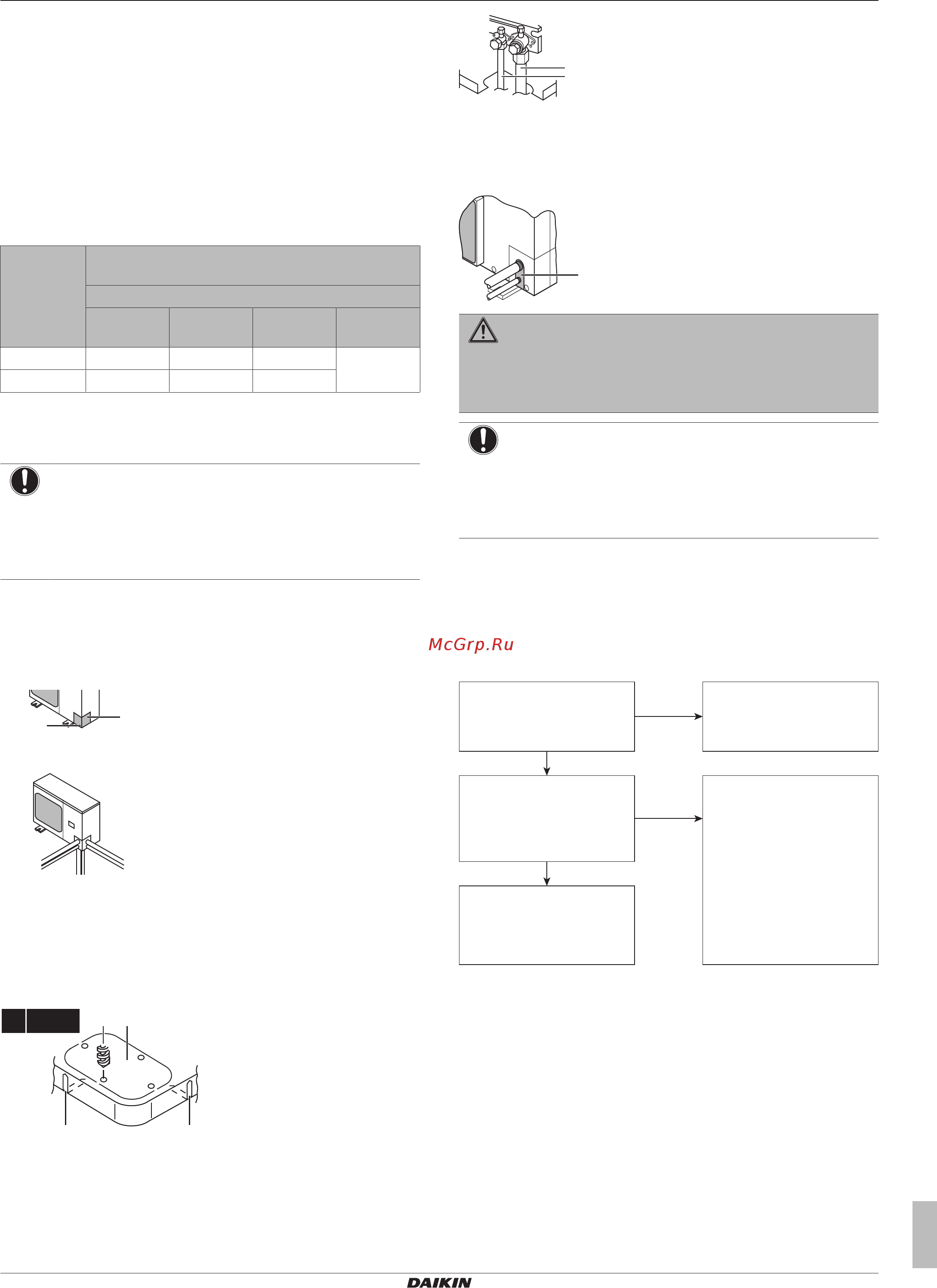

5 Монтаж
Руководство по монтажу и эксплуатации
11
RXYSCQ4+5TMV1B
Система кондиционирования VRV IV-S
4P399985-1B – 2015.06
Обращение с сервисным отверстием
▪ Всегда пользуйтесь заправочным шлангом, оснащенным
стержнем нажатия на клапан, поскольку сервисное отверстие
относится к ниппельному типу.
▪ Не забудьте плотно затянуть крышку сервисного отверстия
после окончания работы с ним. Момент затяжки см. в таблице
ниже.
▪ После затяжки крышки сервисного отверстия убедитесь в
отсутствии утечки хладагента.
Моменты затяжки
Размер
запорного
клапана
(мм)
Момент затяжки N•м (чтобы закрыть, вращать
по часовой стрелке)
Шток
Корпус
клапана
Шестигран
ный ключ
Крышка
(клапана)
Сервисное
отверстие
Ø9,5 5,4~6,6 4мм 13,5~16,5 11,5~13,9
Ø15,9 13,5~16,5 6мм 22,5~27,5
5.3.2 Подсоединение трубопровода
хладагента к наружному блоку
ПРИМЕЧАНИЕ
Проследите за тем, чтобы трубки, смонтированные на
месте, не соприкасались с другими трубками,
поддоном и боковой панелью. Во избежание контакта с
корпусом защитите трубки подходящей изоляцией,
особенно при подсоединении снизу или сбоку.
1 Сделайте следующее:
▪ Снимите сервисную крышку. См. параграф "5.1.1Чтобы
открыть наружный агрегат"на стр.9.
▪ Снимите с входного отверстия трубопровода (a) крышку
с винтом (b).
a
b
2 Наметьте схему прокладки трубопровода (a, b или c).
a
b
c
3 Если выбрана схема прокладки трубопровода,
направленная вниз:
▪ Просверлите (a, 4×) и высвободите выбивное отверстие
(b).
▪ Срежьте кромки (c) ножовкой.
cc
ba
4× Ø6 mm
4 Сделайте следующее:
▪ Подсоедините стопорный клапан к трубопроводу
жидкого хладагента (a).
▪ Подсоедините стопорный клапан к трубопроводу
газообразного хладагента (b).
a
b
5 Установите на место сервисную крышку и крышку входного
отверстия трубопровода.
6 Плотно заделайте все зазоры (по образцу a) во избежание
проникновения в систему снега и насекомых.
a
ПРЕДУПРЕЖДЕНИЕ
Примите адекватные меры по недопущению попадания
в агрегат мелких животных. При контакте мелких
животных с электрическими деталями возможны сбои в
работе блока, задымление или возгорание.
ПРИМЕЧАНИЕ
Не забудьте открыть запорные клапаны после
прокладки трубопроводов хладагента и выполнения
вакуумной осушки. Запуск системы с перекрытыми
стопорными клапанами может привести к поломке
компрессора.
5.4 Проверка трубопровода
хладагента
5.4.1 Проверка проложенных трубопроводов
хладагента
Завершены ли работы
с трубопроводом
хладагента?
Включено ли питание
внутренних и наружных
блоков?
Выполните операцию:
"Способ 2: После включения
электропитания".
Завершите работы
с трубопроводом.
Выполните операцию:
"Способ 1: Перед
включением электропитания
(обычный способ)".
Да
Нет
Нет
Да
Очень важно, чтобы все работы с трубопроводом хладагента
выполнялись при выключенном питании блоков (наружных и
внутренних).
При включении питания блоков инициализируются
расширительные клапаны. Это значит, что они закроются. Когда
это произойдет, провести испытание трубопроводов и
внутренних блоков на герметичность и выполнить их вакуумную
осушку будет невозможно.
Вот почему будут рассмотрены 2 способа исходного монтажа,
испытания на герметичность и вакуумной осушки.
