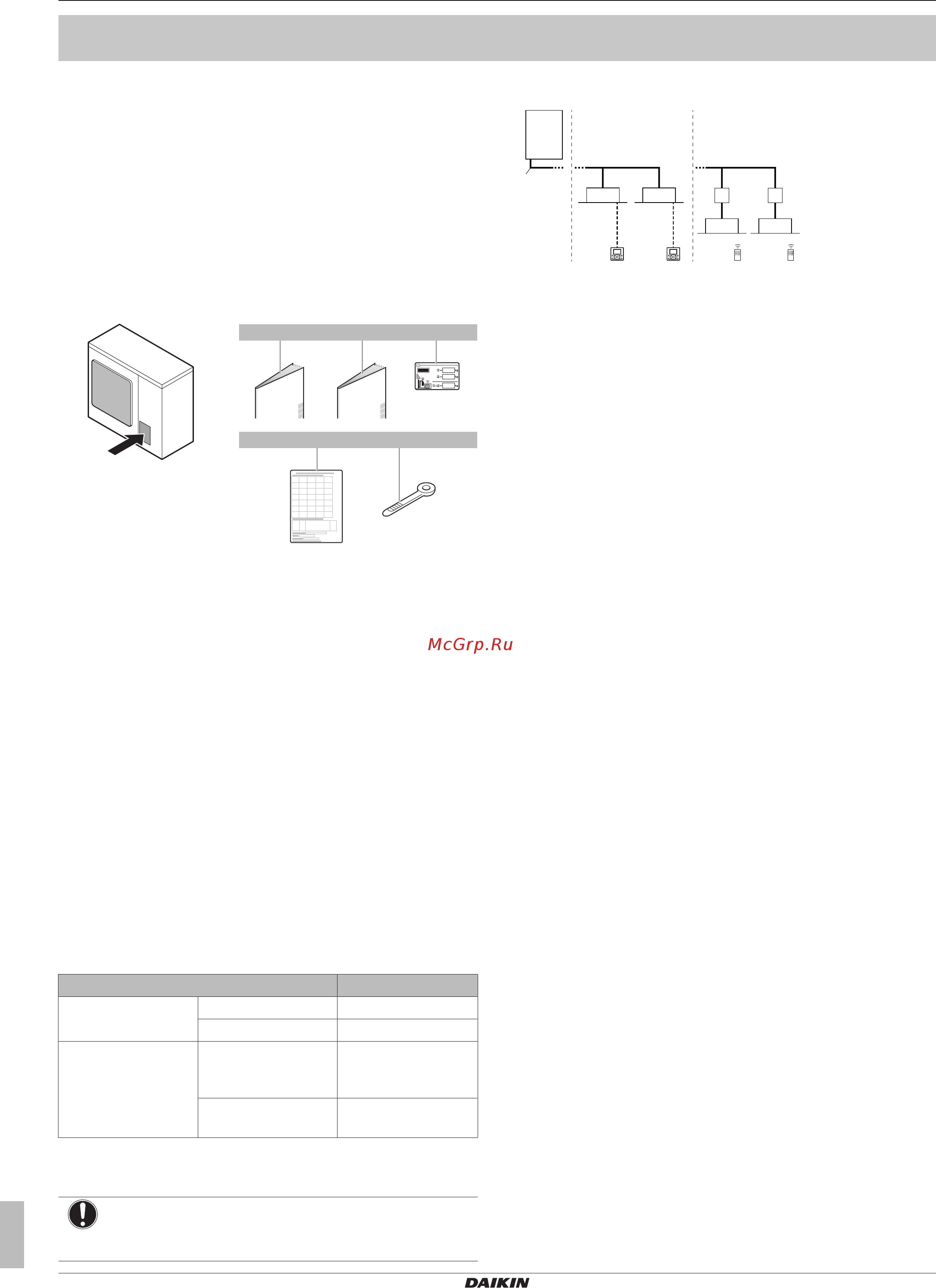

2 Для монтажника
Руководство по монтажу и эксплуатации
6
RXYSCQ4+5TMV1B
Система кондиционирования VRV IV-S
4P399985-1B – 2015.06
Для монтажника
2 Информация о блоке
2.1 Наружный блок
2.1.1 Как снять принадлежности с наружного
блока
1 Снимите сервисную крышку. См. "5.1.1 Чтобы открыть
наружный агрегат"на стр.9.
2 Снимите аксессуары.
a
1×
b
1×
c
1×
d e
1× 2×
a Общие правила техники безопасности
b Руководство по монтажу и эксплуатации наружного
блока
c Этикетка с информацией о фторированных газах,
способствующих парниковому эффекту
d Наклейка с информацией о монтаже
e Кабельная стяжка
3 Информация об агрегатах и
дополнительном
оборудовании
3.1 О наружном блоке
Настоящая инструкция посвящена монтажу системы VRV IV-S
на основе теплового насоса с инверторным регулированием
производительности.
Эти блоки, предназначенные для наружной установки,
используются как тепловые насосы с воздухо-воздушным
теплообменом.
Характеристики RXYSCQ4+5
Производительност
ь
Обогрев 14,2~16кВт
Охлаждение 12,1~14кВт
Расчетная наружная
температура
Обогрев –20~15,5°C по
влажному
термометру
Охлаждение –5~46°Cпо сухому
термометру
3.2 Компоновка системы
ПРИМЕЧАНИЕ
Монтаж системы не следует выполнять при
температуре ниже –15°C.
g
d d
c c
f
eb
a
g
f
e
a Наружный блок системы VRV IV-S на основе теплового
насоса
b Трубопровод хладагента
c Внутренний блок системы VRV с непосредственным
расширением (DX)
d Пользовательский интерфейс (выделенный в
зависимости от типа внутреннего блока)
e Блок BP [требуется для подключения наружных блоков
Residential Air (RA) или Sky Air (SA) с
непосредственным расширением (DX)]
f Внутренние блоки Residential Air (RA) с
непосредственным расширением (DX)
g Пользовательский интерфейс (беспроводной,
выделенный в зависимости от типа внутреннего блока)
4 Подготовка
4.1 Подготовка места установки
4.1.1 Требования к месту установки
наружного блока
Соблюдайте правила организации пространства. См. раздел
«Технические данные» и численные параметры на внутренней
стороне передней крышки.
