Sirman Sirio 1VV 120W Chrome [10/13] Иллюстрация 5 паспортная табличка с серийным номером

Иллюстрация 5. Паспортная табличка с серийным номером.

4.3. Принципиальная электросхема

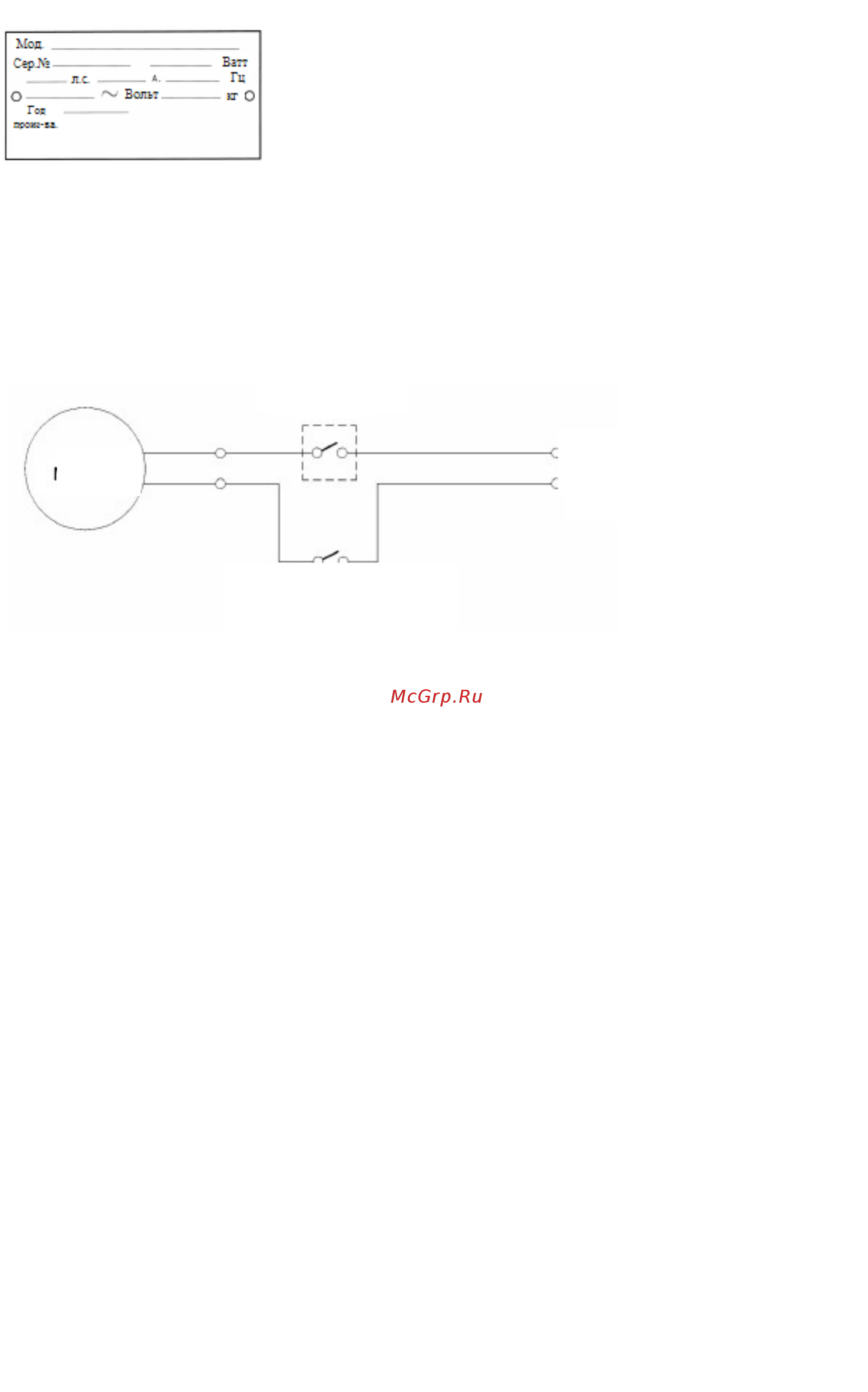

Иллюстрация 6. Схема однофазных электрических соединений на 230 В.

4.4. Регламентная проверка

Перед проверкой работоспособности шейкера убедитесь в надёжности крепления рабочей

колбы, после чего:

1) переместите клавишу выключателя в положение пуска «I», затем – в положение

остановки «0» (см. Илл. 7);

2) после установки рабочей колбы на место проверьте правильность вращения

венчиков, для чего последовательно переместите клавишу выключателя в

положение пуска «I» и затем – в положение остановки «0»;

3) для шейкера VV: проверьте правильность функционирования двигателя ручки

перемены скоростей;

4) убедитесь в остановке машины после снятия рабочей колбы.

Глава 5 – Эксплуатация шейкера

5.1 – Органы управления

Клавиша пуска находится в верхней части штанги. В модели VV ручка перемены

скоростей расположена с лицевой стороны головки (см. Илл. 7).

1. Клавишу выключателя можно фиксировать в двух положениях:

а) «I» - пуск;

b) «0» - стоп.

2. С помощью ручки перемены скоростей регулируется скорость вращения венчиков.

Выключатель

Двигате

ль

Источник питания

230 В, 50 Гц

Микровыключатель

рабочей колбы
