Uk-3
● ІНСТРУКЦІЇ З ЕКСПЛУАТАЦІЇ ●
• Перевірте полярність елементів живлення.
• Не застосовуйте марганцеві елементи живлення та елементи живлення, що протікають. Це може призвести до не-
справності пульта дистанційного керування.
• Не користуйтеся акумуляторними елементами живлення.
• Індикатор необхідності заміни елементів живлення починає світитися, коли рівень заряду елемента живлення знижу-
ється. Через 7 днів після того, як цей індикатор почав світитися, пульт дистанційного керування припиняє працювати.
• Замінюйте всі елементи живлення новими елементами того ж типу.
• Елементи живлення можна використовувати приблизно 1 рік. Проте елементи живлення, термін зберігання яких вийшов,
служитимуть менше.
• Обережно натисніть кнопку скидання RESET тонким предметом.
Якщо кнопку скидання RESET не буде натиснуто, пульт дистанційного керування може працювати неправильно.
Підготовка до експлуатації Вставте штепсель шнура живлення в мережеву розетку та (або) увімкніть вимикач.
• Обережно натисніть кнопку годинника CLOCK тонким
предметом.
Індикаторна
лампочка
роботи
Зона прийому
сигналів із пульта
дистанційного
керування
Перемикач
аварійної
експлуатації
С. 4
Горизонтальна
заслінка
Фільтр очищення повітря
(електростатичний протиалерген-
ний фільтр з ензимом)
Теплообмінник
Передня
панель
Зовнішній блок
Установлення елементів живлення в пульт дистанційного керування
Установка поточного часу

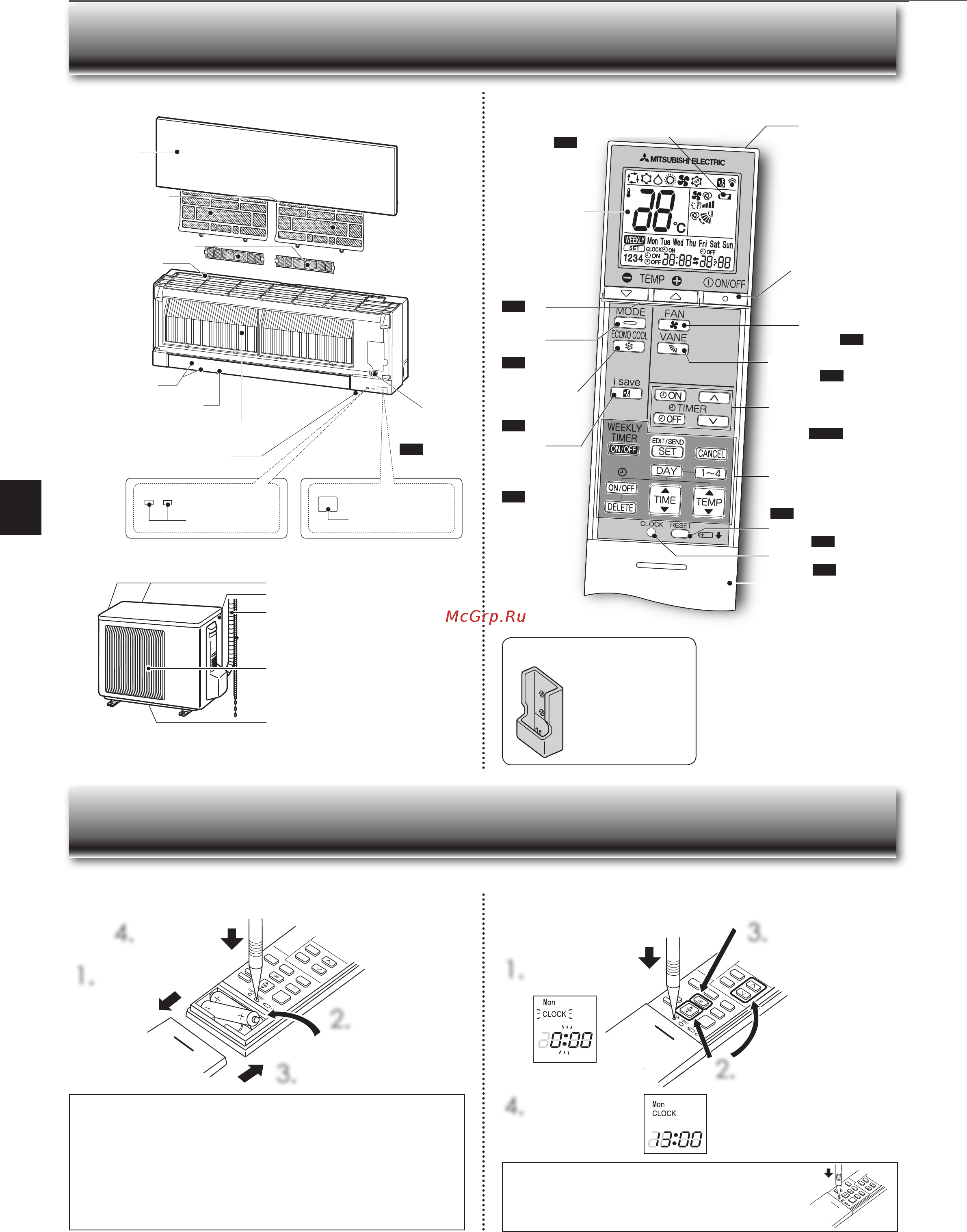

НАЗВИ ОКРЕМИХ ЧАСТИН ПРИЛАДУ
ПІДГОТОВКА ПРИЛАДУ ДО ЕКСПЛУАТАЦІЇ
Внутрішній блок Пульт дистанційного керування
1.
Зніміть передню
кришку.
3.
Установіть передню кришку.
4.
Натисніть
кнопку ски-
дання RESET.
Повітрозабірні отвори (ззаду та збоку)
Охолоджувальні труби
Дренажний шланг
Повітровипускний отвір
Вихідний дренажний отвір
Вигляд зовнішніх блоків може відрізнятися.
1.
Натисніть кнопку
годинника CLOCK.
4.
Ще раз натисніть
кнопку годинника
CLOCK.
2.
Щоб налаштувати час, натис-
ніть кнопку TIME або кнопку
TIMER.
Кожне натискання збільшує/
зменшує час на 1 хвилину
(10 хвилин, якщо натискати й
утримувати довше).
3.
Щоб встановити
день, натисніть
кнопку DAY.
Тримач пульта дистанційного керування
Зона випроміню-
вання сигналу
Радіус дії сигналу:
прибл. 6 м
Під час отримання
сигналу внутрішній
блок подає звуковий
сигнал.
Зона робочого
дисплея
Кнопка ON/OFF
(робота/зупинка)
Кнопки
регулювання
температури
С. 4
Кнопка
вибору
режиму
С. 4
Кнопка енергоз-
береження під
час охолодження
ECONO COOL
С. 6
Кнопка керування
швидкістю венти-
лятора С. 5
Кнопка управління заслін-
кою VANE
С. 5
Кнопки налаштування
часу і таймера TIME,
TIMER
С. 3, 6
Збільшення часу
Зменшення часу
Кнопка годинника
CLOCK
С. 3
Кнопка скидання
RESET
С. 3
Кришка
Щоб відкрити пульт дистанцій-
ного керування, зсуньте кришку
вниз. Щоб отримати доступ
до кнопок тижневого таймера,
зсуньте кришку ще далі.
• Установіть тримач пульта
дистанційного керу-
вання в місці, сигнал з
якого сприйматиметься
внутрішнім блоком.
• Якщо пульт дистанційно-
го керування не викорис-
товується, помістіть його
в цей тримач.
Користуйтеся тільки пультом дистанційного керу-
вання, що постачається в комплекті з приладом.
Не використовуйте інші пульти дистанційного
керування.
Якщо два або більше внутрішніх блоків уста-
новлено близько один до одного, то один із вну-
трішніх блоків може помилково прийняти сигнал
пульта дистанційного керування, спрямованого
на інший блок.
Кнопка
режиму
збереження
i-save
С. 6
Кнопки налаштування
тижневого таймера
WEEKLY TIMER
С. 7
Повітровипускний отвір
2.
Спочатку встановіть
негативний полюс
лужних елементів
живлення AAA.
Заводська табличка *1
Заводська табличка *1
*1 Рік та місяць виготовлення вказано на заводській табличці.
Повітряний фільтр
(фільтр Nano platinum)
Повітрозабірний
отвір
Індикатор необхідності заміни елементів
живлення
С. 3
JG79A925H01_uk.indd 3 7/1/2014 3:11:01 PM
