Приложение 1

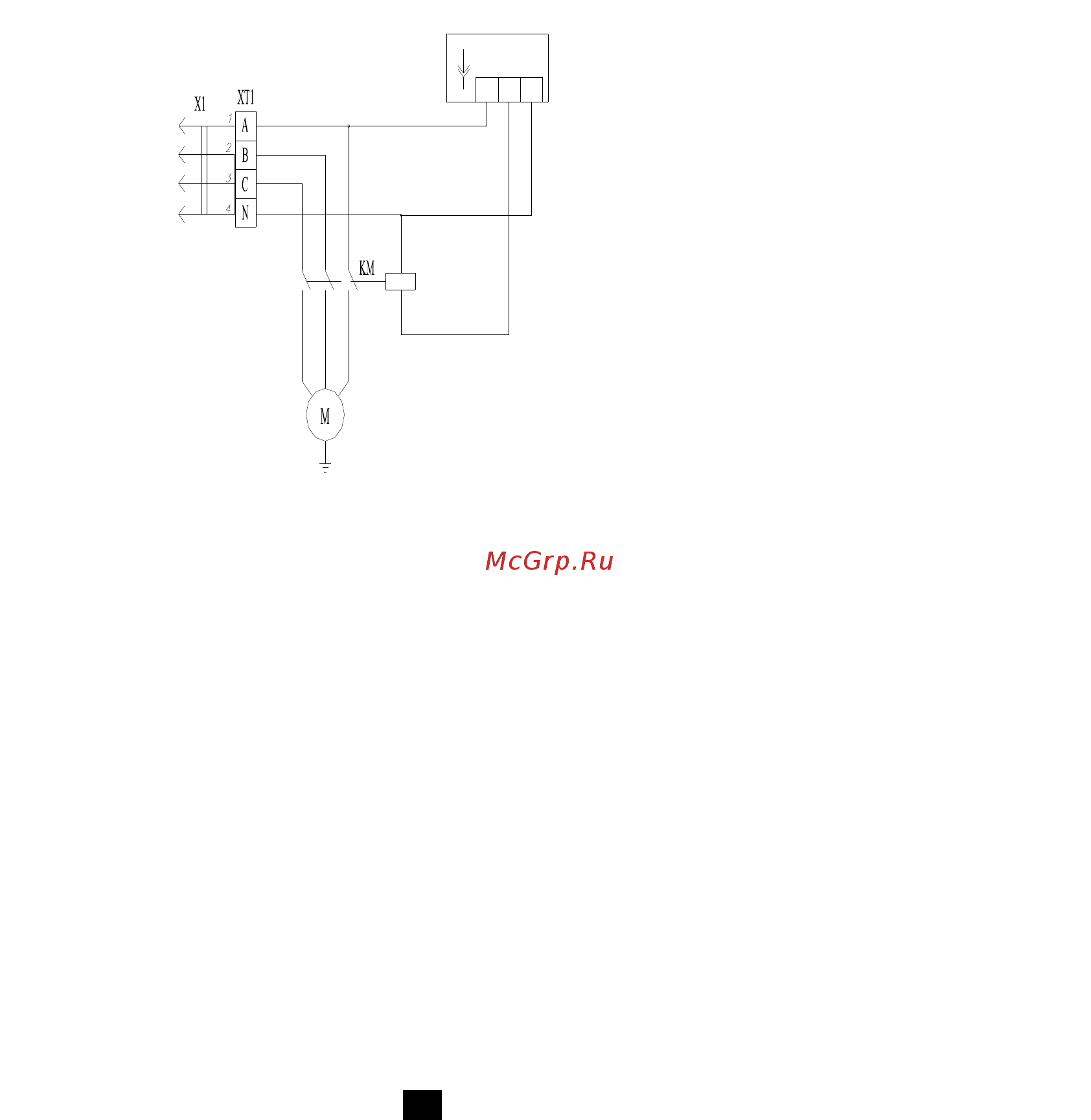

Схема электрическая принципиальная

Подключение картофелечистки производится от трехфаз-

ной сети с нулевой точкой и с заземлением.

SA1

Х1 –вилка +розетка ВШ/РШ 30-0-16А;

М –электродвигатель: АИР 71А4 IM IM1081 0,55кВт 1500об/мин

-МОК-300А; АИР 63В4 IM1081 0,37кВт 1500об/мин -МОК-150А

SА1 –выключатель MD 036/L/G/В01/T6

КМ –контактор КМИ -10910 9А 230В;

ХТ1 –клеммная колодка на 4 клеммы.

МОК.01.000.000РЭ изм. 03
