2.Устройство картофелечистки

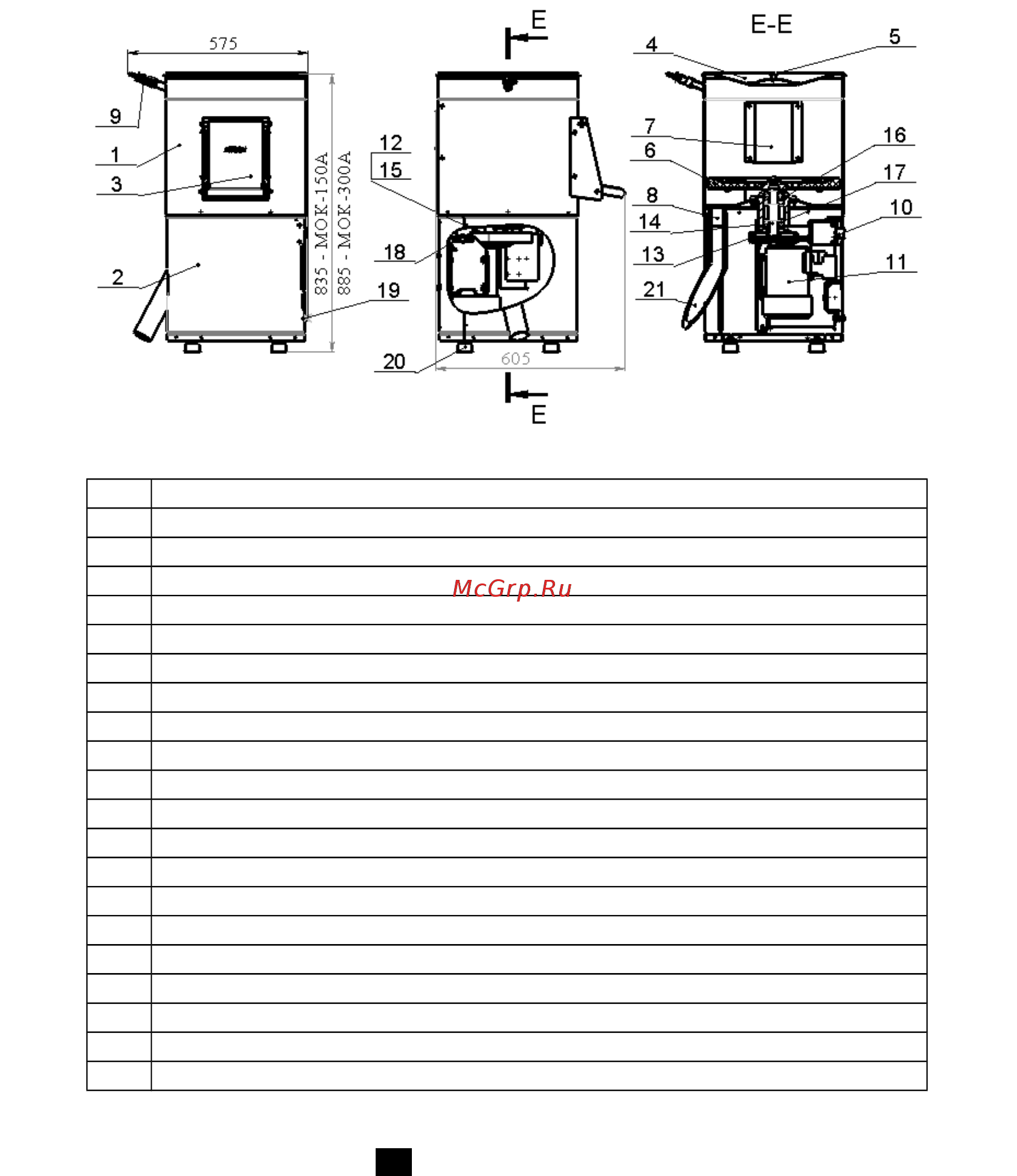

2.1. Общий вид картофелечистки (рис. 1)

Рис.1

1 Рабочий цилиндр

2 Опорный цилиндр

3 Дверца

4 Воронка загрузочная

5 Крышка

6 Абразивный диск

7 Абразивный сегмент

8 Трубка слива воды

9 Штуцер подачи воды с водопроводным краном

10 Выключатель

11 Электродвигатель

12 Шкив ведущий

13 Шкив ведомый

14 Вал

15 Поликлиновой ремень 12К -550 ТУ 38 015 763-89

16 Манжета армированная I.2-30х52-1 ГОСТ 8752-79 (2шт.)

17 Подшипники 180206 ГОСТ 8882-75 (2шт.)

18 Болт натяжения поликлинового ремня

19 Болт заземления

20 Регулируемые опоры (4шт.)

21 Шланг слива

МОК.01.000.000РЭ изм. 03
