ATESY АПК-10-1/1-И РУБИКОН [5/24] Рис 2 панель управления
![ATESY АПК-10-1/1-И РУБИКОН [5/24] Рис 2 панель управления](/views2/1331045/page5/bg5.png)

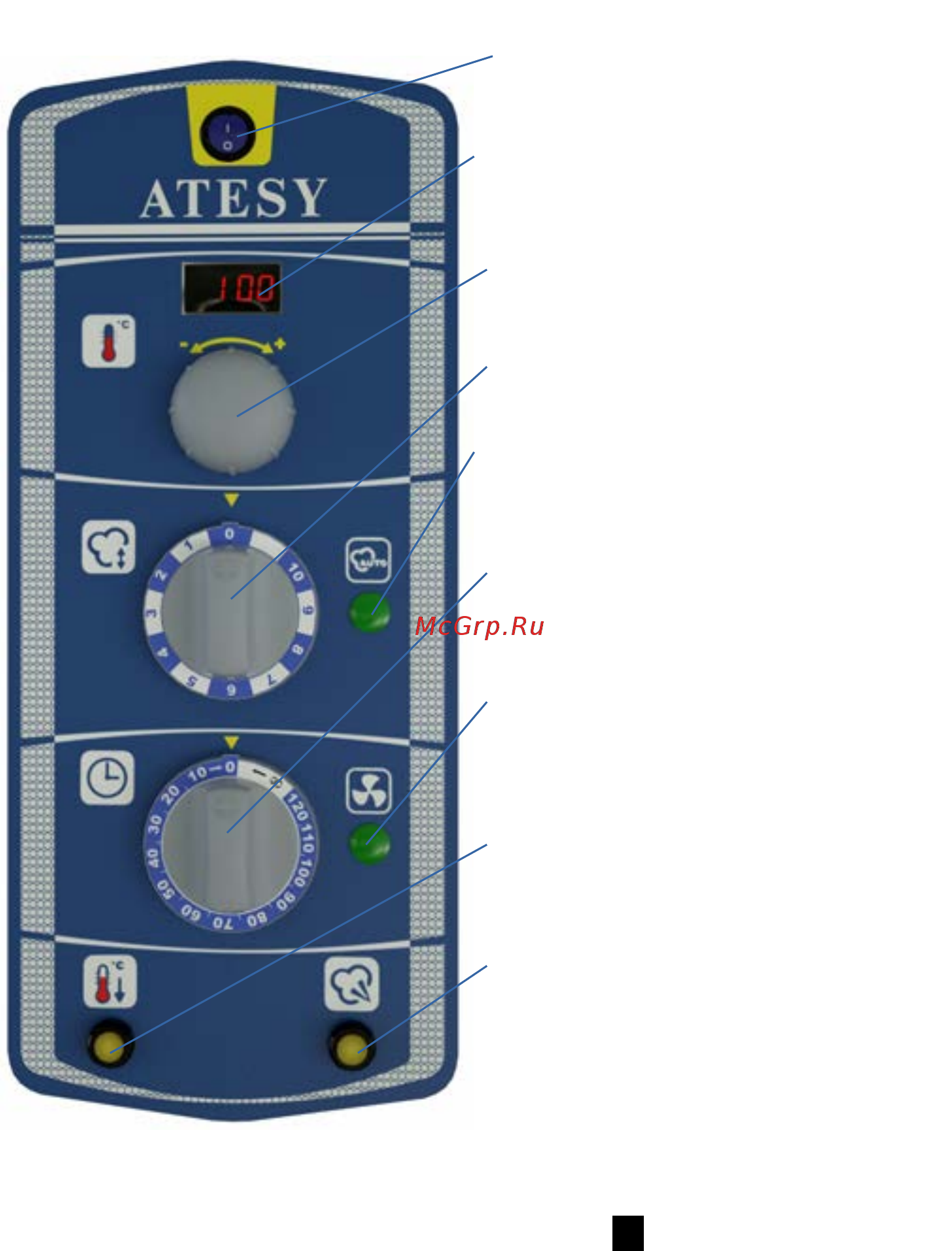

В состав системы управления входят контроллер (15), контакторы
(16), клапан (19), ТЭН (12) и панель управления (8), на которой рас-
положены основные элементы переключения режимов (Рис.2)
Переключатель с подсветкой
Индикатор заданной и текущей темпера-
туры
Ручка установки температуры
Ручка установки влажности
Лампа «Автоматический впрыск»
Ручка установки времени и включения
режима «Работа»
Лампа «Работа»
Кнопка «Охлаждение камеры»
Кнопка «Ручной впрыск»
Рис. 2 Панель управления
5
ПКМ.10.000.000РЭ изм. 01
