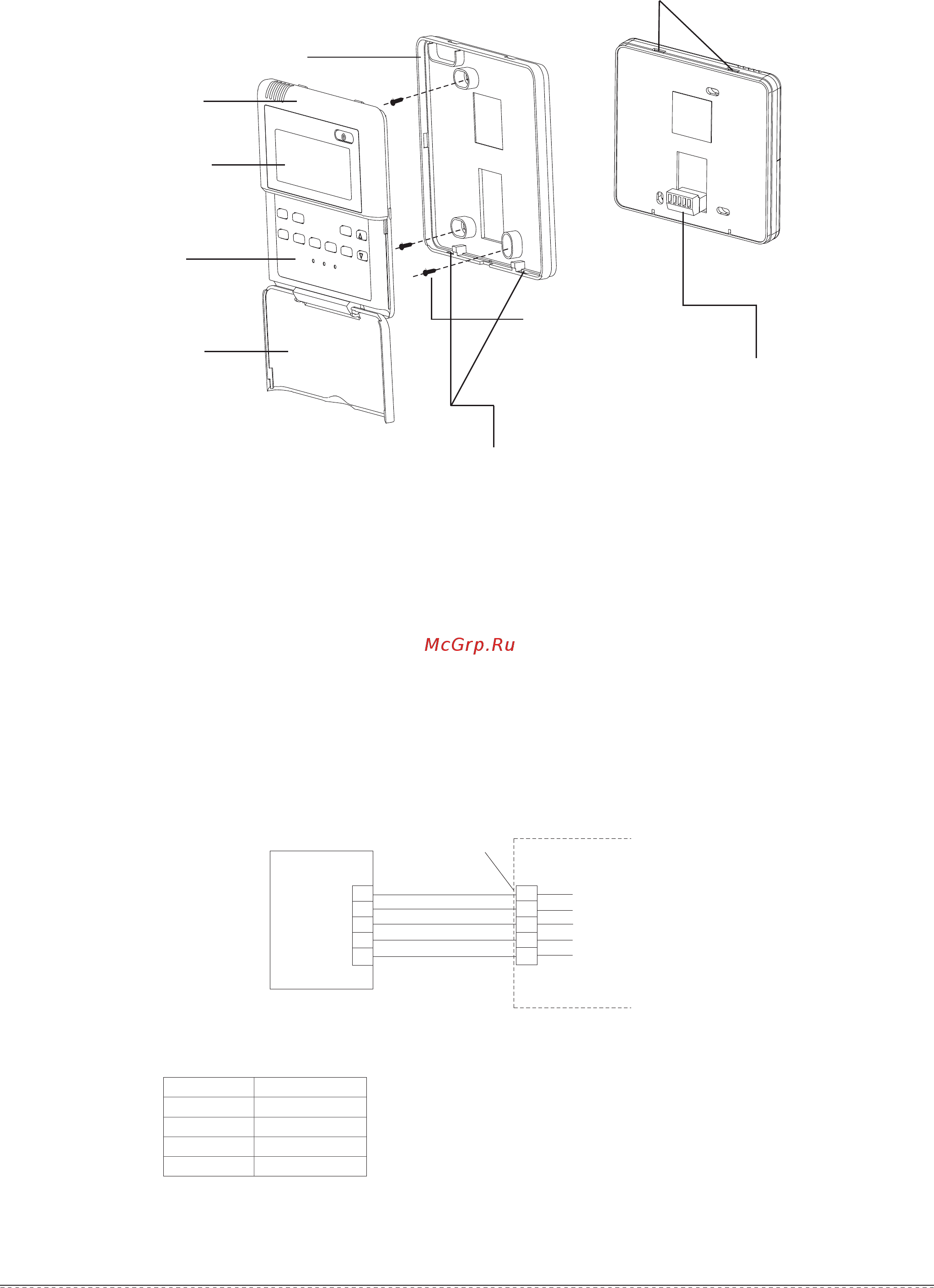

Подключение проводного пульта управления Пазы Примечание Не заворачивайте винты слишком туго иначе крышка может продавиться или сломаться ЖК дисплей При установке крышки пульта ДУ будьте внимательны чтобы не перекусить провода Установка на стену Перед установкой пульта ДУ выполните скрытую проводку 3 жильного кабеля в точку соот ветствующую середине верхней кромки пульта ДУ Информацию о подключении проводов смотрите на схеме подключения Не забудьте оставить достаточно длинный конец кабеля для обслуживания пульта ДУ Подключение проводов проводного пульта Внутренний блок Цвета проводов при подключении кабеля для проводного пульта управления Клемма А Коричневый Клемма В Красный Клемма С Желтый Клемма 0 Черный Клемма Е Белый Данные цвета проводов соответствуют стандартному кабелю подключения Инструкция по монтажу 18
