Liebherr CNP 4358 [14/32] Greep omzetten

Afdekking eraf halen en op de andere kant aanbrengen.

Fig. 29 (1)

Lagerbus op de andere kant aanbrengen en eventueel met

behulp van een schroevendraaier vastschroeven. Met

schroef 2 onder in het midden beginnen.

Fig. 29 (2)

Schroef 3 en 4 vastschroeven.

Fig. 29 (3, 4)

Deurophanging 180° draaien. Aan de andere kant van de

lagerbus met schroevendraaier T25 vastschroeven.

Fig. 29 (5)

Lagerbus volledig aanbrengen. Let op dat de vergrendelnok

naar achter wijst.

Fig. 29 (6)

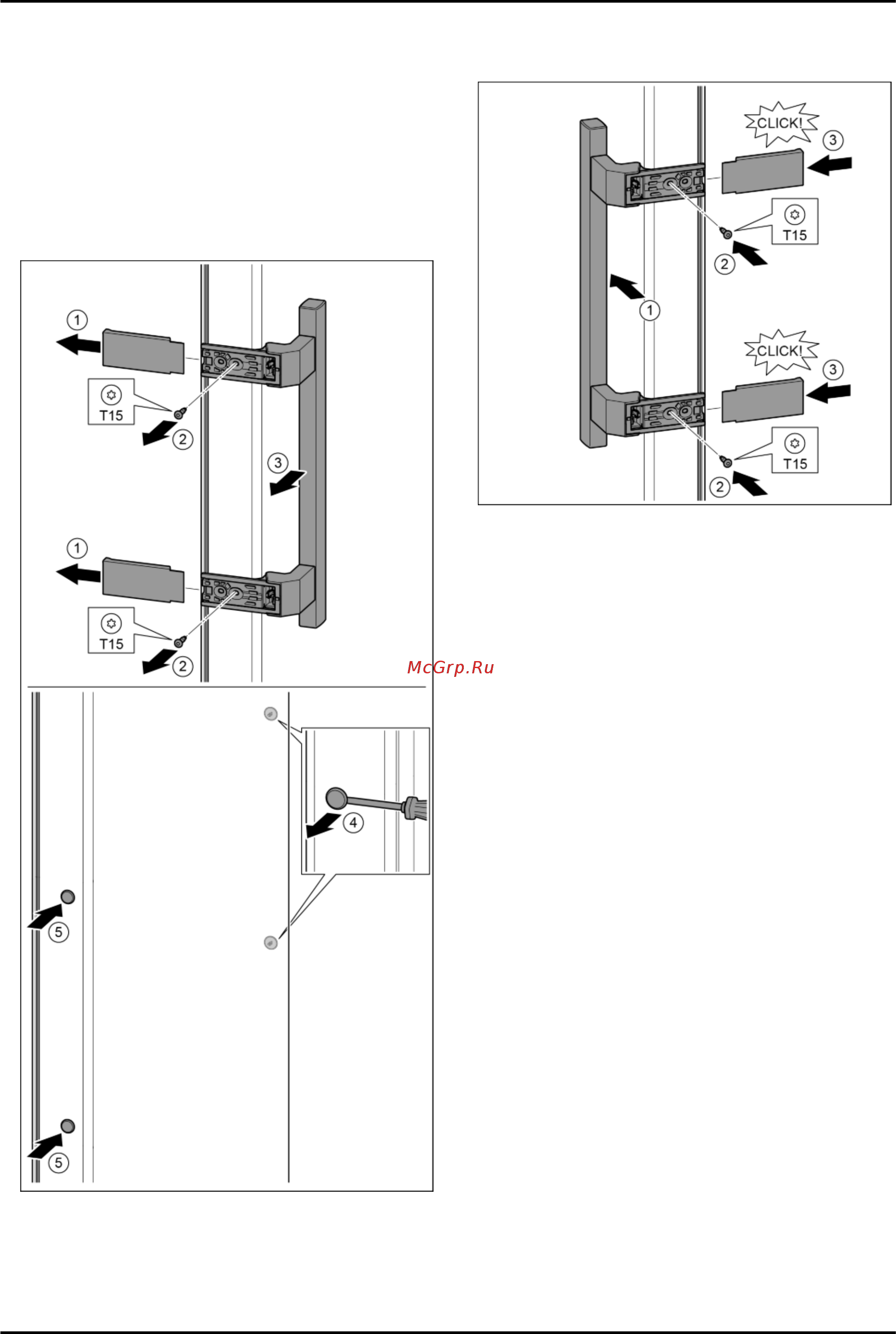

4.3.9 Greep omzetten

Fig. 30

Afdekking eraf trekken.

Fig. 30 (1)

Schroeven met schroevendraaier T15 eruit draaien.

Fig. 30 (2)

Greep eraf halen.

Fig. 30 (3)

Zijdelingse stop voorzichtig met een sleufschroevendraaier

optillen en eruit trekken.

Fig. 30 (4)

Stop op de andere kant weer aanbrengen.

Fig. 30 (5)

Fig. 31

Greep op de tegenzijde aanbrengen.

Fig. 31 (1)

De schroefgaten moeten precies boven elkaar liggen.

Schroeven met schroevendraaier T15 vastschroeven.

Fig. 31 (2)

Afdekkingen zijdelings aanbrengen en erop schuiven.

Fig. 31 (3)

Let op het correct vastklikken.

In gebruik nemen

14 * afhankelijk van model en uitvoering
