Liebherr CNP 4358 [15/32] Onderste deur monteren

4.3.10 Onderste deur monteren

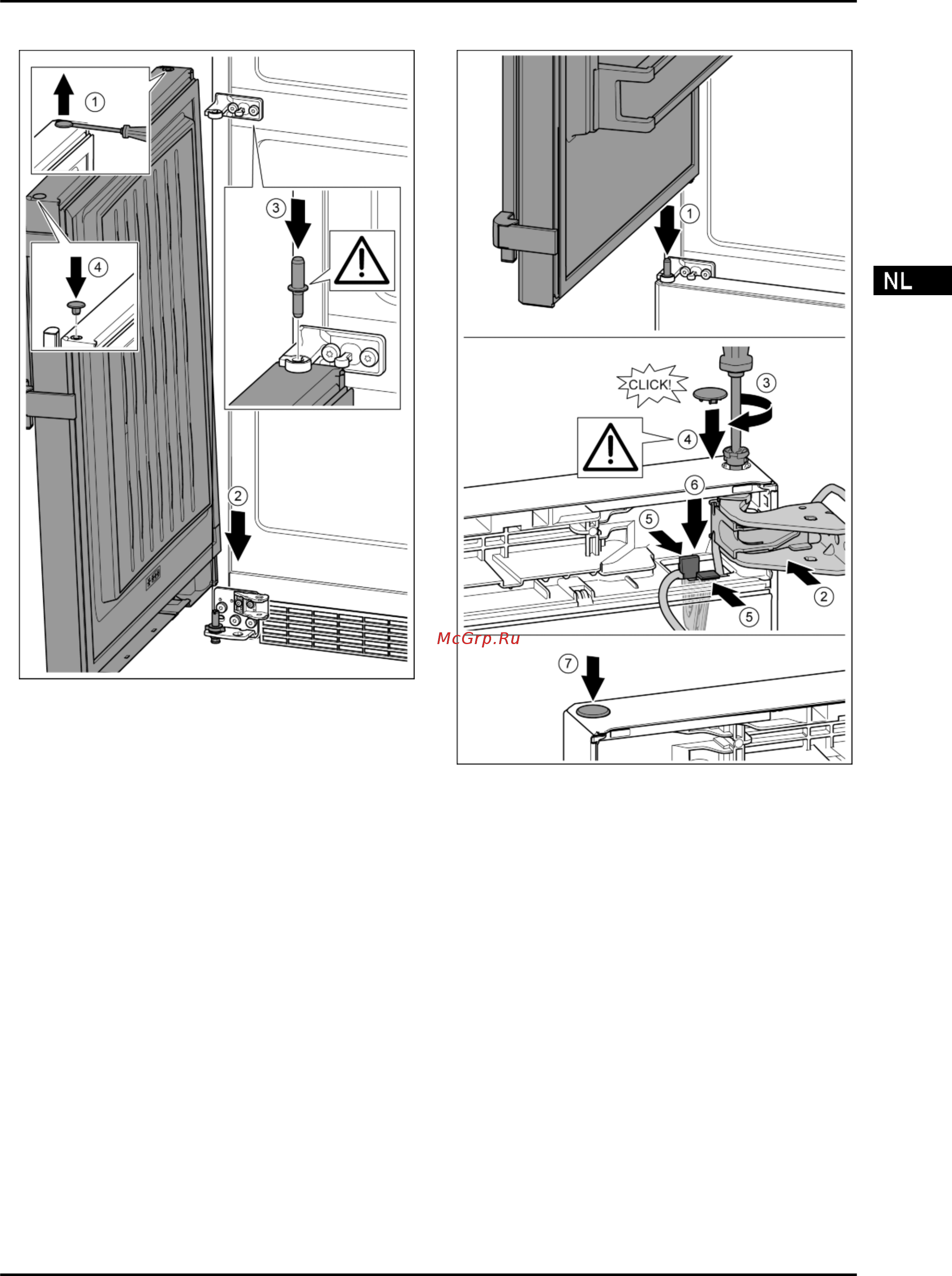

Fig. 32

Stop voorzichtig met een sleufschroevendraaier optillen en

eruit trekken.

Fig. 32 (1)

Deur van boven op de onderste lagerbout plaatsen.

Fig. 32 (2)

Het midden van de lagerbout door het midden van de

lagerbus in de onderste deur aanbrengen. Let op dat de

vergrendelnok naar achter wijst.

Fig. 32 (3)

Stop op de andere deurzijde weer aanbrengen.

Fig. 32 (4)

4.3.11 Bovenste deur monteren

Fig. 33

Bovenste deur op de middelste lagerbout plaatsen.

Fig. 33 (1)

Deur boven uitlijnen op de opening in de lagerbus.

Fig. 33 (2)

Bouten aanbrengen en met schroevendraaier T15 vast-

schroeven.

Fig. 33 (3)

Veiligheidsafdekking voor de veiligheid van de deur

monteren: Veiligheidsafdekking aanbrengen en controleren

of deze op de deur rust. Anders bout volledig aanbrengen.

Fig. 33 (4)

Houder met de hieraan bevestigde kabel in de opening

aanbrengen. Hierbij moet de las met de langere opening

naar voren wijzen.

Fig. 33 (5)

Houder naar onder drukken tot de las vastklikt.

Fig. 33 (6)

Stop aanbrengen.

Fig. 33 (7)

In gebruik nemen

* afhankelijk van model en uitvoering 15
