Liebherr ECBN 6256 Инструкция по установке онлайн [10/11] 278123

рис

. G

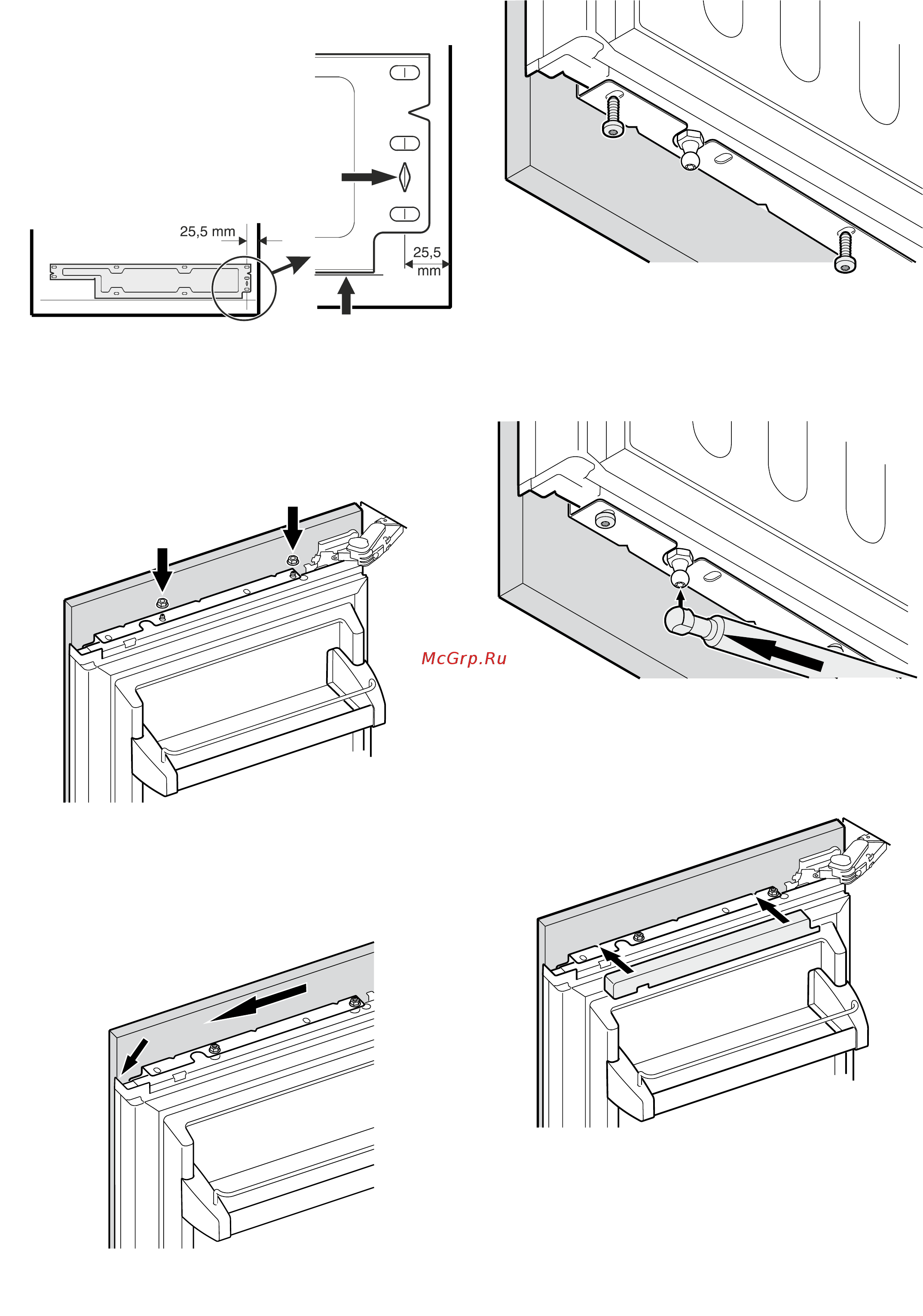

7. Снимите нижний крепежный уголок с двери холодильной

камеры. Выровняйте крепежный уголок по линиям на

панели холодильной камеры (рис. G).

Крепежный уголок прикрутите с помощью мин. 6 винтов

4 х 16 мм.

рис

. H

8. Откройте дверь холодильной камеры и навесьте панель

холодильной камеры на верхние юстировочные болты

(рис. H).

9. Накрутите крепежные гайки на юстировочные болты и

слабо затяните их (рис. H).

10. Панель сдвигайте влево, до полного упора панели в шину

(рис. I).

11. Затяните крепежные гайки.

рис

. I

рис

. K

12. Панель холодильной камеры прикрутите теми же винтами,

с помощью которых был прикручен крепежный уголок

(рис. K).

13. Амортизатор плавного закрывания потяните вниз и

оденьте его на шаровой штифт (рис. L).

рис

. L

14. Наденьте крышку (рис. M).

рис

. M
