Liebherr ECBN 6256 [9/11] Монтаж панели холодильной камеры

Монтаж панели холодильной камеры

Описание дано для одной панели. Для обеих панелей -процесс

идентичен.

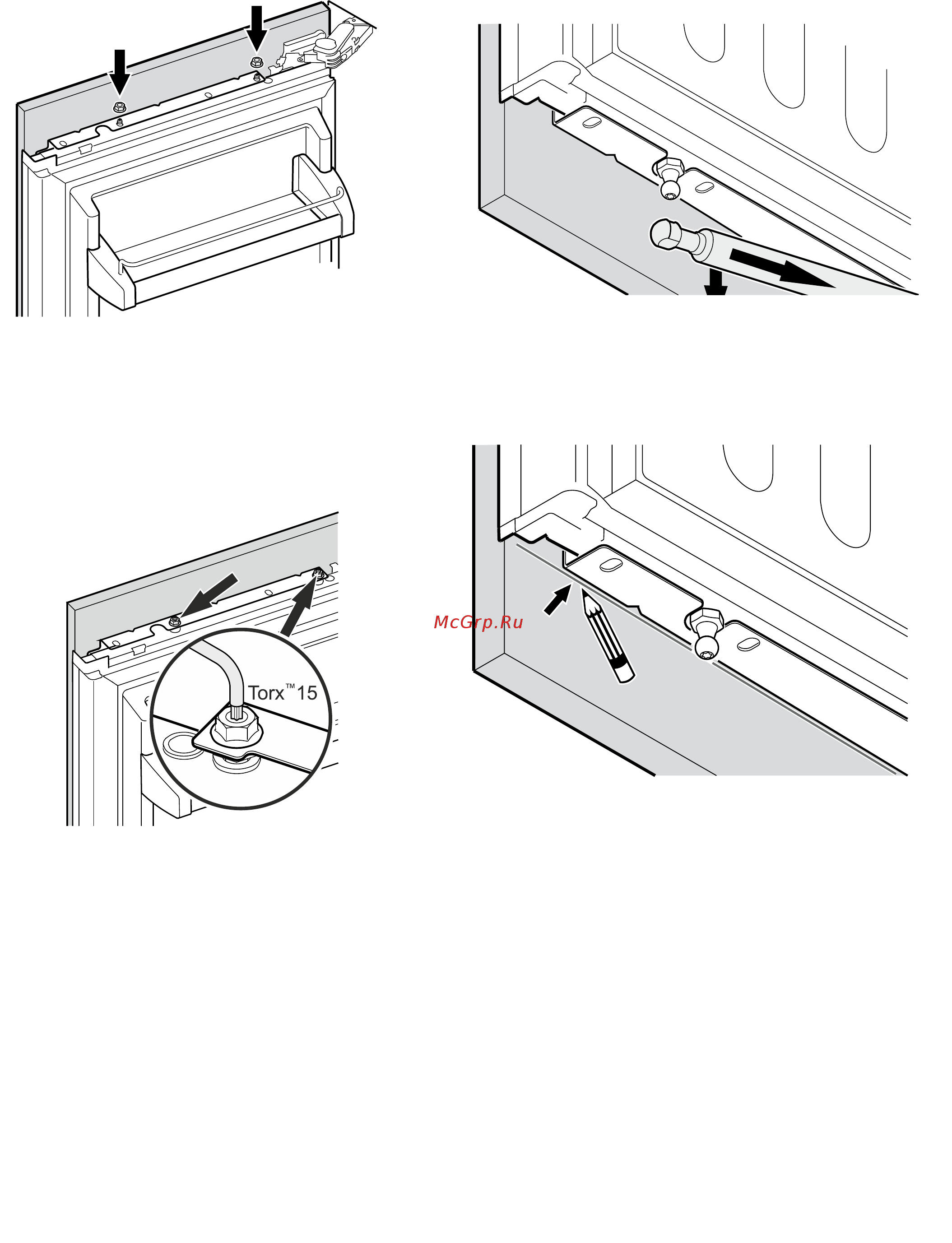

рис. B

рис. C

1. Откройте дверь холодильной камеры и навесьте панель

холодильной камеры на верхние юстировочные болты

(рис. B).

2. Накрутите крепежные гайки на юстировочные болты и

слабо затяните их (рис. B).

3. Закройте дверь холодильной камеры и проверьте высоту

панели.

4. При необходимости отрегулируйте высоту панели. От-

пустите крепежные гайки и отрегулируйте с помощью

юстировочных болтов (рис. C).

Для крепления панели холодильной камеры на нижней части

необходимо снять амортизатор плавного закрывания.

5. Крепко держа амортизатор плавного закрывания, потяните

его вниз (рис. D).

Амортизатор плавного закрывания в вытянутом состоянии

втягивается!

рис. D

6. Отметьте карандашом на панели положение нижнего

края крепежного уголка (рис. E). Снимите панель с двери

холодильной камеры.

рис. E
