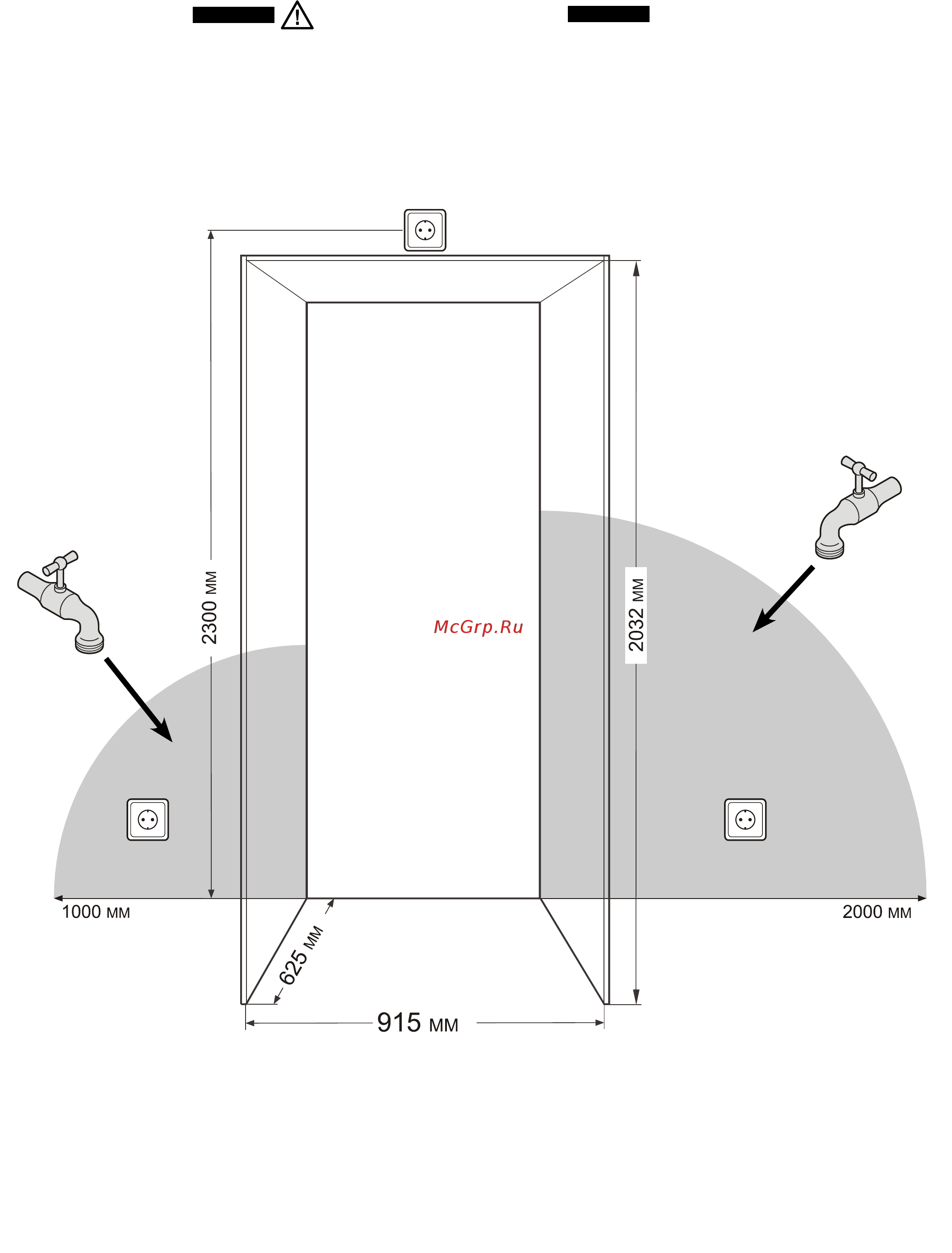

Установочные размеры
Ледогенератор встроен в морозильную камеру двухкамерного
холодильника с морозильной камерой. Для работы он должен
быть подключен к стационарному водопроводу.
Положение запорного клапана для воды должно находиться
внутри отмеченных серым зон.
Розетку можно расположить в пределах отмеченных серым
цветом зон или над установочной нишей.
ПРЕДУПРЕЖДЕНИЕ!
Запорный клапан для воды не должен находиться
непосредственно над розеткой!
Расстояние между запорным клапаном для воды и
розеткой должно соответствовать предписаниям
страны, в которой используется прибор!
