130

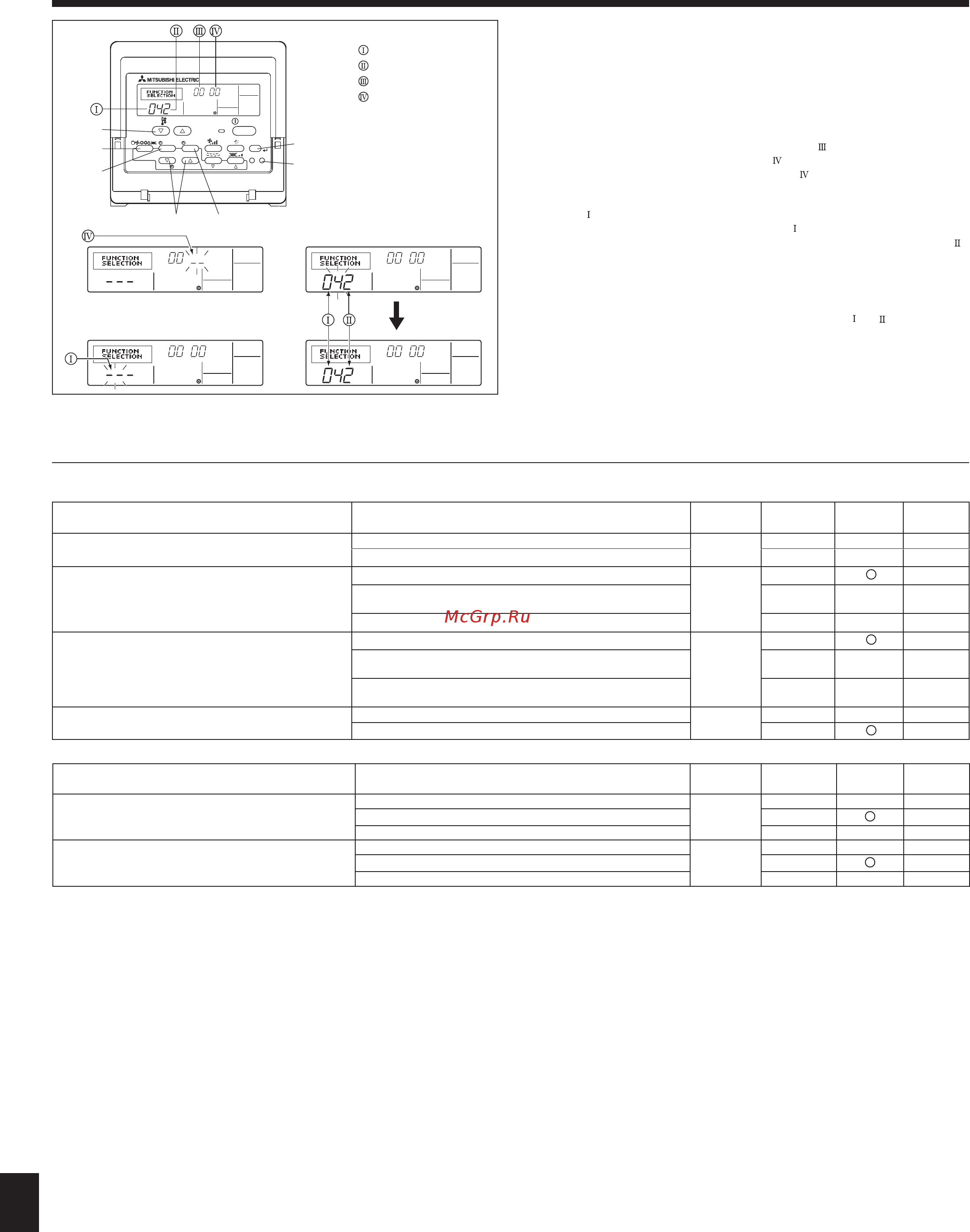

Fig. 6-2
6. Электрические работы
PAR-21MAA
ON/OFF
FILTER
CHECK
OPERATION
CLEAR
TEST
TEMP.
MENU
BACK DAY
MONITOR/SET
CLOCK
ON/OFF
A
B
DC
G
E
F
Номер режима
Номер установки
Адрес хладагента
Номер прибора
6.2. Установки функций
6.2.1. Функциональная настройка прибора (Fig. 6-2)
Изменение установки напряжения питания
• Обязательно измените установку напряжения питания в зависимости от напряжения
в используемой сети.
1 Перейдите в режим установки функций.
Выключите пульт дистанционного управления.
Одновременно нажмите кнопки A и B и удерживайте их в нажатом состоянии
не менее 2 секунд. Начнет мигать индикация FUNCTION.
2 С помощью кнопки C установите адрес хладагента (
) на 00.
3 Нажмите D, и на дисплее номера прибора (
) замигает индикация [--].
4 С помощью кнопки C настройте номер прибора (
) на 00.
5 Нажмите кнопку E MODE (РЕЖИМ) для того, чтобы присвоить значение адреса
хладагента/номера прибора. В течение нескольких секунд на дисплее номера
режима (
) замигает индикация [--].
6 Нажатием кнопок F установите номер режима (
) на 04.
7
Нажмите кнопку G, и на дисплее замигает текущая настройка номера установки ( ).
С помощью кнопки F переключите номер установки в соответствии с напряжением
в используемой сети электропитания.
Напряжение в сети электропитания
240 В : номер установки = 1
220 В, 230 В : номер установки = 2
8 Нажмите кнопку MODE E, и режим и номер установки (
) и ( ) переключатся
в состояние постоянного отображения на дисплее, что позволит подтвердить
содержание настройки.
9 Одновременно нажмите кнопку A FILTER (ФИЛЬТР) и кнопку B TEST RUN
(ПРОБНЫЙ ПРОГОН) и удерживайте их в течение приблизительно двух секунд.
Через несколько секунд исчезнет индикация выбора функций, и на дисплее
загорится индикация OFF (ВЫКЛ.) кондиционера воздуха.
6.2.2. Функциональная настройка на пульте дистанционного
управления
См. руководство по эксплуатации внутреннего прибора.
Выберите номера прибора от 01 до 03 или все приборы (AL [проводной пульт дистанционного управления]/07 [беспроводной пульт дистанционного управления])
Режим Установки
Номер
режима
Номер
установки
Первоначаль-
ная настройка
Установка
Знак фильтра 100 часов
07
1
2500 часов
2
Нет индикатора знака фильтра 3
Скорость вентилятора Бесшумный
08
1
Стандартный
2
–
3–
*1 При возобновлении подачи электропитания кондиционер запустится через 4 минуты.
*2 Первоначальная настройка устройства автоматического включения после сбоя электропитания зависит от схемы подсоединения внешнего прибора.
Таблица функций
Выберите номер прибора 00
Режим
Установки
Номер
режима
Номер
установки
Первоначаль-
ная настройка
Установка
Автоматическое восстановление после сбоя питания Отсутствует
01
1*2
Имеется *1
2*2
Определение температуры в помещении
Средняя величина при работе внутреннего прибора
02
1
Устанавливается с пульта дистанционного управления
внутреннего прибора
2
Внутренний датчик пульта дистанционного управления
3–
Подсоединяемость LOSSNAY
Не поддерживается
03
1
Поддерживается (внутренний прибор не оборудован
механизмом всасывания наружного воздуха)
2
Поддерживается (внутренний прибор оборудован механизмом
всасывания наружного воздуха)
3
Напряжение в сети электропитания 240 B
04
1
220 B, 230 B
2
