7. Подключение датчиков температуры и внешнего оборудования.

Для подключения датчиков температуры, сигналов с аварийных датчиков,

внешних управляющих сигналов и циркуляционного насоса предназначена

специальная колодка (см. рис.3).

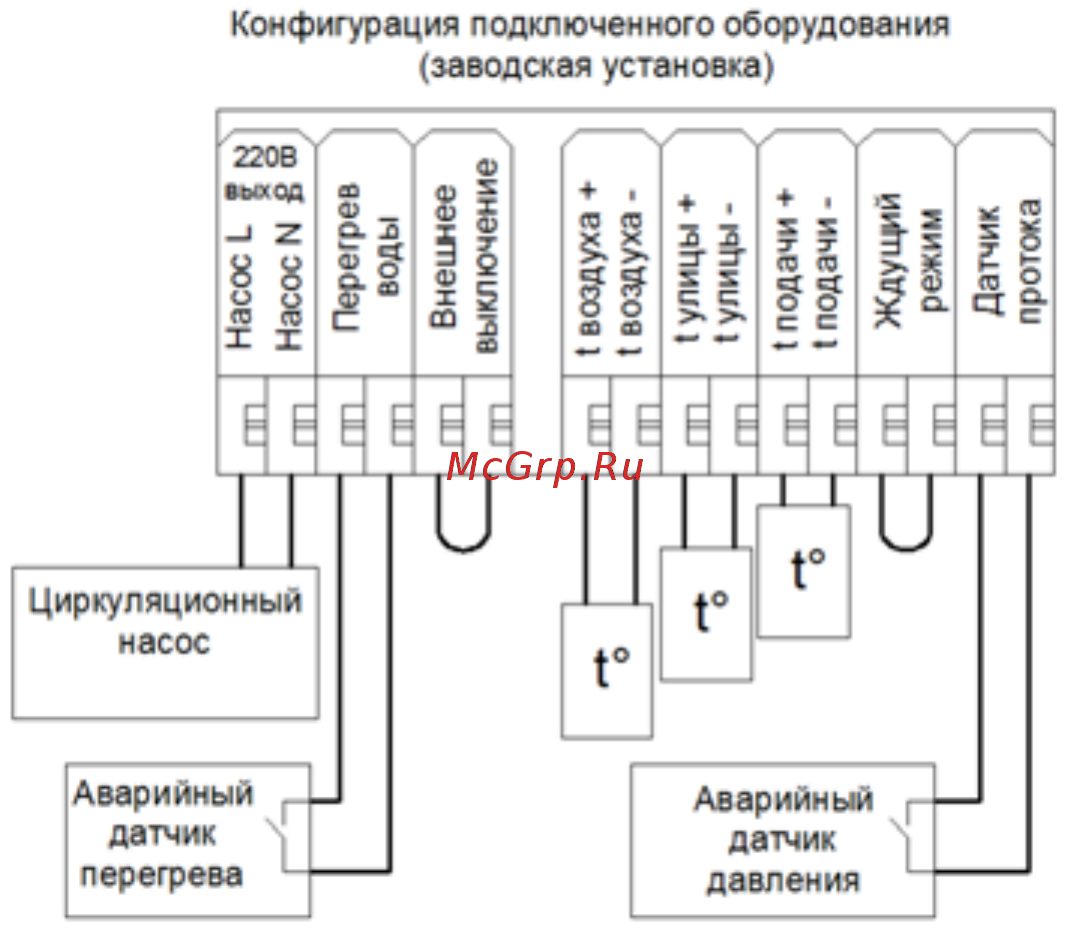

Рисунок 3. Колодка подключения внешнего оборудования

Насос L и Насос N.

Циркуляционный насос установлен на входной магистрали водонагревателя и

подключается к клеммам Насос L и Насос N. Включение насоса производит

контроллер через твердотельное реле. В цепи питания насоса установлен

«Предохранитель насоса» на 3А. Если предохранитель перегорает в случае аварии,

то работа водонагревателя прекращается, и пользователь должен самостоятельно

заменить предохранитель после устранения неисправности.

Перегрев воды.

На выходе теплоносителя установлен аварийный датчик-реле температуры.

Данный датчик имеет нормально замкнутый контакт, который разрывается при

достижении температуры порогового значения в 85°. Этот датчик является

аварийным и служит для дополнительной защиты от перегрева или закипания

теплоносителя. Внимание! Если данный датчик не установлен (или не установлена

перемычка вместо него) то нагрев теплоносителя не происходит!

Внешнее отключение
