SAVITR Lux Plus 15 [13/26] Программирование контроллера

Датчик протока.

Если в системе отопления отсутствует теплоноситель (нет протока), то при

включении нагревательных тэнов может произойти их перегрев и выход из строя.

Поэтому важно установить обратную связь по наличию теплоносителя в колбе

водонагревателя. С этой целью в конструкции «Lux Plus» предусмотрен датчик-реле

(прессостат) давления, контакты которого замыкаются при давлении больше 1,0 бар.

Автономная система отопления должна находиться под давлением более 1бар. В

случае если произошла утечка теплоносителя, давление падает ниже порогового 1,0

бар – контакты прессостата размыкаются и нагрев останавливается.

ВНИМАНИЕ! Если клеммы «Датчик протока» разомкнуты, то нагрева

теплоносителя не происходит. В случае неисправности датчика давления допускается

на время его замены замкнуть клеммы перемычкой.

Также к клеммам «Датчик протока»

может быть в некоторых случаях подключен

датчик протока, который также сигнализирует

об утечке теплоносителя.

8. Программирование контроллера

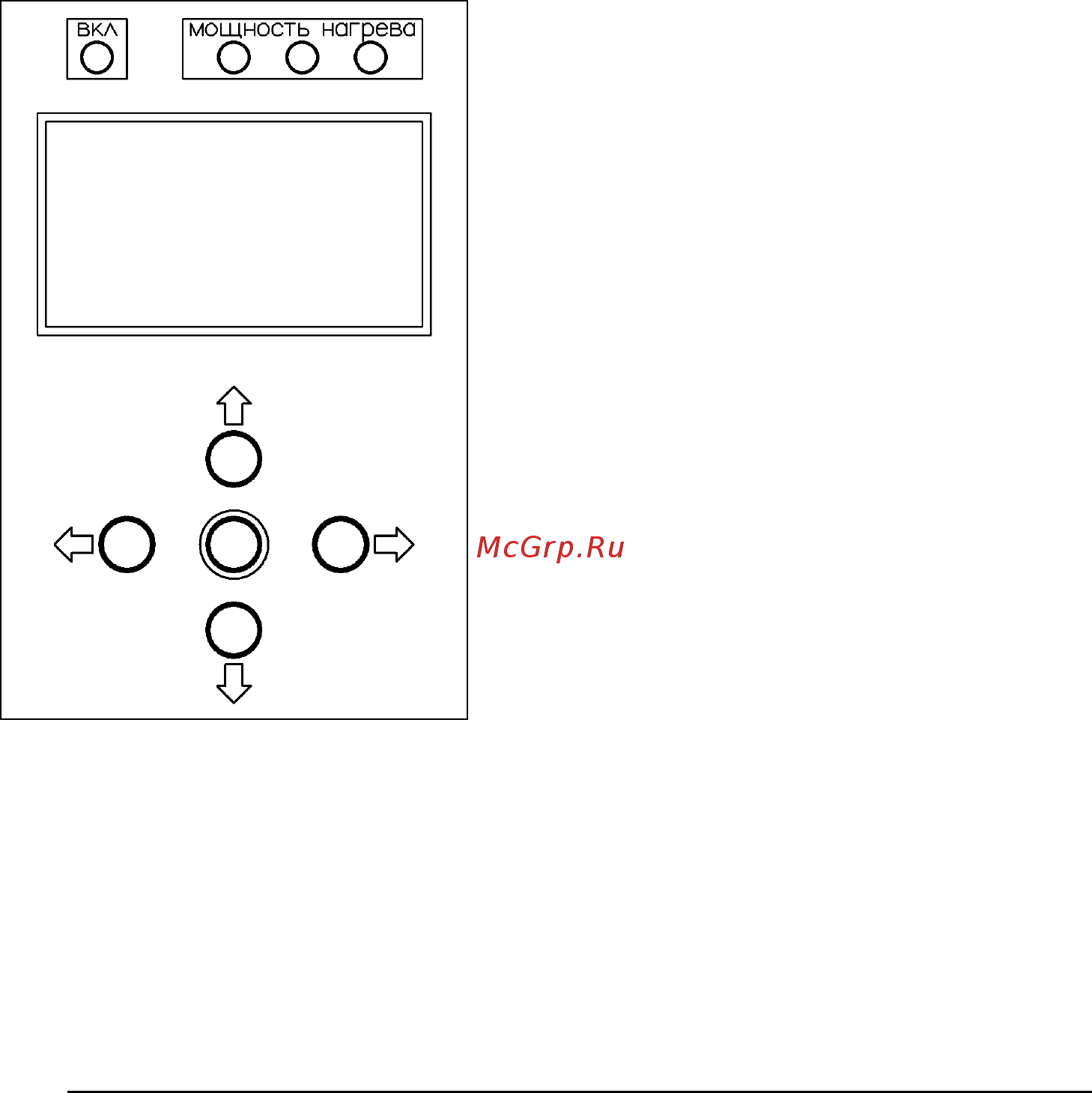

Любые установки в контроллере

производятся через пятикнопочный джойстик,

включающий в себя кнопки «вверх», «вниз»,

«лево», «право», «ввод». Кнопка «ввод» - это

центральная кнопка на панели управления

контроллера. Программирование контроллера

аналогично управлению мобильным

телефоном через джойстик.

Текущее положение курсора в меню

обозначено символом стрелки. Для

перемещения курсора используйте кнопки

«вверх» и «вниз». При наведении курсора на

строку с изменяемым параметром, данный

параметр начинает мигать, изменить значение

параметра можно при помощи кнопок «влево» и «вправо».

При нажатии кнопки «ввод» происходит сохранение текущих установок и

переход на «Экран мониторинга». При этом настройки сохраняются в

энергонезависимой памяти, о чем говорит появившаяся надпись «Сохранение

настроек»

Если ни одна кнопка не нажата в течении 60 сек, то контроллер автоматически

переключается на «Экран мониторинга». При этом если выбран режим «Блокировка

нажатий» кнопки меню будут заблокированы. Данная опция для защиты от детей и

несанкционированного изменения параметров.

ВНИМАНИЕ! Для разблокировки клавиш зажмите центральную кнопку на 5 сек.
