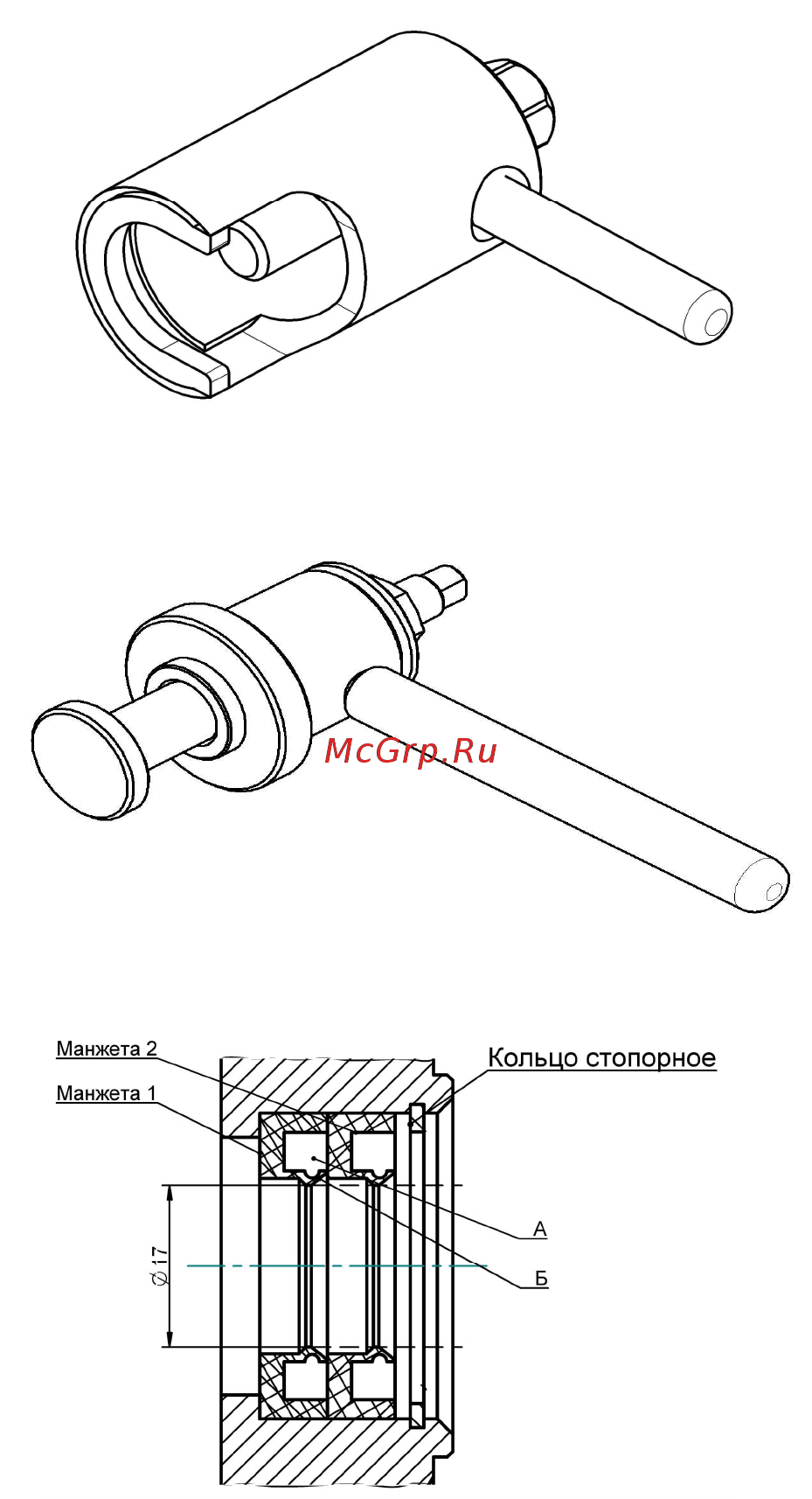

Рис. 6. Съемник крыльчатки.

Рис. 7. Приспособление для запрессовки манжет.

Рис. 8. Схема установки манжет.

6.2. РЕМОНТ ЗАМКОВОГО УСТРОЙСТВА.

Для замены пружины замкового устройства необходимо:

1) открутить винты М5х12

2) снять крышку

3) снять пружину и заменить его новым

4) установить пружину

5) установить крышку и закрутить винты М5х12

6.3 РЕГУРИРОВКА ЗАМКОВОГО УСТРОЙСТВА

При ослаблении уплотнителя двери пароконвектомата необходимо отрегулировать по-

ложение штыря (см. рис. 11). Для этого:

1) отвернуть гайку

2) отрегулировать положение штыря согласно указанным размерам и положению зубцов

(при ослаблении профиля штырь необходимо закручивать, т.е. уменьшить размер

37,7 мм).

3) ключом удерживая штырь, затянуть гайку
