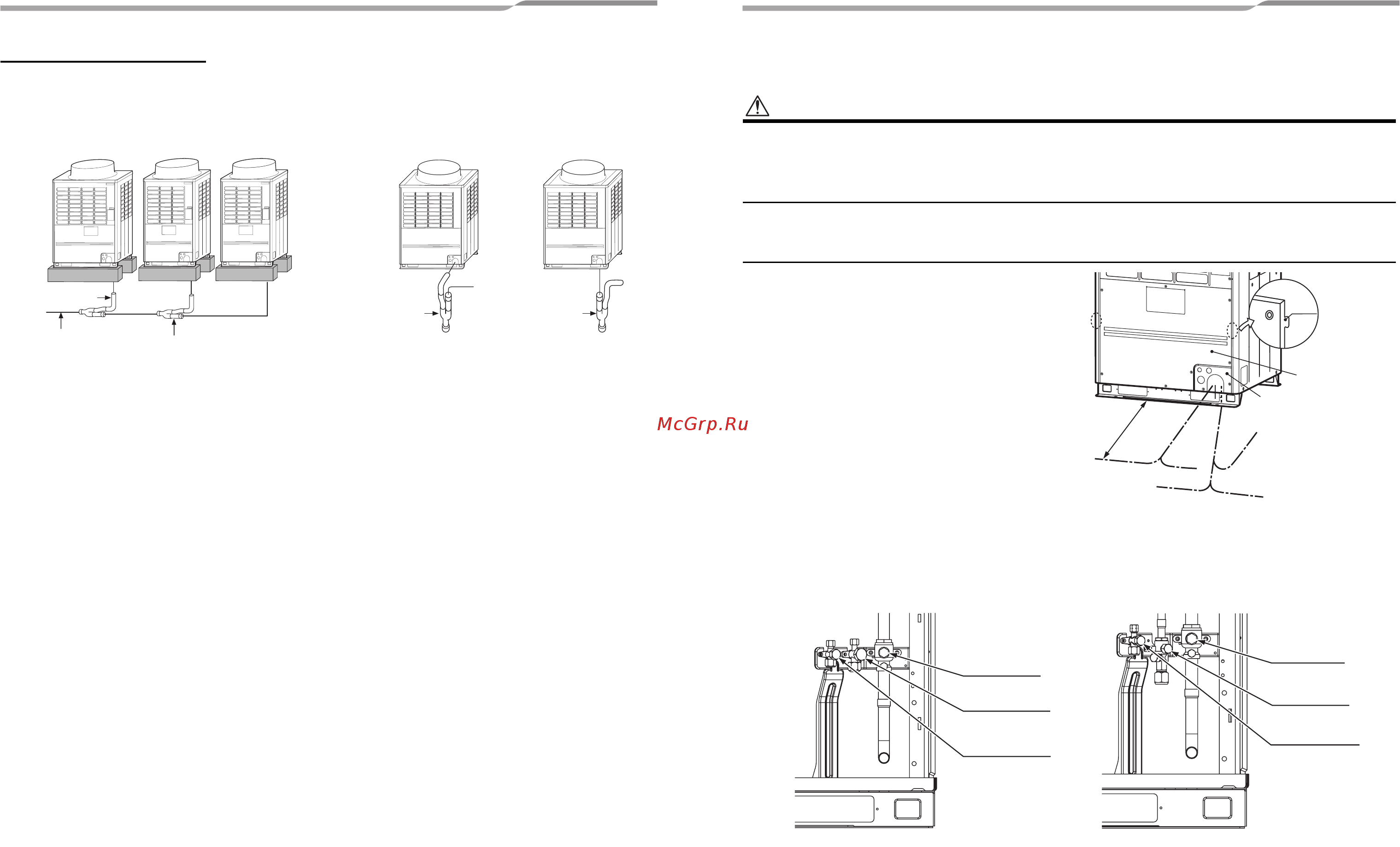

–9–
SMMS-i
Руководство по установке
SMMS-i
Руководство по установке
При прокладке труб снизу
• Возможно добавление только одного ведомого блока. Устанавливайте дополнительный блок таким
образом, чтобы он располагался противоположно ведущему блоку. Для установки используйте
расширительный клапан (См. рисунок выше.).
Для обеспечения возможности подсоединения дополнительного блока заранее укажите размер трубы.
[Вертикальное подсоединение разветвителей]
▼ Рис. 5 ▼ Рис. 6
ХОРОШО
Ведущий
блок A
Ведомый
блок B
Ведомый
блок C
L-образный
патрубок
На разветвитель
газовой линии
На разветвитель
газовой линии
ПЛОХО
На
разветвитель
газовой линии
На
разветвитель
газовой линии
7 ТРУБЫ ОХЛАЖДЕНИЯ
ПРЕДУПРЕЖДЕНИЕ
• В случае утечки хладагента во время работ по установке, проветрите помещение.
При контакте газообразного хладагента с огнем может образоваться токсичный газ.
• По окончании установочных работ выполните проверку, чтобы убедиться в отсутствии утечек хладагента.
При утечке газообразного хладагента в помещение и его контакте с источниками огня, такими как обогреватель с
вентилятором
, печь или кухонная плита, может образоваться токсичный газ.
Подсоединение трубопровода контура хладагента
• Секция подсоединения трубопровода контура
хладагента расположена в наружном блоке.
Отсоедините переднюю панель и панель
трубопровода/электропроводки. (M5: 9шт.)
• Как показано на рисунке справа, захваты
расположены с правой и левой сторон передней
панели. Поднимите и снимите переднюю панель.
• Трубки могут быть выведены из наружного блока в
направлении вперед или вниз.
• При выведении трубы вперед, прокладывайте ее
наружу через панель трубопровода/электропроводки
и оставляйте пространство не менее 500мм от
магистрального трубопровода, соединяющего
наружный блок с внутренним блоком, с учетом
требований работ по обслуживанию или других
работ с блоком. (Для замены компрессора требуется
пространство не менее 500мм.)
• При выводе труб вниз удалите заглушки в пластине основания наружного блока, выведите трубы из
наружного блока и выполните прокладку трубопровода с правой/левой или задней стороны. Длина
уравнительной трубы вниз должна быть не более 5м.
(MAP080, MAP100, MAP120) (MAP140, MAP160)
Передняя панель
Панель трубопровода/
электропроводки
(Прокладка трубопровода сзади)
Вывод трубок
вниз
(Прокладка
трубопровода
слева)
(Прокладка
трубопровода справа)
В
ы
в
о
д
т
р
у
б
в
п
е
р
е
д
н
е
м
е
н
е
е
5
0
0
м
м
Захват
(Прокладка
трубопровод
а слева)
(Прокладка
трубопровода
справа)
Шаровой клапан
на газовой линии
Сальниковый клапан
на жидкостной линии
Сальниковый клапан
уравнительной трубы
Шаровой клапан
на газовой линии
Шаровой клапан на
жидкостной линии
Сальниковый клапан
уравнительной трубы
17-RU 18-RU
