–11–
SMMS-i
Руководство по установке
SMMS-i
Руководство по установке

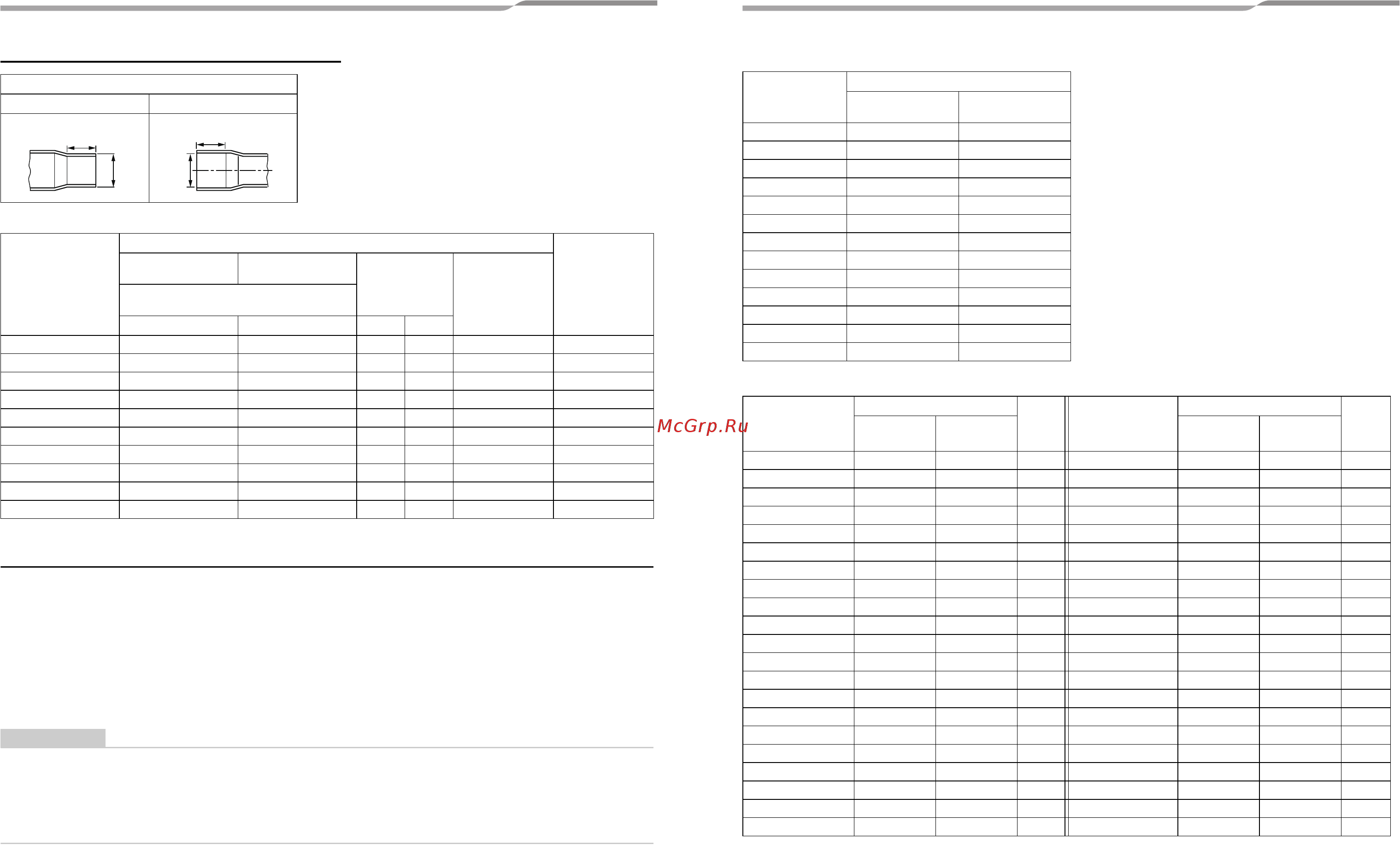

Сопрягаемый размер припаиваемой трубы
(Единица: мм)
Выбор размера труб
◆ Код производительности внутренних и наружных блоков
Выбор материала труб
• Для внутреннего блока код производительности определяется в каждом классе производительности.
(Таблица 1)
• Коды производительности наружных блоков определяются в каждом классе производительности. Также
устанавливается максимальное количество подсоединяемых внутренних блоков и суммарное значение
кодов производительности внутренних блоков. (Таблица 2)
ПРИМЕЧАНИЕ
По сравнению с кодом производительности наружного блока, суммарное значение кодов производительности
подсоединяемых внутренних блоков отличается в зависимости от перепада высот между внутренними блоками.
• Когда перепад высот между внутренними блоками не превышает 15м: До 135% от кода
производительности (в HP) наружного блока
• Когда перепад высот между внутренними блоками превышает 15м: До 105% от кода производительности
Участок соединения
Наружный размер Внутренний размер
Стандартный
наружный диам.
подсоединяемой
медной трубы
Участок соединения
Мин. толщина
стыковки
Наружный размер
Внутренний
размер
Мин. глубина
вставки
Значение
овальности
Стандартный наружный диам.
(Допустимое отклонение)
CFKG
6,35 6,35 (±0,03) 6,45 ( ) 7 6 не более 0,06 0,50
9,52 9,52 (±0,03) 9,62 ( ) 8 7 не более 0,08 0,60
12,70 12,70 (±0,03) 12,81 ( ) 9 8 не более 0,10 0,70
15,88 15,88 (±0,03) 16,00 ( ) 9 8 не более 0,13 0,80
19,05 19,05 (±0,03) 19,19 ( ) 11 10 не более 0,15 0,80
22,22 22,22 (±0,03) 22,36 ( ) 11 10 не более 0,16 0,82
28,58 28,58 (±0,04) 28,75 ( ) 13 12 не более 0,20 1,00
34,92 34,90 (±0,04) 35,11 ( ) 14 13 не более 0,25 1,20
38,10 38,10 (±0,05) 38,31 ( ) 15 14 не более 0,27 1,26
41,28 41,28 (±0,05) 41,50 ( ) 15 14 не более 0,28 1,35
K
ØC
G
ØF
+0,04
-0,02
+0,04
-0,02
+0,04
-0,02
+0,04
-0,02
+0,03
-0,03
+0,03
-0,03
+0,06
-0,02
+0,04
-0,04
+0,08
-0,02
+0,08
-0,02
Таблица 1
Таблица 2
* За информацией о комбинировании наружных блоков обращайтесь к “Комбинации наружных блоков”.
Класс
производительности
внутреннего блока
Код производительности
В HP
В единицах
мощности
007 0,8 2,2
009 1 2,8
012 1,25 3,6
015 1,7 4,5
018 2 5,6
024 2,5 7,1
027 3 8
030 3,2 9
036 4 11,2
048 5 14
056 6 16
072 8 22,4
096 10 28
Название модели
наружного блока
(Стандартная
модель)
Код производительности
Кол-во
внутренних
блоков
Название модели
наружного блока
(Модель повышенной
производительности)
Код производительности
Кол-во
внутренних
блоков
В HP
В единицах
мощности
В HP
В единицах
мощности
MMY-MAP0804∗ 822,413— — ——
MMY-MAP1004∗ 10 28 16 — — — —
MMY-MAP1204∗ 12 33,5 20 — — — —
MMY-MAP1404∗ 14 40 23 — — — —
MMY-MAP1604∗ 16 45 27 MMY-AP1624∗ 16 45 27
MMY-AP1814∗ 18 50,4 30 — — — —
MMY-AP2014∗ 20 56 33 — — — —
MMY-AP2214∗ 22 61,5 37 — — — —
MMY-AP2414∗ 24 68 40 MMY-AP2424∗ 24 68 40
MMY-AP2614∗ 26 73 43 MMY-AP2624∗ 26 73 43
MMY-AP2814∗ 28 78,5 47 MMY-AP2824∗ 28 78,5 47
MMY-AP3014∗ 30 85 48 MMY-AP3024∗ 30 85 48
MMY-AP3214∗ 32 90 48 MMY-AP3224∗ 32 90 48
MMY-AP3414∗ 34 96 48 MMY-AP3424∗ 34 96 48
MMY-AP3614∗ 36 101 48 MMY-AP3624∗ 36 101 48
MMY-AP3814∗ 38 106,5 48 MMY-AP3824∗ 38 106,5 48
MMY-AP4014∗ 40 112 48 MMY-AP4024∗ 40 112 48
MMY-AP4214∗ 42 118 48 MMY-AP4224∗ 42 118 48
MMY-AP4414∗ 44 123 48 MMY-AP4424∗ 44 123 48
MMY-AP4614∗ 46 130 48 MMY-AP4624∗ 46 130 48
MMY-AP4814∗ 48 135 48 MMY-AP4824∗ 48 135 48
21-RU 22-RU
+00EH99871699_09RU.book Page 11 Monday, August 30, 2010 5:42 PM
