КОНЦЕВЫЕ ВЫКЛЮЧАТЕЛИ КОММУТАТОРЫ

РАБОТА МАШИНЫ, БЛОКА УПРАВЛЕНИЯ, ПО ЦИКЛУ.

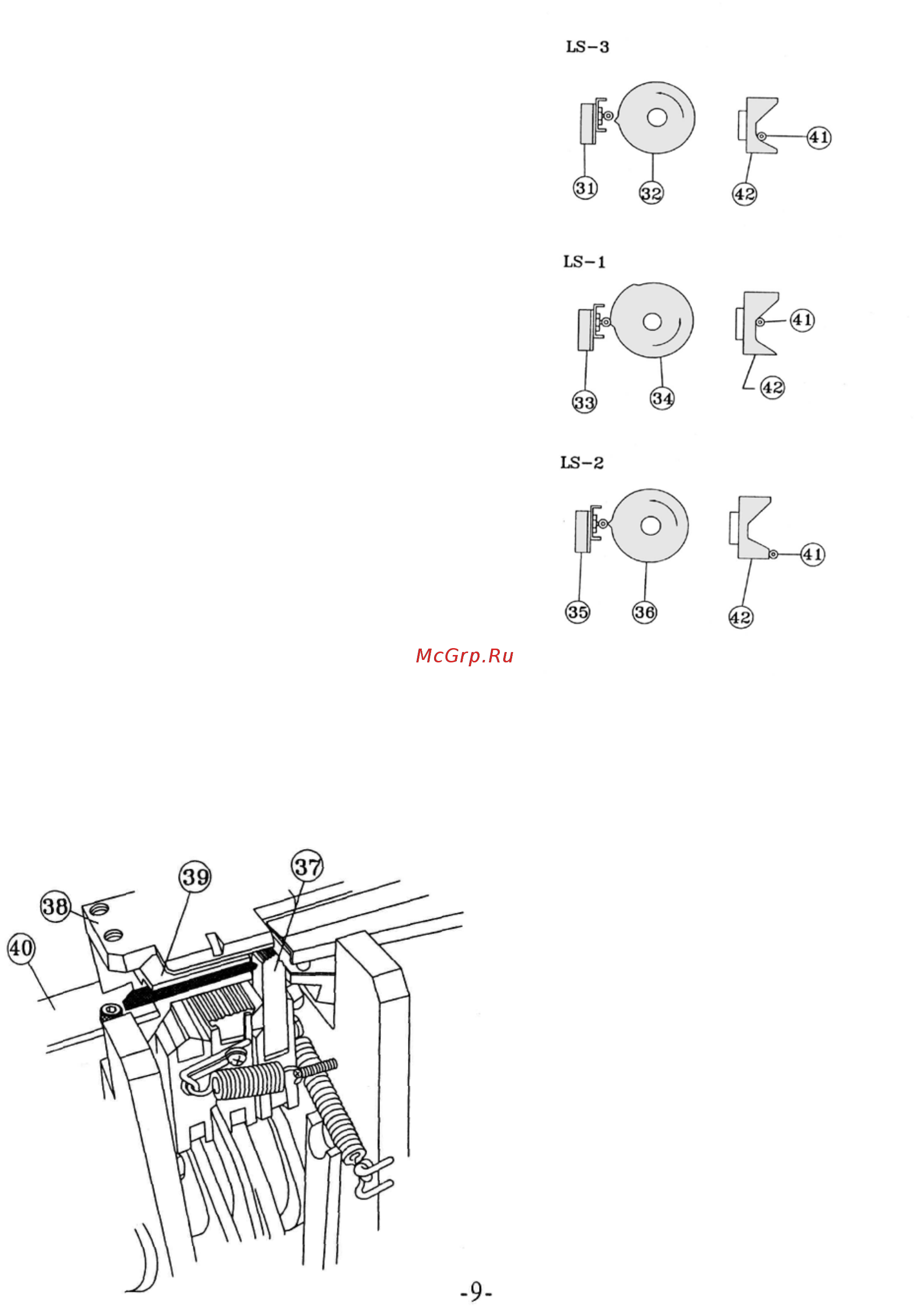

Эти рисунки показывают положение каждой

части блока управления перед стартом машины и

после завершения каждого цикла обвязывания

LS3. Регулирование первоначального положения

выполняется концевым выключателем LS3(31).

LS3 должен быть отрегулирован по

максимальному положению (32).

Когда LS1 активизирован, работают

ограничители (остановки) блока управления и

изменение (реверсирование) ленты. В блоке

управления, пресс (37) подходит к вершине и

захватывает полосу под прижимным столом (38).

Толкатель направляющей ленты (39) перемещает

назад откидную створку арки (40), и она

открывается полностью. В этот момент, толкатель

кулачка (4l) находится в показанном положении,

прежде чем начинает движение кулачок

натяжения (42). Здесь показано правильное

положение блока управления, когда LS1

отрегулирован (33) по максимальному положению

толкателя (34

Кулачок натяжения LS-2

Цикл подачи полосы определяется LS2, (35), чтобы правильно настроить LS2,

регулируйте контактор максимального выключателя(36) так, чтобы толкатель

кулачка (41), начал спускаться на кулачке натяжения (42).
