Временное крепление
A
B
C
Жалюзи вертикальной
регулировки потока воздуха

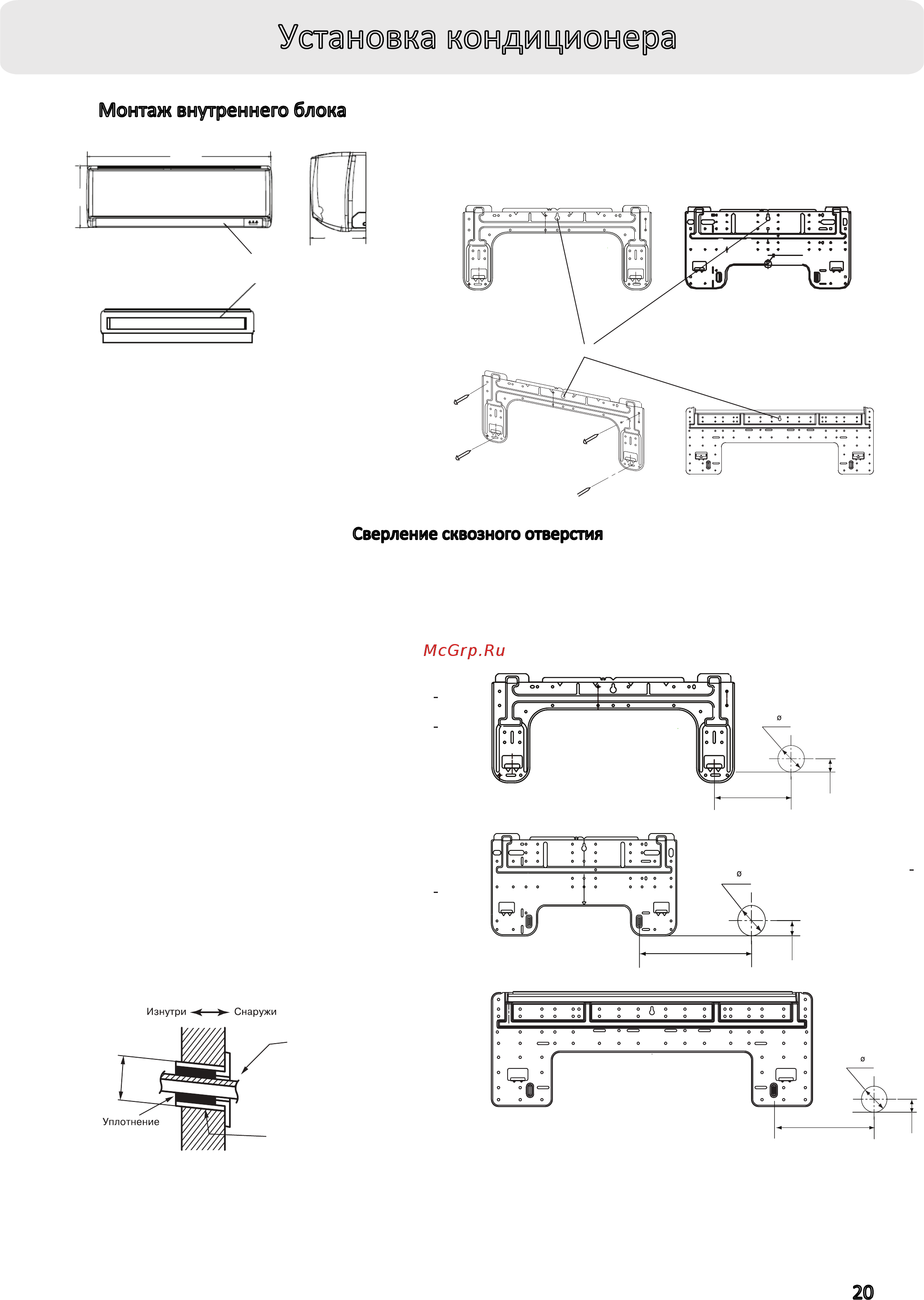

Установка кондиционера
Монтаж внутреннего блока
Установка монтажной пластины
Временно прикрепите монтажную пластину на ровной
стене, соблюдая ее горизонтальное положение.
Отметьте на стене позиции для высверливания
крепежных отверстий.
Просверлите отверстия в стене
согласно разметке (диаметром 6 мм) и
вставьте в них пластиковые дюбели.
Закрепите монтажную пластину на стене с
помощью шурупов.
Ø
60
Крышка для
отверстия
в стене
Монтажная труба
A=145mm
B= 60mm
30mm
A=145mm
B= 60mm
30mm
A=150mm
B= 70mm
35mm
1. Высверлите в стене сквозное
отверстие диаметром 60 мм c наклоном
вниз наружу.
2. Установите в отверстие монтажную
трубу.
3. Закройте проделанное в стене отверстие
для трубы крышкой.
4. После прокладки трубы для хладагента,
электрического монтажа и монтажа
дренажного трубопровода заделай те
зазоры вблизи труб шпатлевкой.
Монтажная труба и крышка для отверстия в
стене в комплект поставки не входит.
Сверление сквозного отверстия
Для стен, содержащих металлическую арматуру или металлическую панель, необходимо
установить встраиваемую в стену монтажную трубу и закрывать сквозное отверстие в стене
крышкой для предотвращения возмож ного нагрева, поражения электрическим током или
возникновения пожара. Зазоры в месте прохождения труб необходимо заделывать
уплотнительным материалом для предотвращения образования конденсата.
Монтажная труба
20
